Installation Der Konfigurationssoftware; Starten Der Konfigurationssoftware - Alstom MiCOM P40 Agile P544 Technisches Handbuch

Kapitel 17 - Kommunikation
TX1 RX1
RX1 TX1
V01803

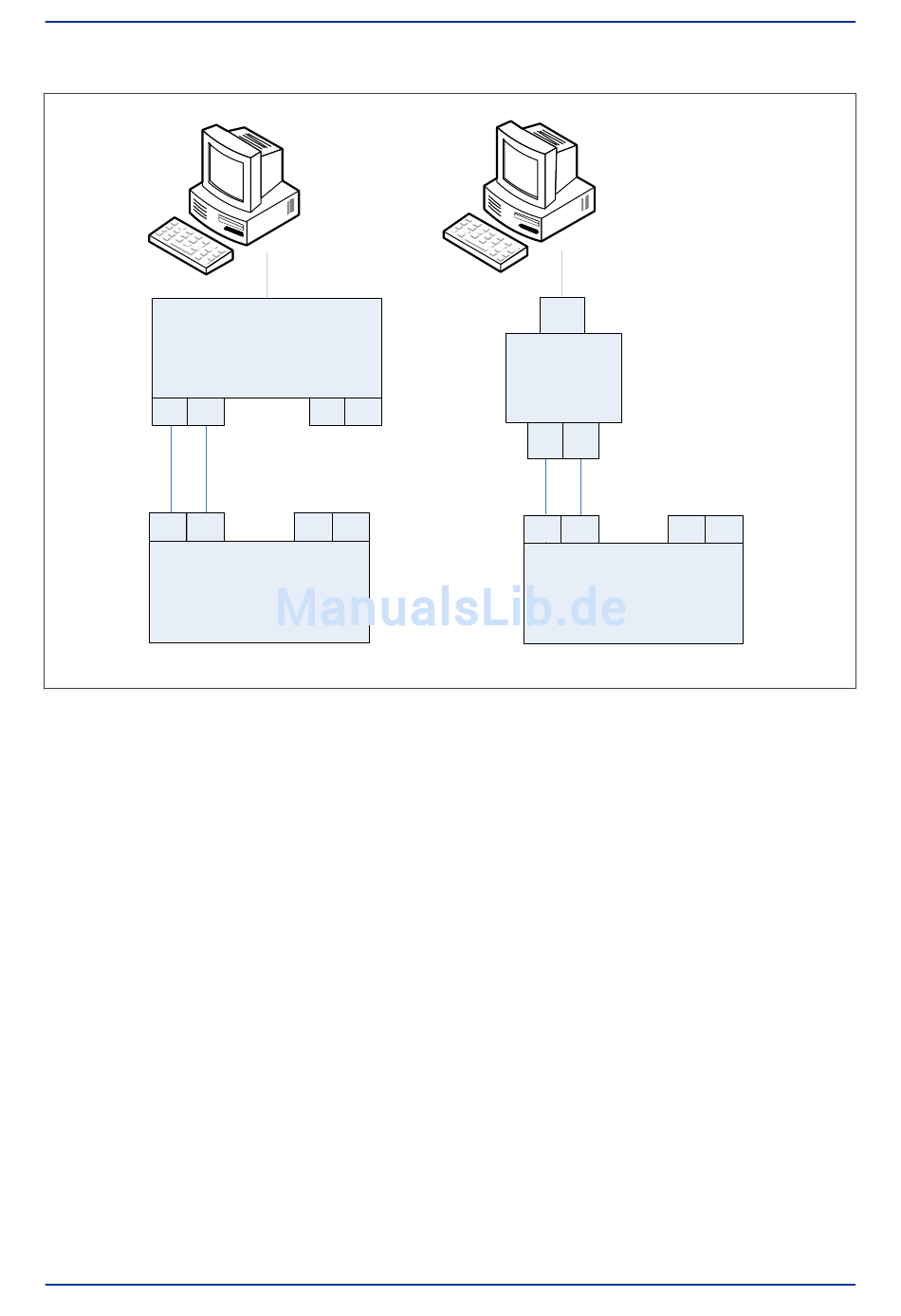

Abbildung 190: Verbindung mithilfe (a) eines Ethernet-Switch und (b) eines Medienkonverters
5.9.2

INSTALLATION DER KONFIGURATIONSSOFTWARE

Wenn Sie S1 Agile installieren, wird die Konfigurationssoftware automatisch installiert. Anderenfalls müssen
Sie die Software manuell installieren.
1. Doppelklicken Sie auf das Installationsprogramm WinPcap.
2. Doppelklicken Sie auf das Installationsprogramm der Konfigurationssoftware.
3. Klicken Sie auf Weiter und folgen Sie den Anweisungen auf dem Bildschirm.
5.9.3

STARTEN DER KONFIGURATIONSSOFTWARE

Wenn Sie S1 Agile installieren, wird die Konfigurationssoftware über das S1 Agile-Menü gestartet.
Anderenfalls:
1. Wählen Sie die Konfigurationssoftware über das Windows-Menü Programme.
2. Das Anmeldefenster wird angezeigt. Für die Benutzeranmeldung geben Sie als Anmeldename
Benutzer ein. Anschließend klicken Sie auf OK, ohne ein Passwort einzugeben.
3. Wenn das Anmeldefenster nicht angezeigt wird, überprüfen Sie alle Netzwerkverbindungen.
4. Das Hauptfenster wird angezeigt. Klicken Sie unten rechts im Hauptfenster auf die Schaltfläche
Sprache, um die Sprache auszuwählen.
5. Die Dropdown-Liste Netzwerkkarte zeigt die Netzwerkkarte, die IP-Adresse und die MAC-Adresse
des PC, auf dem die Konfigurationssoftware ausgeführt wird.
