Kapitel 6 - Automatische Wiedereinschaltung (AWE)
NLS2 SP SKA1
Freigegeben
LS2 SKA1 OK
NLS2 SP SKA2
Freigegeben
LS2 SKA2 OK
NLS2SPSTLLTSAKSS
Freigegeben
LS stromlos
SS2 aktiv
NLS2SPAKLTSSTLSS
Freigegeben
Aktive Ltg Modus
SS 1 stromlos
NLS2SPSTRLLTS&SS
Freigegeben
LS stromlos
SS 2 stromlos
NLS2SP 1.Versuch
Ausgeschaltet
Seq Zähler = 1
NLS2 SP alle
Ausgeschaltet
LS2 ext SKA OK

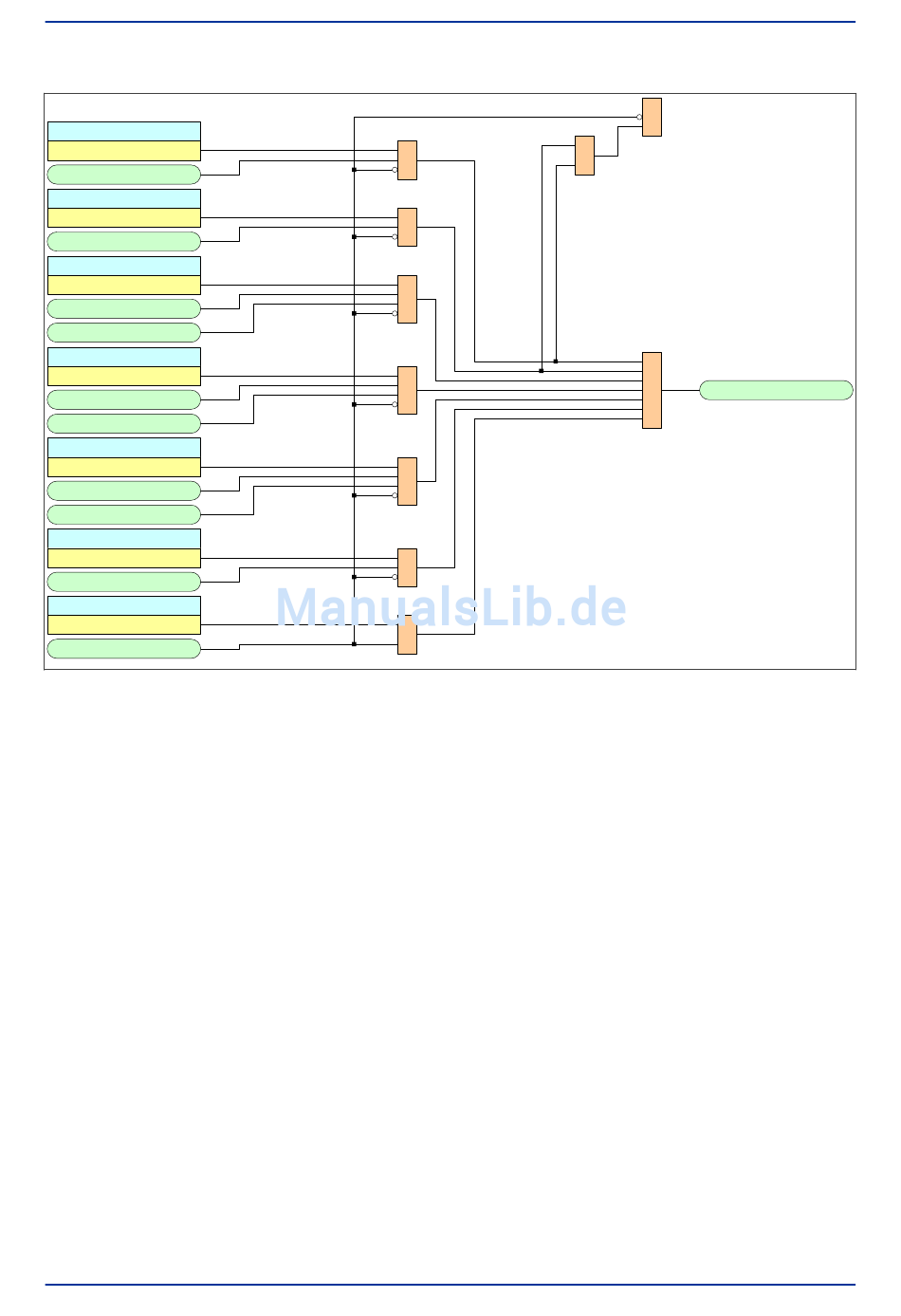

Abbildung 101: Logikschaltbild der Systemprüfung für eine dreiphasige automatische
Wiedereinschaltung für LS2 als nachgeordneter LS (Modul 48)
212
&
&
&
&
&
Hinweis: Wenn das DDB-Signal „LS2 ext SKA OK" nicht in der PSL
zugeordnet ist , wechselt es in den voreingestellten Zustand „High" .
&
&
P544/6 (ohne Distanz)
&
1
1
NG. LS2 SKA OK
