Kapitel 21 - Wartung und Fehlerbehebung
So tauschen Sie das komplette Gerät aus:
1. Vorsichtig und wenn zutreffend die nicht mit den Klemmenblöcken verbundene Kabel (z. B. IRIG-B,
Glasfaserkabel, Erdkabel) von der Rückseite des Geräts abnehmen.
2. Die Schrauben des Klemmenblocks mithilfe eines Magnetschraubendrehers herausdrehen, damit
keine Schrauben verloren gehen oder im Klemmenblock bleiben.
3. Die Klemmenblöcke von den internen Anschlüssen wegziehen, ohne dabei übermäßig Kraft
auszuüben oder die Schaltungsverdrahtung zu beschädigen.
4. Die Klemmenblockschrauben herausdrehen, mit denen das Gerät an der Schalttafel und am Gestell
befestigt ist. Dies sind die Schrauben mit den im Durchmesser größeren Köpfen, die zugänglich sind,
wenn die Zugangsabdeckungen angebracht und geöffnet sind.
Wenn die obere und die untere Zugangsabdeckung entfernt wurden, sind weitere
Schrauben mit im Durchmesser kleineren Köpfen zugänglich. Diese Schrauben
dürfen NICHT entfernt werden, da sie die Frontplatte am Gerät halten.
1. Das Gerät aus der Schalttafel und dem Gestell ziehen. Mit Vorsicht vorgehen. Das Gerät ist schwer,
da sich in seinem Inneren Wandler befinden.
2. Um das Gerät wieder zu installieren, die oben aufgeführten Anweisungen in umgekehrter Reihenfolge
durchführen. Sicherstellen, dass jeder Klemmenblock wieder an der richtigen Stelle ist und die
Anschlüsse der Gehäuseerde, der IRIG-B-Leitung und des LWL-Kabels wieder angebracht sind. Die
Klemmenblöcke sind von hinten gesehen auf der linken Seite mit „A" gekennzeichnet.
Sobald das Gerät wieder installiert ist, sollte es wie im Kapitel „Inbetriebnahme" beschrieben erneut in
Betrieb genommen werden.
Hinweis:
Es gibt vier Klemmenblocktypen: RTD/CLIO-Klemmenblock, Klemmenblock für den oberen Leistungsbereich,
Klemmenblock für den mittleren Leistungsbereich, MiDOS-Klemmenblock. Die Klemmenblöcke sind an der
Rückwand mit Schlitz- oder Kreuzschlitzschrauben befestigt, was vom Klemmenblocktyp abhängig ist. Es sind nicht
alle Klemmenblocktypen bei allen Geräten vorhanden.

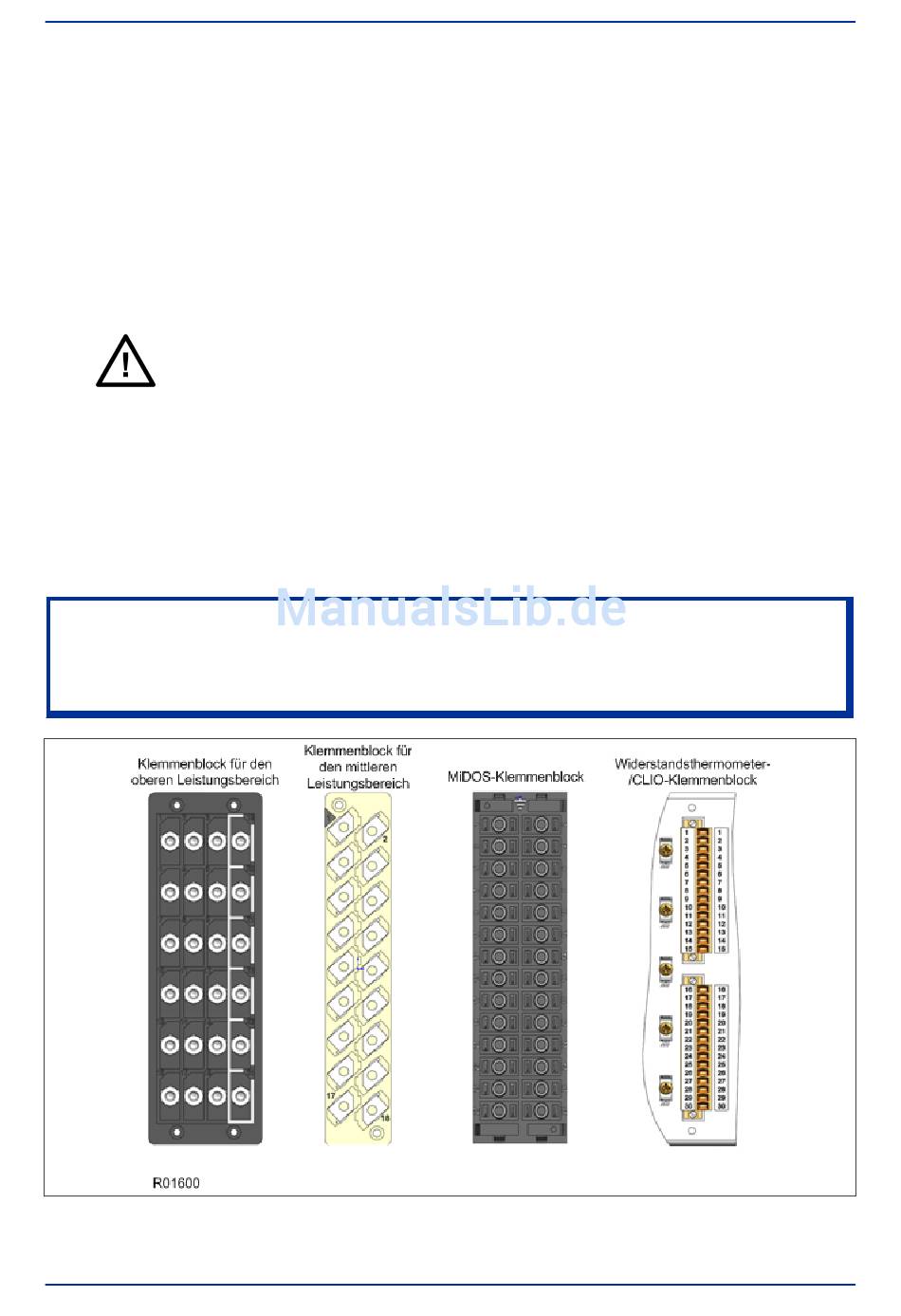

Abbildung 214: Verwendbare Klemmenblocktypen
