5.24.1 PRÜFUNG DER DREIPHASIGEN AUTOMATISCHEN WIEDEREINSCHALTUNG
FÜR EINEN VORGEORDNETEN LS – LOGIKSCHALTBILD
VLS 1 SP EIN o .Vz
Freigegeben
VLS1 SP SKA1
Freigegeben
SKA1 OK LS1
VLS1 SP SKA2
Freigegeben
SKA2 OK LS1
VLS 1SPSTLLTSAKSS
Freigegeben
LS stromlos
SS1 aktiv
VLS 1SPAKLTSSTLSS
Freigegeben
Aktive Ltg Modus
SS 1 stromlos
VLS 1SPSTRLLTS&SS
Freigegeben
LS stromlos
SS 1 stromlos
VLS 1SP 1.Versuch
Ausgeschaltet
Seq Zähler = 1
VLS1 SP alle
Ausgeschaltet
LS1 ext SKA OK

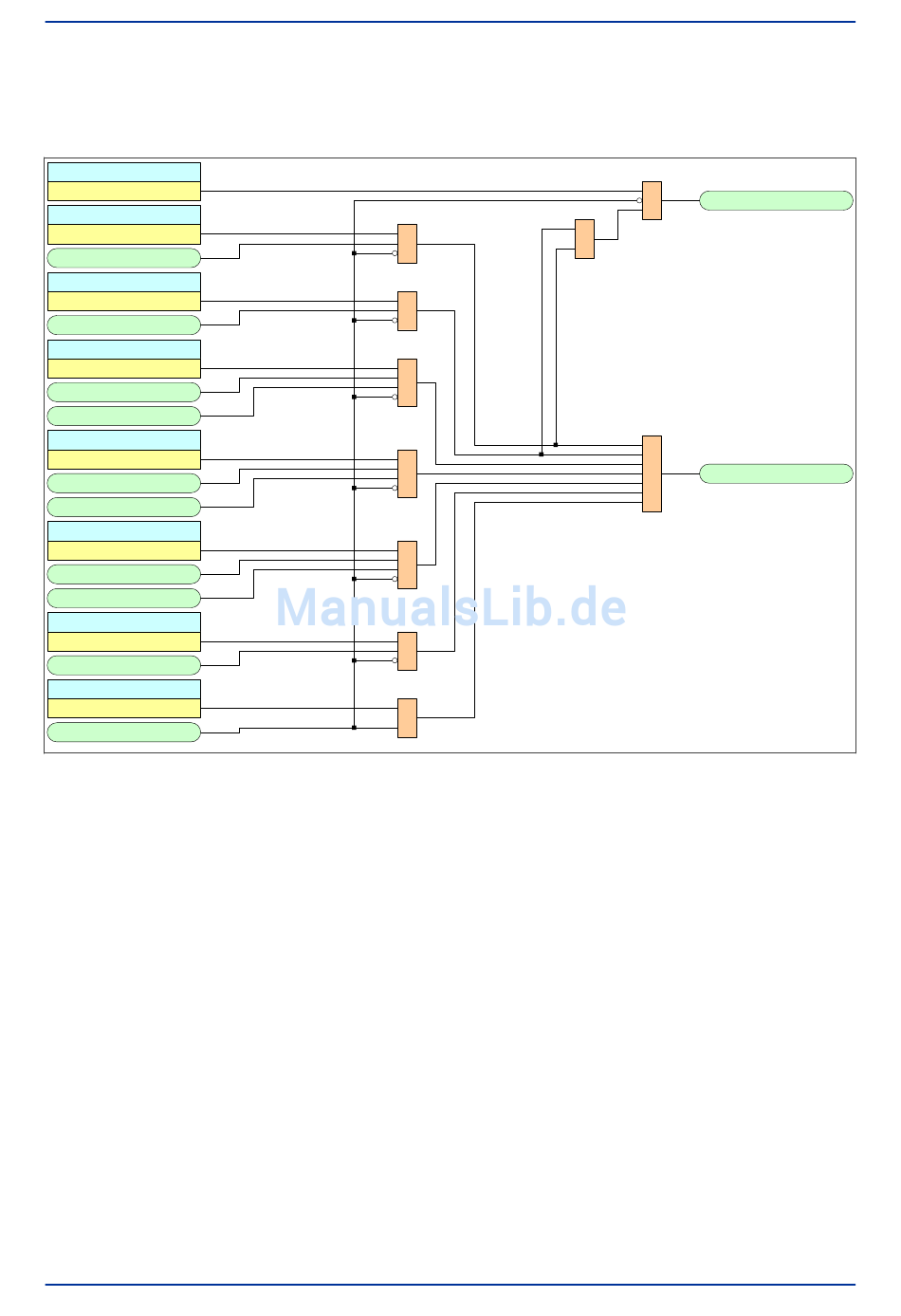

Abbildung 98: Logikschaltbild der Systemprüfung für eine dreiphasige automatische
Wiedereinschaltung für LS1 als vorgeordneter LS (Modul 45)
P54x2NoZ-TM-DE-1
Kapitel 6 - Automatische Wiedereinschaltung (AWE)
&
&
&
&
&
Hinweis: Wenn das DDB -Signal „LS1 ext SKA OK" nicht in der PSL zugeordnet
ist, wechselt es in den voreingestellten Zustand „High" .
&
&
&
Vzt. LS1 SKA OK
