P544/6 (ohne Distanz)
Hinweis:
Nach dem Austausch der Hauptplatine müssen alle für die Anwendung erforderlichen Einstellungen erneut
eingegeben werden. Dies kann entweder manuell oder durch Herunterladen einer Einstellungsdatei geschehen.

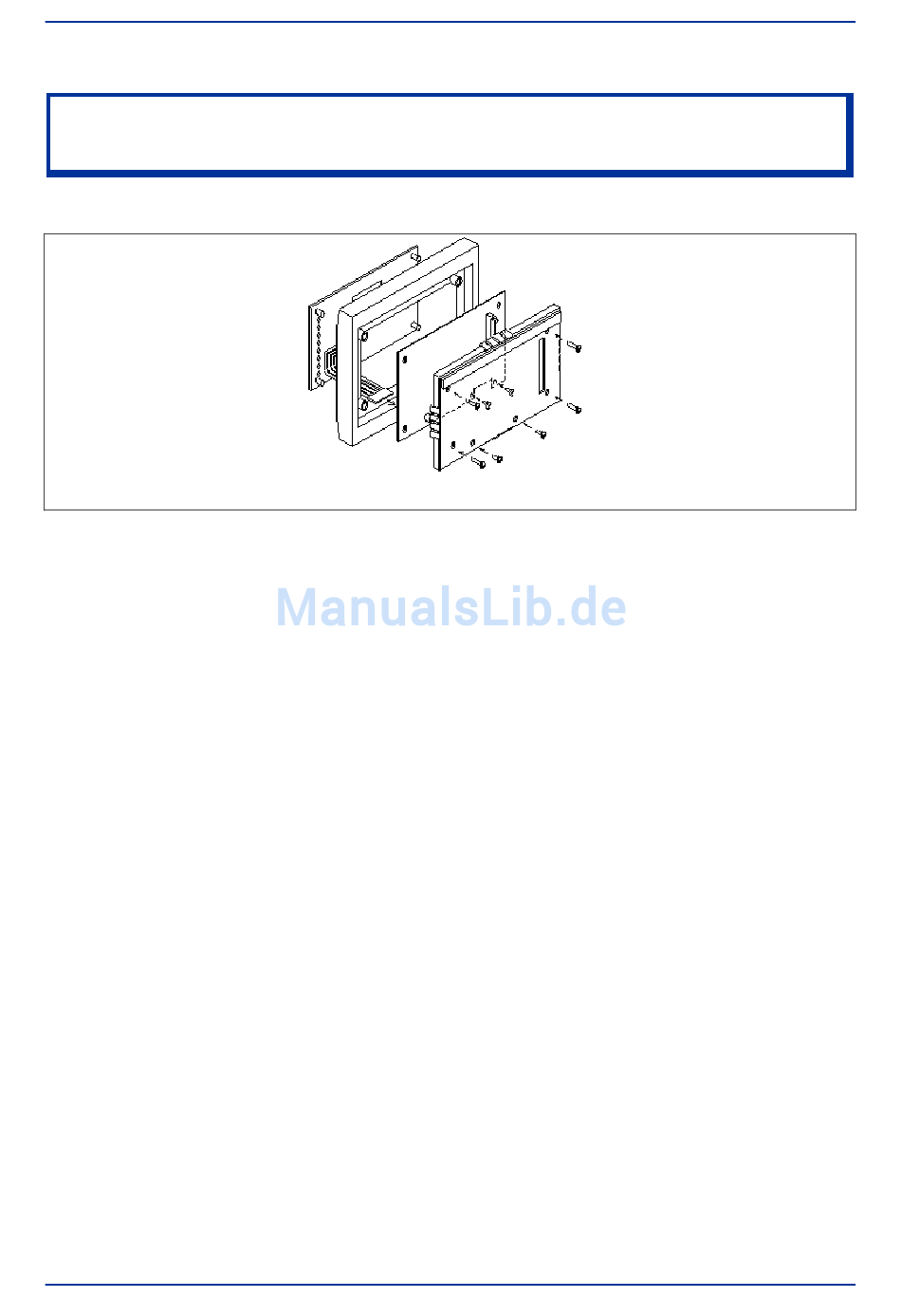

Abbildung 215: Zusammenbau der Frontplatte
2.5.2
AUSTAUSCH VON KOMMUNIKATIONSPLATINEN
Die meisten Produkte haben mindestens eine Kommunikationsplatine. Je nach Anwendung gibt es
verschiedene Platinen mit diversen Funktionen. Manche Produkte haben sogar zwei verschiedenartige
Platinen.
So tauschen Sie eine fehlerhafte Kommunikationsplatine aus:
1.
Frontplatte entfernen.
2.
Alle Verbindungen an der Rückseite trennen.
3.
Die Platine ist im Relaisgehäuse mit zwei Schrauben (eine oben und die andere unten) gesichert.
Diese Schrauben vorsichtig herausdrehen, da sie nicht unverlierbar sind.
4.
Die Kommunikationsplatine vorsichtig nach vorn aus dem Gehäuse herausziehen.
5.
Vor dem Einsetzen der Austauschleiterplatte prüfen, ob die Nummer auf dem runden Schild vorn auf
der Leiterplatte mit der Nummer des Steckplatzes übereinstimmt, in den die Austauschleiterplatte
eingesetzt werden soll. Sollte die Steckplatznummer fehlen oder falsch sein, ist die richtige
Steckplatznummer auf das Schild zu schreiben.
6.
Die Austauschleiterplatte vorsichtig in den richtigen Steckplatz einstecken. Sicherstellen, dass sie bis
ganz nach hinten eingeschoben ist und die Sicherungsschrauben angebracht sind.
7.
Alle Verbindungen an der Rückseite wieder anbringen.
8.
Frontplatte wieder anbringen.
9.
Die Zugangsabdeckungen wieder anbringen und schließen, dann die Scharnier-T-Stücke andrücken,
damit sie in der Frontplatte einrasten.
10.
Nach dem Zusammenbau des Geräts die Inbetriebnahme durchführen (siehe Kapitel
„Inbetriebnahme").
2.5.3
AUSTAUSCH DES EINGANGSMODULS
Das Eingangsmodul befindet sich in einem Metallgehäuse und besteht je nach Geräteversion aus zwei oder
drei zusammengebauten Platinen. Eine Platine enthält die Wandler und eine die Elektronik für die A/D-
Umwandlung und die Verarbeitung. Manche Geräte besitzen einen zusätzlichen Hilfswandler, der sich auf
einer dritten Platine befindet.
P54x2NoZ-TM-DE-1
Kapitel 21 - Wartung und Fehlerbehebung
V01601
575
