Kapitel 15 - Glasfaser-Fernschutz
These inputs are user controls
that indicate when the signalling
is locally switched out of service
Opto-Eingang 1
SteuerEingang 1
Prüfschl. testen
IM64 testen
Meldestörung
IM64 Kan 1 Eing .8
IM64 Kan 2 Eing .8
V02506

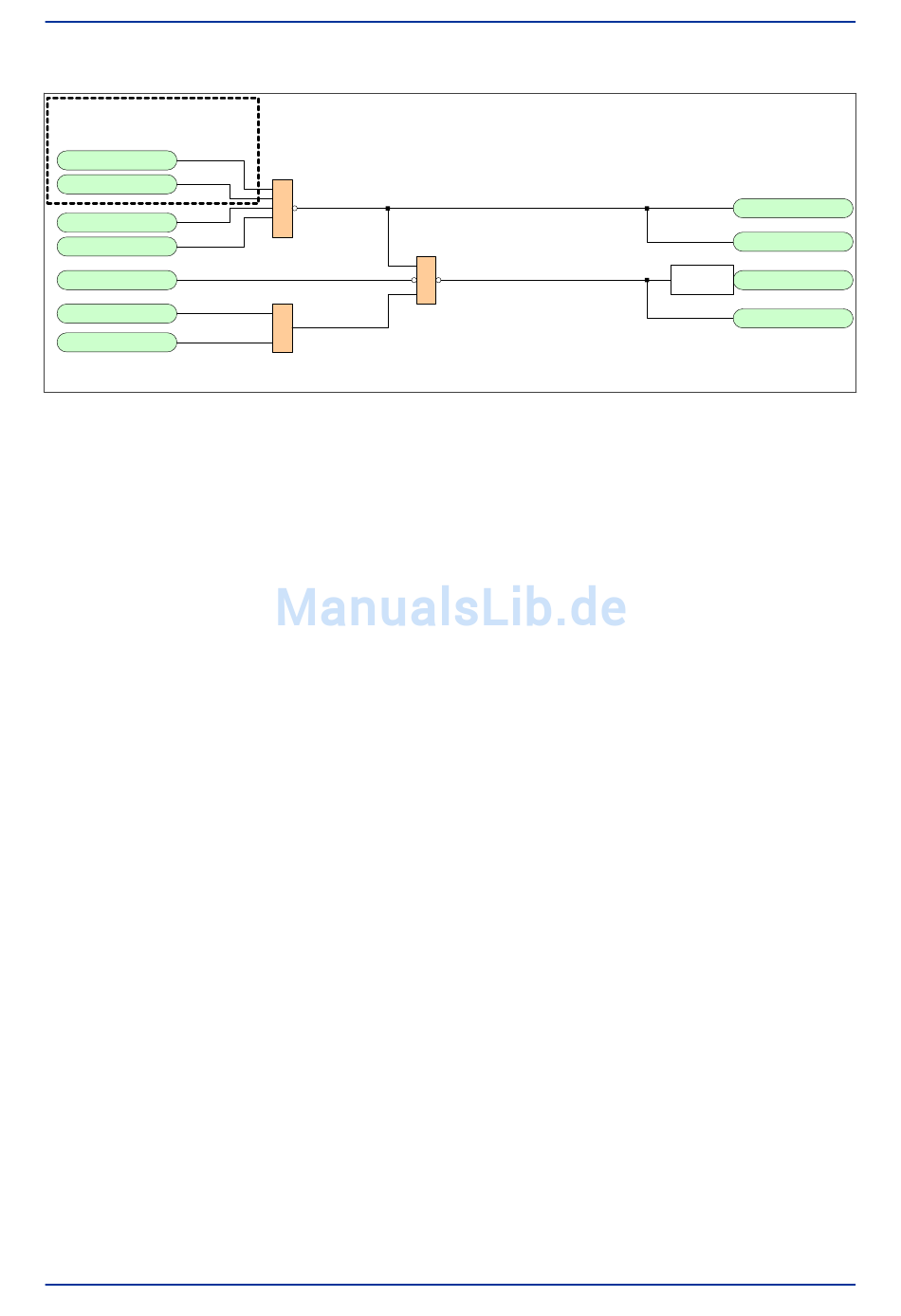

Abbildung 172: IM64 – erweiterte Überwachung einer Schaltung mit drei Enden
Wenn die beiden in diesem Beispiel gezeigten Kanäle an irgendeinem Anschluss keine Informationen
empfangen, wird dies den anderen Anschlüssen gemeldet. Eine Warnung wird ausgegeben und die
unterstützte Schaltung wird außer Betrieb gesetzt. Im obigen Beispiel werden auch die Prüfmodi und die
lokale Umschaltung berücksichtigt, sodass allen Anschlüssen die Außerbetriebsetzung der Schaltung
gemeldet wird, wenn ein Anschluss lokal deaktiviert ist.
Die oben dargestellte Logik dient nur als Beispiel. Eventuell müssen Sie bei Ihrer Anwendung eine
Anpassung vornehmen.
388
1
&
1
P544/6 (ohne Distanz)
IM64 Kan 1 Ausg .8
IM64 Kan 2 Ausg .8
Nicht
LED 8
selbsthaltend
SV1 Empf . Stör.
P54x2NoZ-TM-DE-1
