Kapitel 20 - Anleitung zur Inbetriebnahme
5. Simulierte Signale mithilfe eines Prüfgeräts einspeisen, das mit dem Ethernet-Netzwerk verbunden ist.
Das Gerät empfängt weiterhin echte GOOSE-Nachrichten, bis eine simulierte Nachricht empfangen
wird. Sobald die simulierten Nachrichten empfangen werden, werden echte Nachrichten ignoriert, bis
das Gerät aus dem Prüfmodus genommen wird. Jede Nachricht wird separat behandelt, aber
Abtastwerte werden als einzelne Nachricht betrachtet.
6. Funktion anhand der Prüfsignalausgänge überprüfen
Binärausgänge (z. B. LS-Auslösungen) funktionieren nicht. Alle übertragenen GOOSE- und MMS-
Datenobjekte werden mit dem Parameter „Qualität", gekennzeichnet, der auf „Prüfung" gesetzt ist,
sodass der Empfänger versteht, dass die Objekte von einem Gerät ausgegeben werden, das geprüft
wird, und entsprechend reagieren kann. Dies wird in der folgenden Abbildung zusammengefasst:
Simulierte
Werte
Prüfgerät
V01063

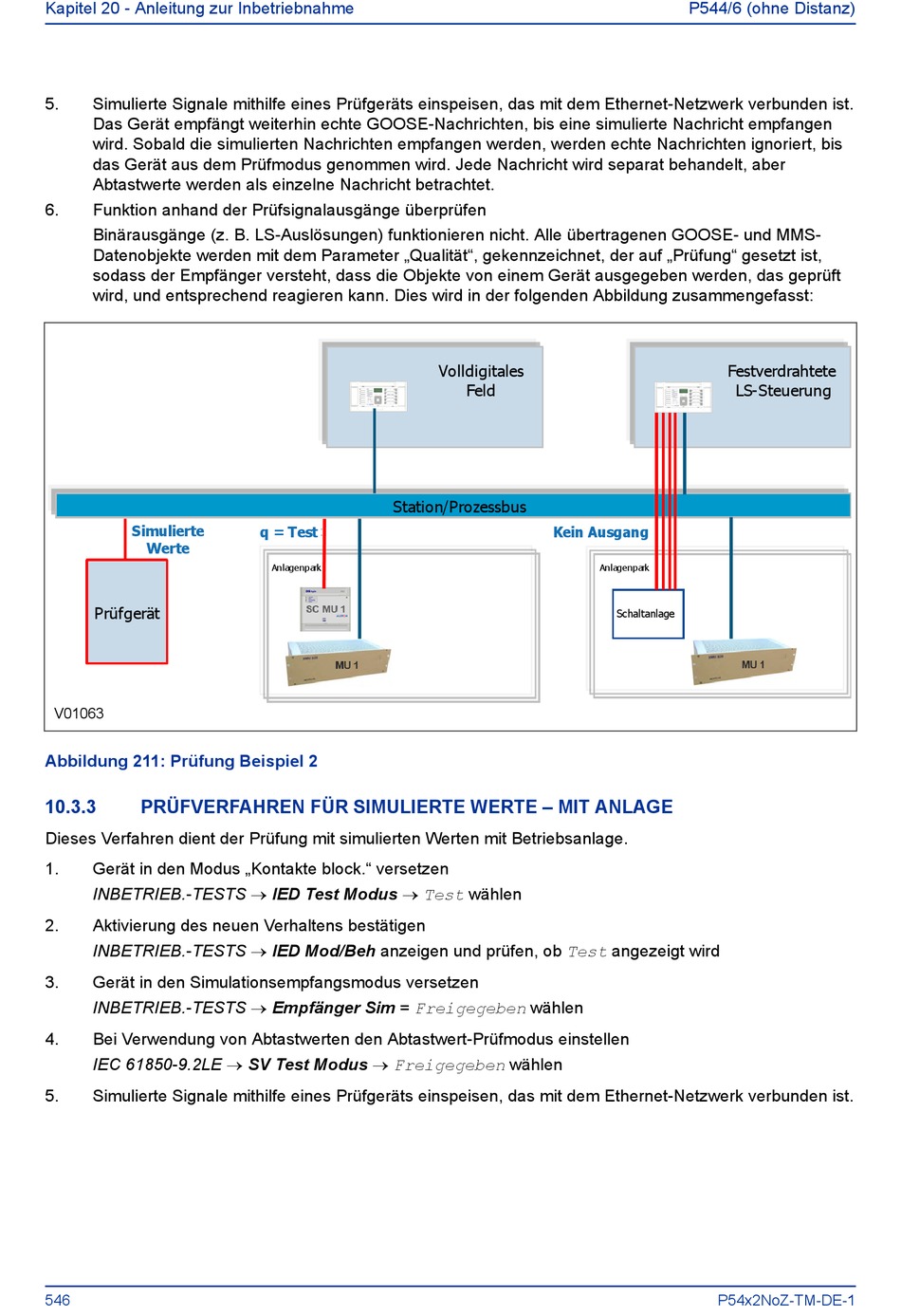

Abbildung 211: Prüfung Beispiel 2
10.3.3 PRÜFVERFAHREN FÜR SIMULIERTE WERTE – MIT ANLAGE
Dieses Verfahren dient der Prüfung mit simulierten Werten mit Betriebsanlage.
1. Gerät in den Modus „Kontakte block." versetzen
INBETRIEB.-TESTS ® IED Test Modus ® Test wählen
2. Aktivierung des neuen Verhaltens bestätigen
INBETRIEB.-TESTS ® IED Mod/Beh anzeigen und prüfen, ob Test angezeigt wird
3. Gerät in den Simulationsempfangsmodus versetzen
INBETRIEB.-TESTS ® Empfänger Sim = Freigegeben wählen
4. Bei Verwendung von Abtastwerten den Abtastwert-Prüfmodus einstellen
IEC 61850-9.2LE ® SV Test Modus ® Freigegeben wählen
5. Simulierte Signale mithilfe eines Prüfgeräts einspeisen, das mit dem Ethernet-Netzwerk verbunden ist.
546
Station/Prozessbus
q = Test
Anlagenpark
Volldigitales
Feld
Kein Ausgang
Anlagenpark
P544/6 (ohne Distanz)
Festverdrahtete
LS-Steuerung
Schaltanlage
P54x2NoZ-TM-DE-1
