LS-ANSPRECHZEITAKKUMULATOR

AUS 3p Ausg. LS 1
HLS1 Ext AUS 3p
AUS L1 Ausg. LS 1
HLS1 Ext AUS L1
IA < fixed threshold
Pol L 1 Stromlos
AUS L2 Ausg. LS 1
HLS1 Ext AUS L2
IB < fixed threshold
Pol L2 stromlos
AUS L3 Ausg. LS 1
HLS1 Ext AUS L3
IC < fixed threshold
Pol L3 stromlos
Rückst.LS1 Daten
Rückst.LS1 Daten
AUS 3p Ausg. LS 2
HLS2 Ext AUS 3p
AUS L1 Ausg. LS 2
Ext AUS2 L1
IA < fixed threshold
Pol L 1 Stromlos
AUS L2 Ausg. LS 2
CB2 Ext Trip B
IB < fixed threshold
Pol L2 stromlos
AUS L3 Ausg. LS 2
Ext AUS2 L3
IC < fixed threshold
Pol L3 stromlos
Rückst.LS2 Daten
Rst. LS2 Werte

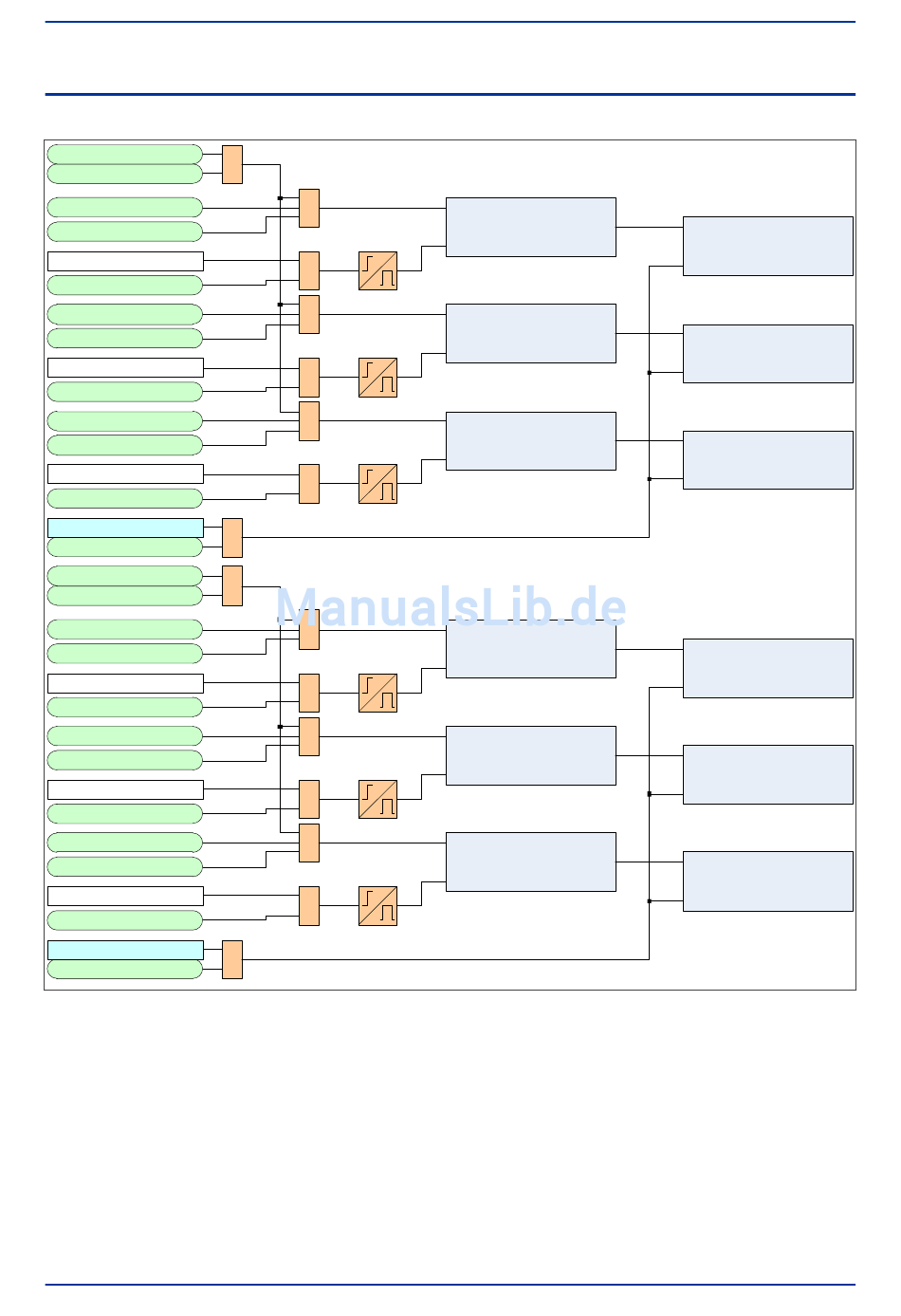

Abbildung 133: Ansprechzeitakkumulator
P54x2NoZ-TM-DE-1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Kapitel 12 - Überwachung und Steuerung
Hinweis: Die LS-Ansprechzeit wird nicht akkumuliert, wenn sich das Gerät im Testmodus befindet .
Anregung
CB1 operating time phase A
Stopp
Anregung
CB1 operating time phase B
Stopp
Anregung
CB1 operating time phase C
Stopp
Anregung
CB2 operating time phase A
Stopp
Anregung
CB2 operating time phase B
Stopp
Anregung
CB2 operating time phase C
Stopp
Inkrementieren
CB1OpTimePhA Counter
RÜCKSTELLEN
Inkrementieren
CB1OpTimePhB Counter
RÜCKSTELLEN
Inkrementieren
CB1OpTimePhC Counter
RÜCKSTELLEN
Inkrementieren
CB2OpTimePhA Counter
RÜCKSTELLEN
Inkrementieren
CB2OpTimePhB Counter
RÜCKSTELLEN
Inkrementieren
CB2OpTimePhC Counter
RÜCKSTELLEN
