Kapitel 20 - Anleitung zur Inbetriebnahme
Schutzgerät
Computer
V01001

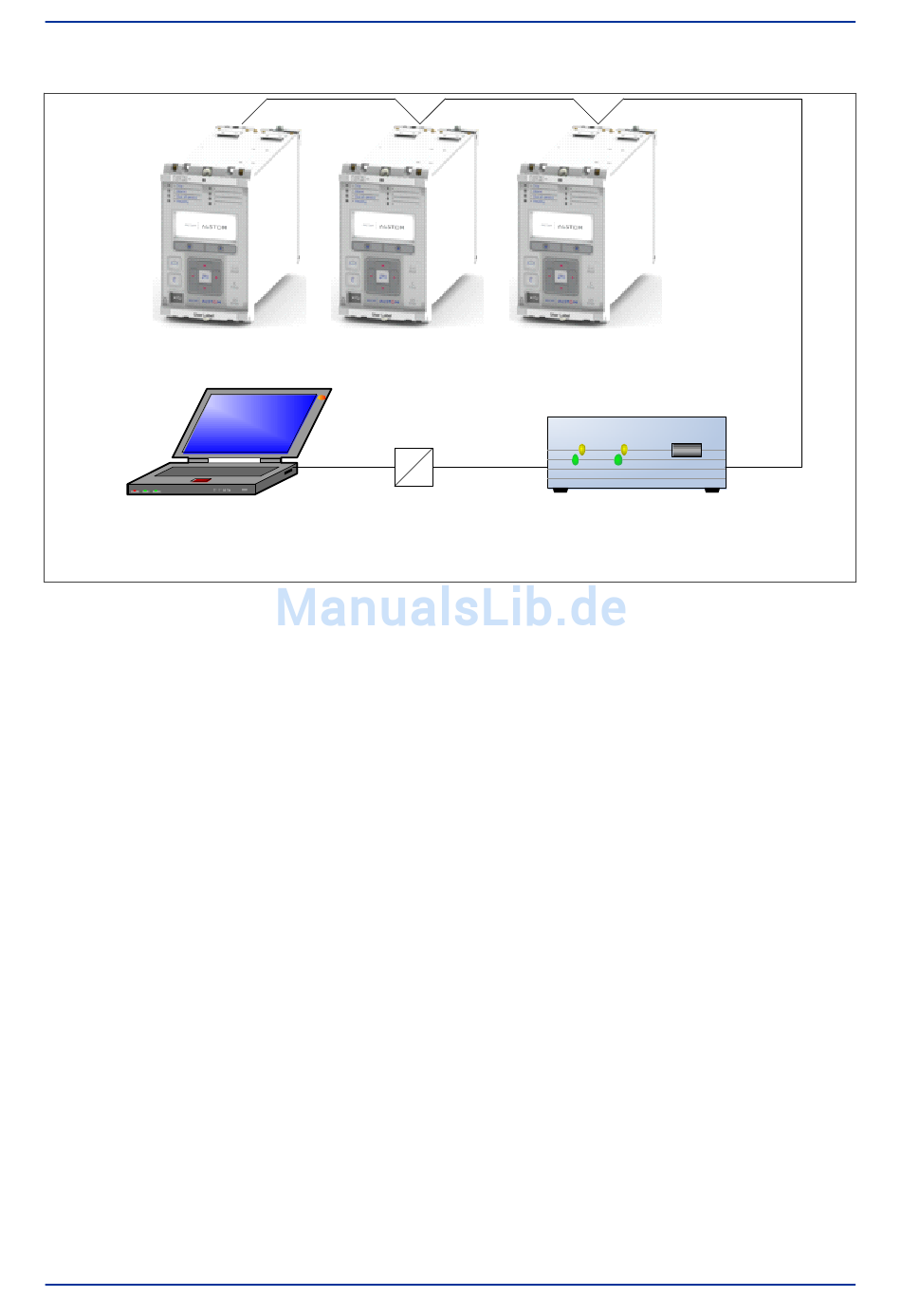

Abbildung 207: Fernkommunikation mit K-Bus
Faserverbindung
Manche Modelle haben einen optionalen LWL-Kommunikationsanschluss (an einer separaten
Kommunikationskarte). Der zu verwendende Kommunikationsanschluss wird über das Feld „Phys.
Verbind" in der Spalte KOMMUNIKATION ausgewählt; die Werte sind Kupfer oder K-Bus für den RS485/K-
Bus-Anschluss und LWL für den LWL-Anschluss.
5.2.11.2
PRÜFUNG DER LOGISCHEN ANSCHLÜSSE
Die Fähigkeit der Verwendung logischer Anschlüsse hängt vom gewählten Datenprotokoll ab, aber die
Prinzipien der Prüfung sind für alle Protokollvarianten gleich:
1.
Sicherstellen, dass die Kommunikationsbaudrate und die Paritätseinstellung in der
Anwendungssoftware mit denen des Protokollkonverters übereinstimmen.
2.
Bei Courier-Modellen sicherstellen, dass die richtige RP1-Adresse eingestellt ist.
3.
Sicherstellen, dass die Kommunikation mit diesem Schutzgerät mithilfe eines tragbaren PC bzw. einer
Master-Station hergestellt werden kann.
5.2.12
PRÜFUNG DES SERIELLEN KOMMUNIKATIONSANSCHLUSSES RP2
RP2 ist eine optionale zweite serielle Anschlusskarte, die zusätzliche serielle Anschlussfähigkeit bietet. Sie
hat zwei 9-polige serielle Steckverbinder des Typs D, SK4 und SK5. Beide Anschlüsse werden als
Anschlüsse für Datenendgeräte konfiguriert. Das bedeutet, dass sie über ein Durchgangskabel mit
Kommunikationsgeräten wie beispielsweise Modems verbunden werden können.
SK4 kann als EIA(RS232)-, EIA(RS485)- oder K-Bus-Verbindung nur für Courier-Protokoll konfiguriert
werden, während SK5 nur für die InterMiCOM-Signalisierung mit EIA(RS)232 verbunden wird.
Diese Prüfung dient nicht dem Zweck, die Funktion der vollständigen Kommunikationsverbindung zwischen
dem Schutzgerät und dem Fernstandort zu prüfen. Es soll lediglich der rückseitige
Kommunikationsanschluss des Schutzgeräts und (sofern zutreffend) der Protokollkonverter geprüft werden.
