WANDLERPLATINE

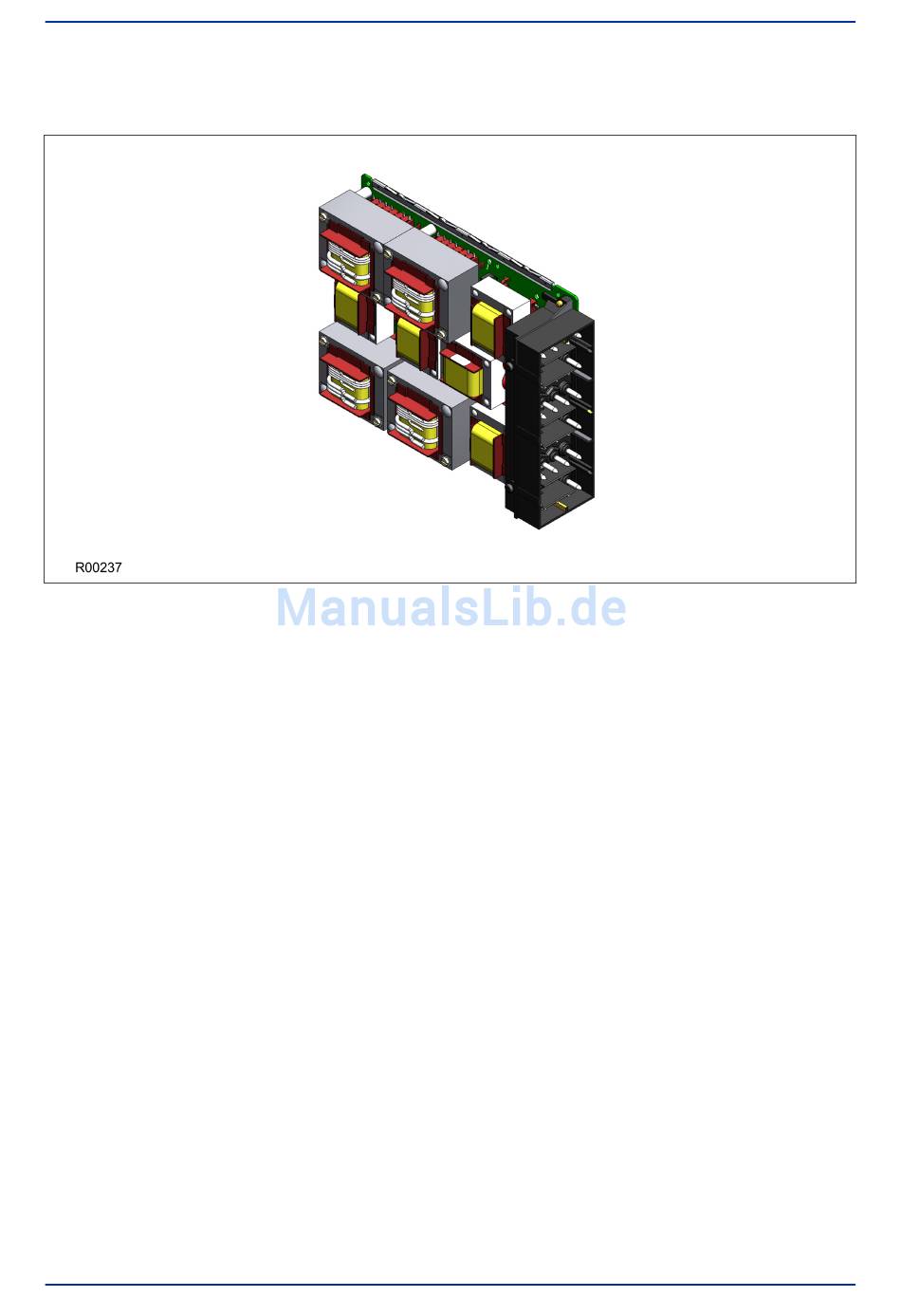

Abbildung 16: Wandlerplatine
In der Wandlerplatine sind die Strom- und Spannungswandler eingebaut. Diese reduzieren die von den
Strom- und Spannungswandlern kommenden Strom- und Spannungsgrößen auf Größen, die von der
elektronischen Schalttechnik des Geräts verwendet werden können. Außerdem sorgen die integrierten
Strom- und Spannungswandler für elektrische Isolierung zwischen dem Gerät und dem
Stromversorgungssystem.
Die Wandlerplatine ist physisch und elektrisch mit der Eingangsplatine verbunden. Beide Platinen bilden ein
komplettes Eingangsmodul.
Informationen zu den Anschlussverbindungen sind den Schaltplänen zu entnehmen.
