Kapitel 19 - Installation
4
KABEL UND STECKER
In diesem Abschnitt werden die Arten der Verkabelung und der Verbindungen beschrieben, die bei der
Installation des Geräts zu verwenden sind. Einzelheiten zur Anschlussstiftbelegung sind dem Kapitel
„Hardwaredesign" oder den Schaltplänen zu entnehmen.
Achtung:
Den Abschnitt „Sicherheit" durchlesen, bevor Arbeiten an der Ausrüstung
durchgeführt werden. Außerdem müssen die auf dem Geräteschild
angegebenen Nennleistungen bekannt sein.
4.1
KLEMMENBLÖCKE
Das Gerät kann einen oder mehrere Klemmenblocktypen verwenden, die in der folgenden Abbildung
dargestellt sind. Die Klemmenblöcke sind an der Rückwand mit Schrauben befestigt.
●
Klemmenblöcke für den oberen Leistungsbereich für Strom- und Spannungswandlerschaltkreise
●
Klemmenblöcke für den mittleren Leistungsbereich für die Stromversorgung, Relaisausgänge und den
rückseitigen Kommunikationsanschluss
●
MiDOS-Klemmenblöcke für Strom- und Spannungswandlerschaltkreise
●
Widerstandsthermometer-/CLIO-Klemmenblock zur Verbindung mit analogen Wandlern

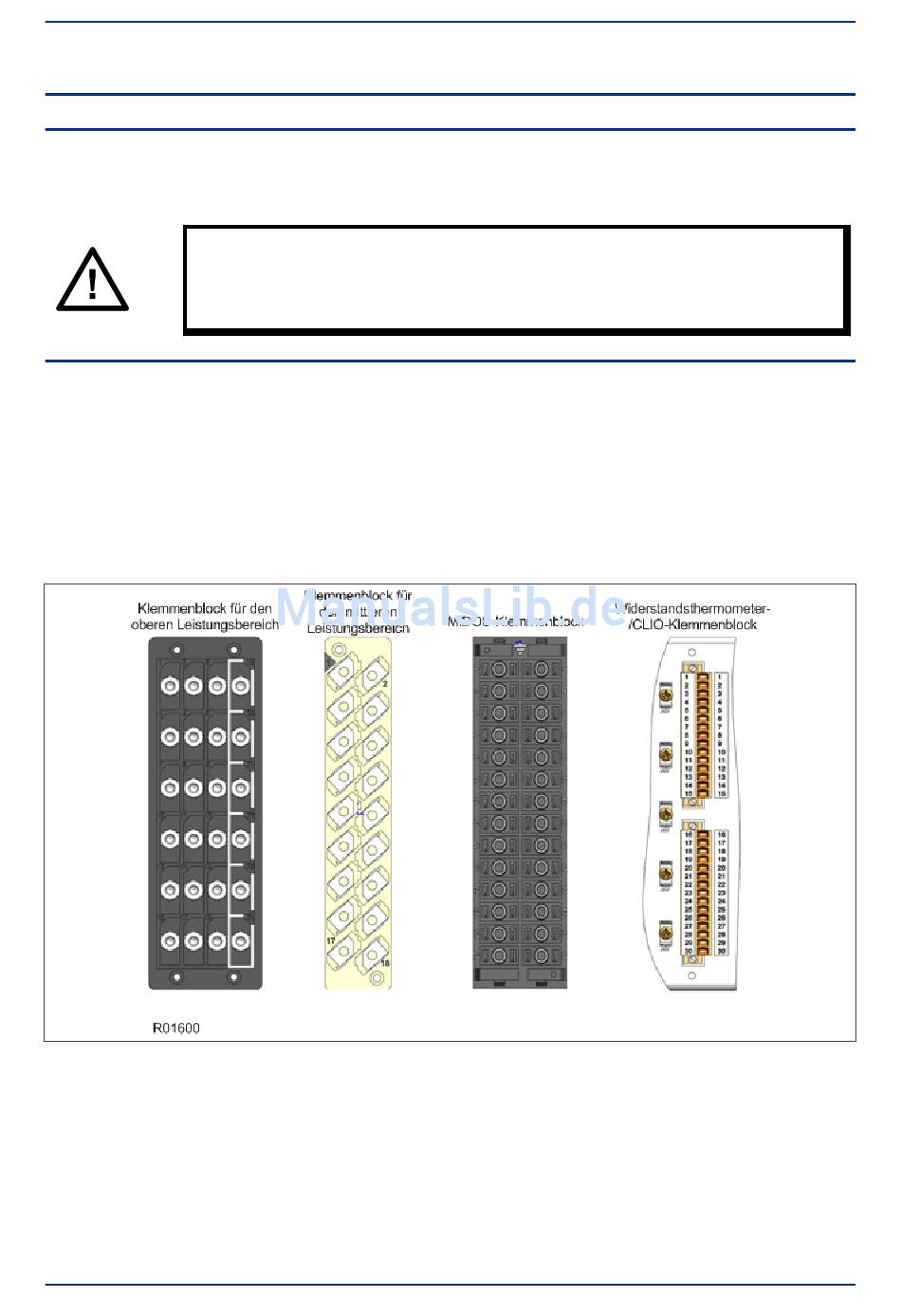

Abbildung 202: Klemmenblocktypen
MiCOM-Produkte werden mit M4-Schrauben geliefert, die zum Anschließen der rückseitig montierten
Klemmenblöcke mithilfe von Kabelschuhen dienen. Pro Anschluss werden maximal zwei Kabelschuhe
empfohlen.
Je nach Drahtstärke sind bei Bedarf Quetschkabelschuhe (M4, 90 Grad) in drei verschiedenen Größen
erhältlich. Jeder Typ ist in Beuteln zu 100 Stück erhältlich.
