ANWENDUNGSHINWEISE

7.5.1 EINSTELLUNGSRICHTLINIEN FÜR DIE KENNGRÖßE DER DUALEN
ZEITKONSTANTE
Die einfachste Methode, die thermische Gleichung der dualen Zeitkonstante aufzulösen, besteht darin, den
Strom in Form von Zeit auszudrücken und eine Kalkulationstabelle zu verwenden, um den Strom mithilfe der
folgenden Gleichung für eine Reihe von länger werdenden Ansprechzeiten zu berechnen und dann grafisch
darzustellen.
( t / 1 )
2 τ
−
0 4 . I e . 0 6
+
p
I
=
t / 1
(
− τ
0 4 . e
100000
10000
1000
100
10
1
V00629

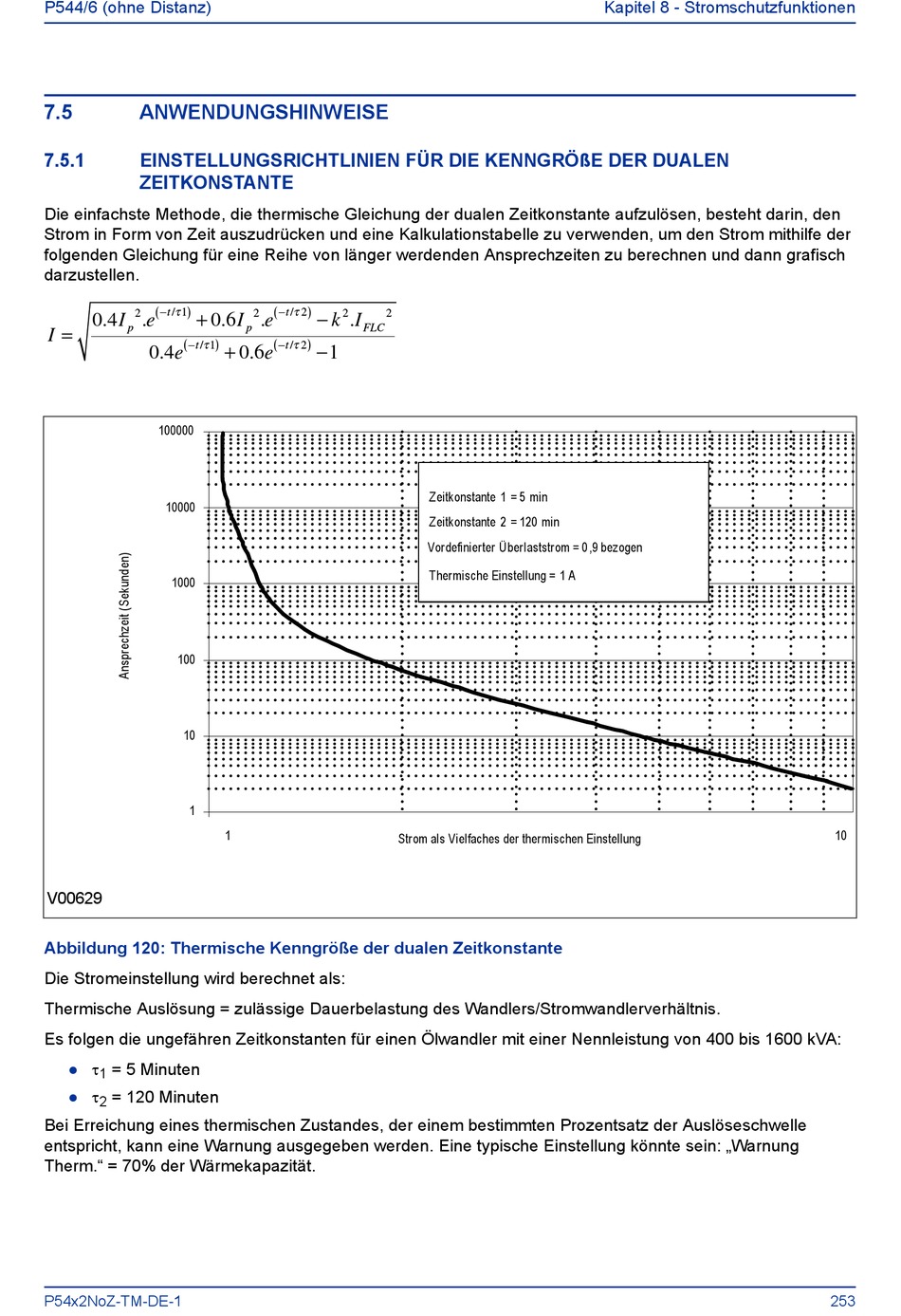

Abbildung 120: Thermische Kenngröße der dualen Zeitkonstante
Die Stromeinstellung wird berechnet als:
Thermische Auslösung = zulässige Dauerbelastung des Wandlers/Stromwandlerverhältnis.
Es folgen die ungefähren Zeitkonstanten für einen Ölwandler mit einer Nennleistung von 400 bis 1600 kVA:
t
● = 5 Minuten
1
t
● = 120 Minuten
2
Bei Erreichung eines thermischen Zustandes, der einem bestimmten Prozentsatz der Auslöseschwelle
entspricht, kann eine Warnung ausgegeben werden. Eine typische Einstellung könnte sein: „Warnung
Therm." = 70% der Wärmekapazität.
P54x2NoZ-TM-DE-1
( t / 2 )
2 τ 2
−
. I e . k I .
−
p FLC
t / τ 2
) ( )
− −
0 6 . e 1
+ −
1
2
Zeitkonstante 1 = 5 min
Zeitkonstante 2 = 120 min
Vordefinierter Überlaststrom = 0 ,9 bezogen
Thermische Einstellung = 1 A
Strom als Vielfaches der thermischen Einstellung
