P544/6 (ohne Distanz)
2.1.2

LOGIK DES UNTERFREQUENZSCHUTZES

Freq Averaging
F<1 Einstellung
F<1 Stand
Freigegeben
Alle P. stromlos
Frequ. n. gefund
F<1 Zeitst.bl.

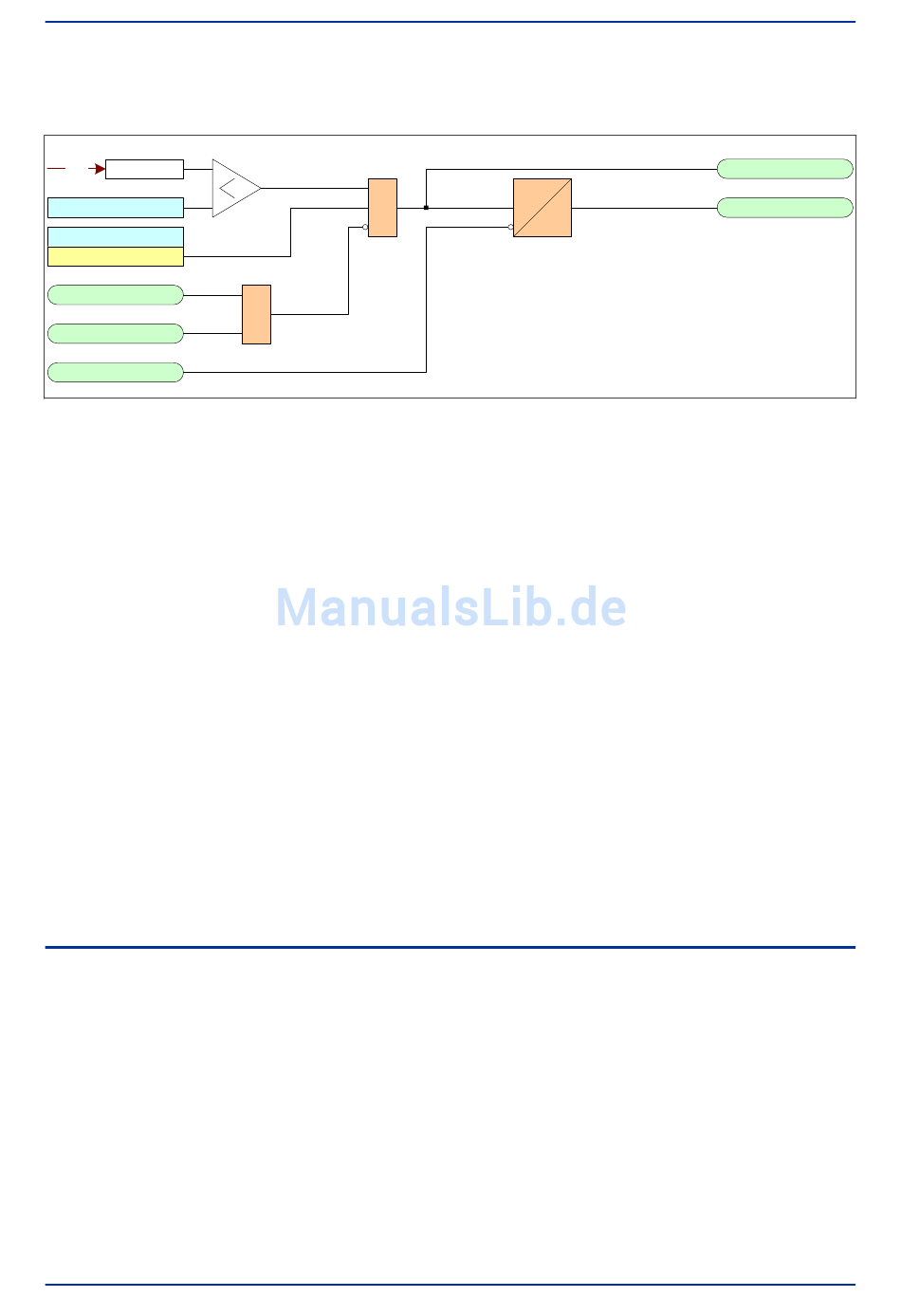

Abbildung 127: Unterfrequenzlogik (eine Stufe)
Wenn die Frequenz unterhalb der Einstellung liegt und nicht blockiert ist, wird der Konstantzeit-Zeitgeber
gestartet. Wenn die Frequenz nicht bestimmt werden kann, wird die Funktion blockiert.
2.1.3

ANWENDUNGSHINWEISE

2.1.3.1 EINSTELLUNGSRICHTLINIEN
Um die Auswirkungen von Unterfrequenz zu minimieren, kann ein mehrstufiger Lastabwurfplan mit
priorisierten und gruppierten Lasten verwendet werden. Während eines Unterfrequenzzustands können die
Lastgruppen nacheinander getrennt werden, wobei die Gruppe mit der höchsten Priorität zuletzt getrennt
wird.
Die Wirksamkeit jeder Lastabwurfstufe hängt von der Proportion des jeweiligen Stromdefizits ab. Wenn die
Lastabwurfstufe im Vergleich zum gegebenen Stromerzeugungsdefizit zu klein ist, wird möglicherweise
keine Verbesserung des Frequenzzustands erreicht. Dies sollte bei der Bildung der Lastgruppen
berücksichtigt werden.
Die Zeitverzögerungen sollten ausreichen, damit vorübergehende Frequenzabfälle neutralisiert werden
können und den Frequenzsteuerungen genügend Reaktionszeit verbleibt. Allerdings sollten sie nicht
übermäßig lang sein, da dadurch die Stabilität des Netzes gefährdet werden kann. Es sind
Zeitverzögerungseinstellungen von fünf bis 20 Sekunden üblich.
Die Schutzfunktion sollte so eingestellt werden, dass die vorgegebenen Frequenzzeitgrenzen für den
Generatorsatz nicht verletzt werden. Normalerweise sollte dauerhaft eine Unterfrequenz von zehn Prozent
beibehalten werden.
2.2 ÜBERFREQUENZSCHUTZ
Die Netzfrequenz wird erhöht, wenn die Leistung für den mechanischen Antrieb eines Generators größer als
die abgegebene elektrische Leistung ist. Dies kann beispielsweise passieren, wenn ein plötzlicher
Lastverlust eintritt, der auf die Auslösung einer Speiseleitung zurückzuführen ist, die von der Anlage zu
einem Lastzentrum führt. Unter solchen Bedingungen würde der Regler normalerweise schnell reagieren,
um ein Gleichgewicht zwischen der mechanischen Leistung und der elektrischen Leistung herzustellen,
wodurch die normale Frequenz wiederhergestellt wird. Überfrequenzschutz ist zur Unterstützung
erforderlich, wenn die Steuerungsanlage zu langsam reagiert.
2.2.1 IMPLEMENTIERUNG VON ÜBERFREQUENZSCHUTZ
Einfacher Überfrequenzschutz wird in der Spalte FREQUENZSCHTZ des entsprechenden Parametersatzes
konfiguriert.
P54x2NoZ-TM-DE-1
&
1
Kapitel 10 - Frequenzschutzfunktionen
DT
F<1 Anregung
F<1 Aus
V00861
