P544/6 (ohne Distanz)
6

PLATINEN UND MODULE

Jedes Gerät besteht aus einer Auswahl von Leiterplatten und Unterbaugruppen, was von der gewählten
Konfiguration abhängig ist.
6.1

LEITERPLATTEN

Eine Leiterplatte besteht aus den Komponenten, einem Steckverbinder für die Verbindung mit dem
Parallelbus des Hauptsystems über ein Flachbandkabel und einer Schnittstelle zur Verbindung mit der
Rückseite. Diese rückseitige Schnittstelle kann sich an folgenden Stellen befinden:
● Direkt an der Außenseite (dies ist bei Kommunikationsplatinen wie beispielsweise Ethernet-Platinen
der Fall)
● An einem Steckverbinder, der an einen an der Rückseite des Gehäuses angeschraubten
Klemmenblock angeschlossen wird (dies ist bei den meisten anderen Platinentypen der Fall)

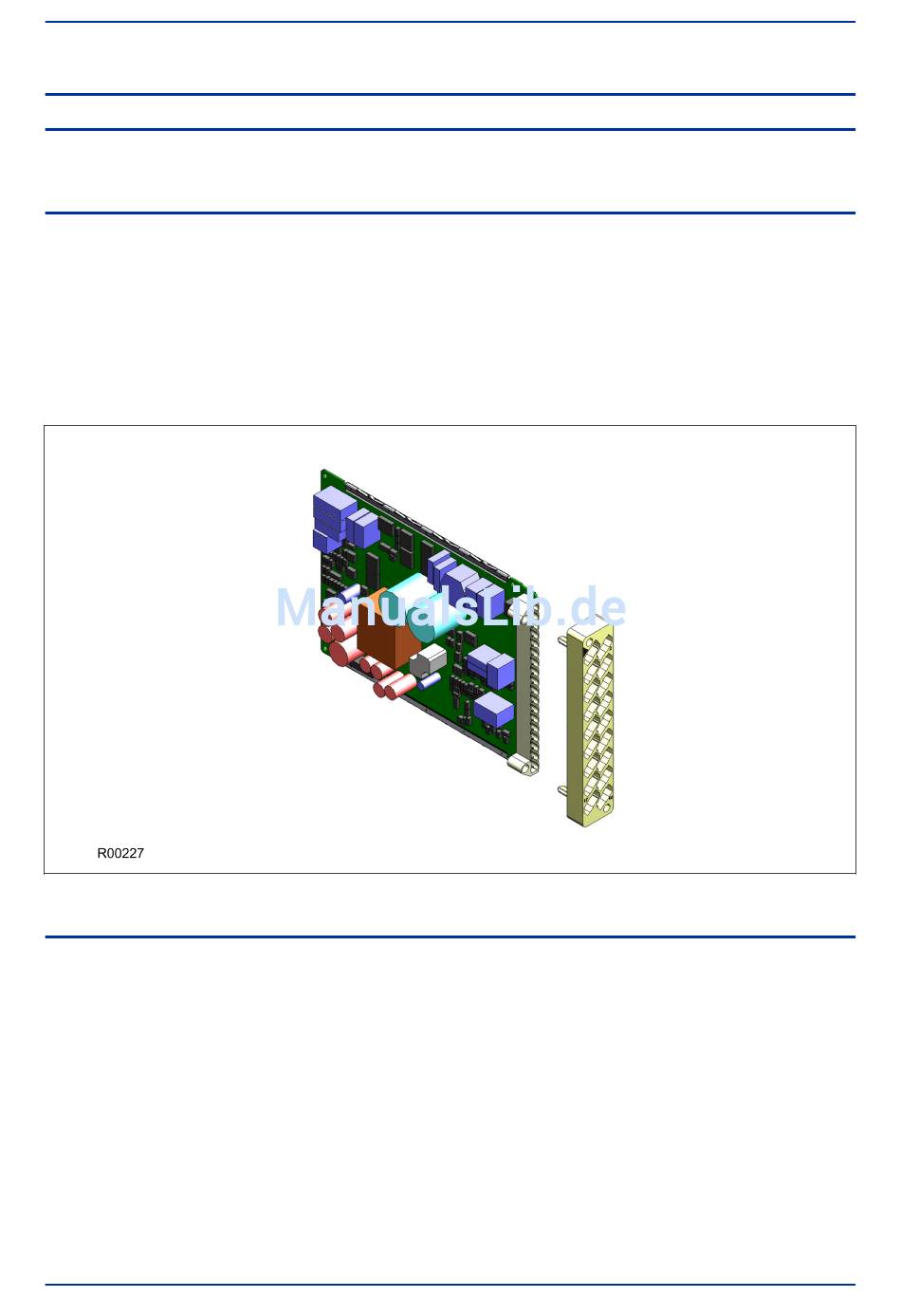

Abbildung 10: Rückseitige Verbindung mit dem Klemmenblock
6.2

UNTERBAUGRUPPEN

Eine Unterbaugruppe besteht aus zwei oder mehreren Platinen, die mit Distanzstücken
zusammengeschraubt und mit elektrischen Steckverbindern verbunden sind. Außerdem muss sie eventuell
weitere spezielle Anforderungen erfüllen. Beispielsweise kann zum Schutz vor elektromagnetischer
Strahlung ein Metallgehäuse erforderlich sein.
Platinen sind mit einer Teilenummer bezeichnet, die mit ZN beginnt, während vormontierte Unterbaugruppen
mit einer Teilenummer bezeichnet werden, die mit GN beginnt. Unterbaugruppen, die in der
Produktionsphase zusammengebaut werden, haben keine separate Teilenummer.
P54x2NoZ-TM-DE-1
Kapitel 3 - Hardwaredesign
43
