P544/6 (ohne Distanz)
8

„POL STROMLOS"-FUNKTION

Die Pol-stromlos-Logik wird verwendet, um anzuzeigen, dass einer oder mehrere Abschnitte der Leitung
stromlos sind. Sie kann auch verwendet werden, um bei Bedarf das Ansprechen von Unterfrequenz- und
Überspannungselementen zu blockieren.
Ein „Pol stromlos"-Zustand wird erkannt, indem die Ströme und/oder Spannungen der betreffenden Leitung
gemessen werden oder der Zustand der Leistungsschalter-Hilfskontakte überwacht wird.
8.1

POL-STROMLOS-LOGIK

IL1
I< Strom Einst.
UL1
U<
LS 1 Aus L 1
LS 2 Aus L1
IL2
I< Strom Einst.
UL2
U<
LS 1 Aus L 2
LS 2 Aus L2
IL 3
I< Strom Einst.
UL3
U<
SpWÜ Block-2
LS 1 Aus L3
LS 2 Aus L 3
LS 1 Aus 3p
LS 2 Aus 3 p
V01269

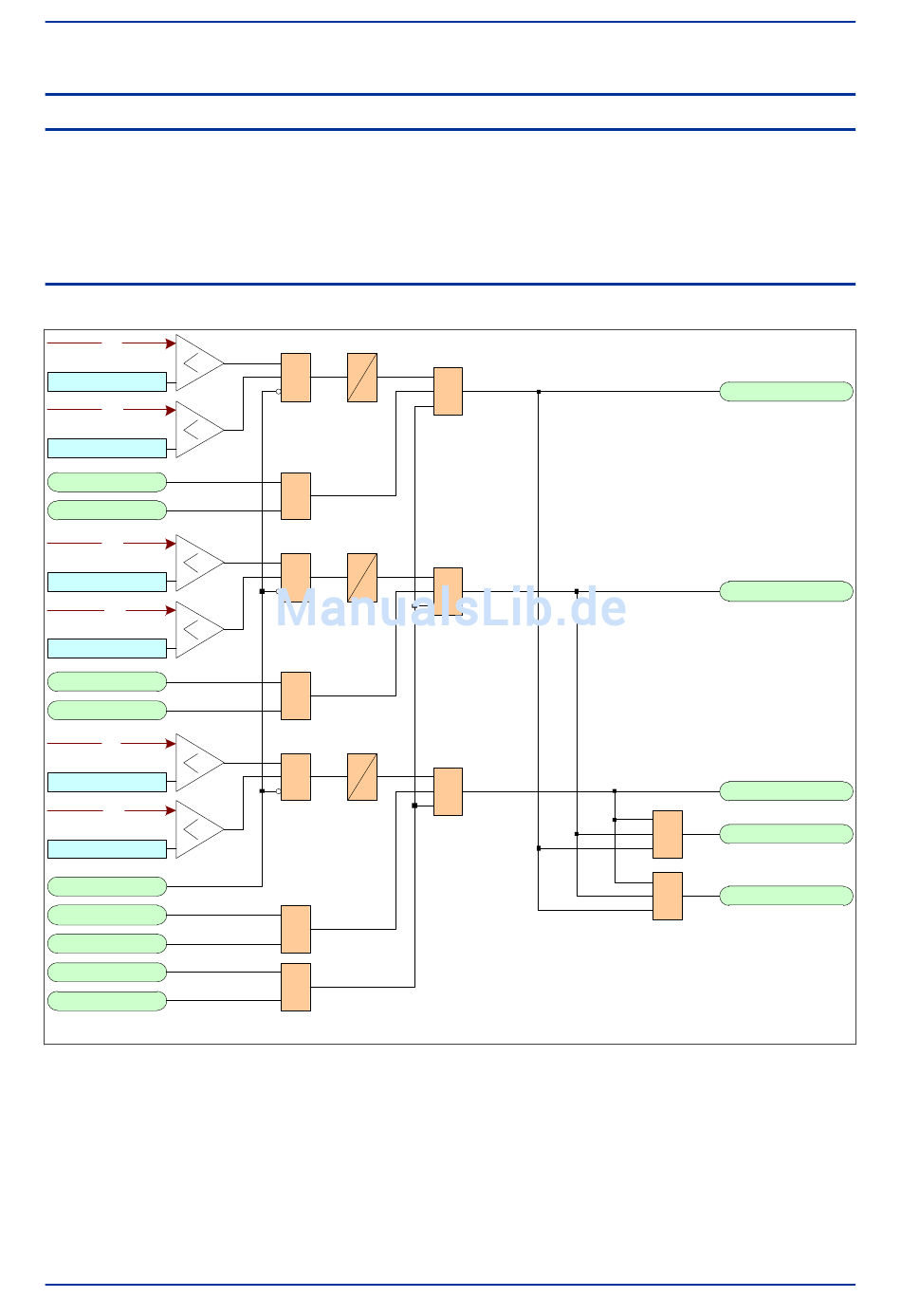

Abbildung 145: Pol-stromlos-Logik
Wenn sowohl der Strom als auch die Spannung der Leitung unter eine bestimmte Schwelle fallen oder ein
offener Zustand des Leistungsschalters von der Zustandssteuerungslogik bestätigt wird, leitet das Gerät
einen „Pol stromlos"-Zustand ein. Die Strom- und Spannungsschwellen können mit I< Strom Einst. bzw. V<
in der Spalte LSV+POL STROMLOS eingestellt werden.
P54x2NoZ-TM-DE-1
20 ms
&
1
&
20 ms
&
1
&
20 ms
&
1
&
&
Kapitel 12 - Überwachung und Steuerung
1
&
Pol L1 Stromlos
Pol L2 stromlos
Pol L3 stromlos
Pole stromlos
Alle P. stromlos
317
