Zuordnung dezentraler E/A-Punke
62

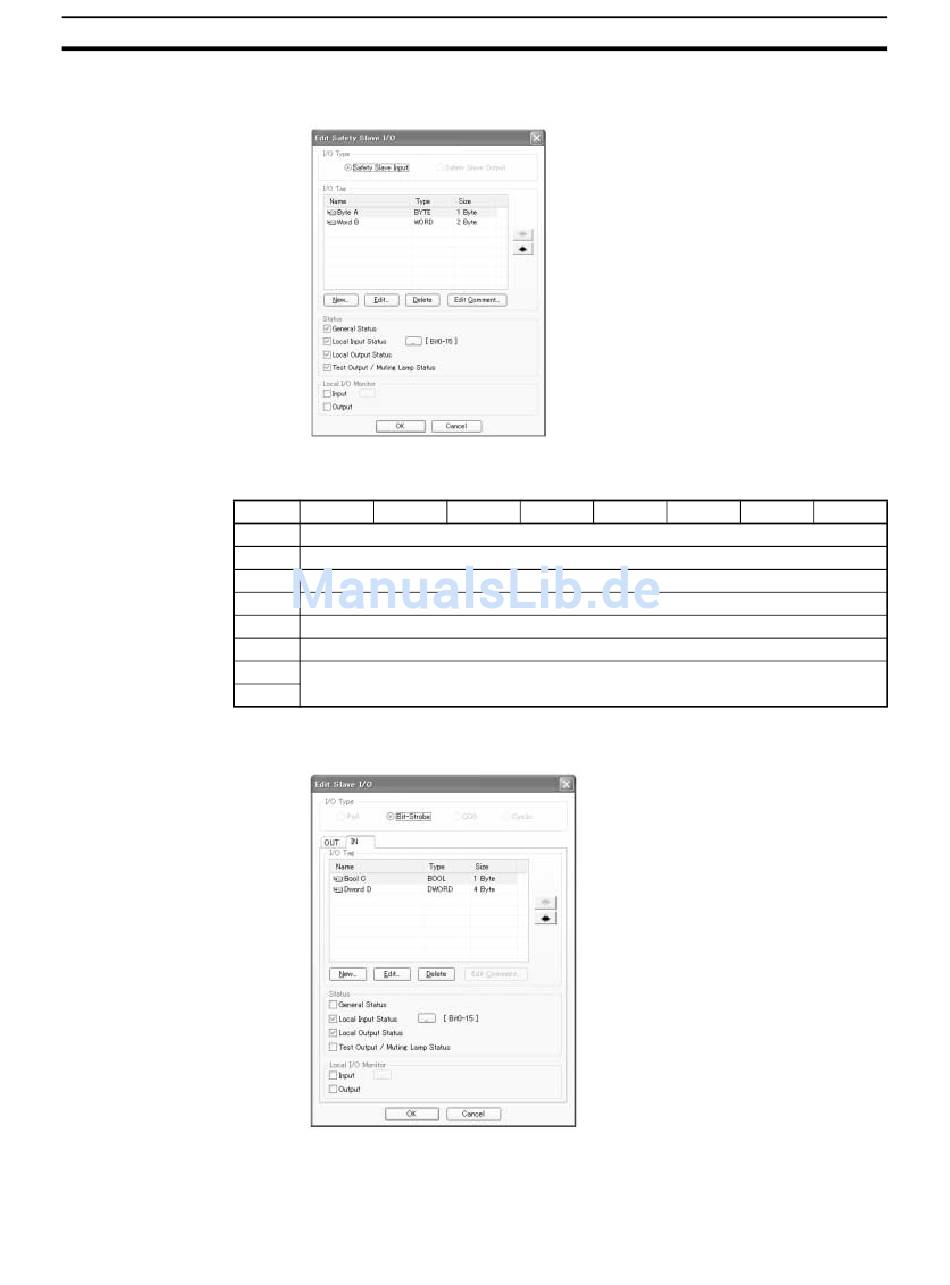

Einstellungsbeispiel 1: Einstellung mittels Netzwerkkonfigurator (ab Geräte-
version 1.0)
Die nachstehende Tabelle verdeutlicht die Anordnung des dezentralen E/A-
Bereichs, wenn die obigen Einstellungen vorgenommen werden.
Byte Bit 7 Bit 6
0
1
2
3
4
5
6
7
Einstellungsbeispiel 2: Einstellung mittels Netzwerkkonfigurator (ab Geräte-
version 1.0)
Bit 5 Bit 4
Allgemeiner Status (1 Byte)
Lokaler Eingangsstatus 1 (1 Byte)
Lokaler Eingangsstatus 2 (1 Byte)
Lokaler Ausgangsstatus (1 Byte)
Status der Testausgänge/Muting-Lampe (1 Byte)
Byte A (1 Byte)
Wort B (2 Bytes)
Abschnitt 4-3
Bit 3 Bit 2 Bit 1 Bit 0
