Bezeichnungen der Komponenten, Anzeigen und Bedienelemente

2-1 Bezeichnungen der Komponenten, Anzeigen und
Bedienelemente
2-1-1 Bezeichnungen

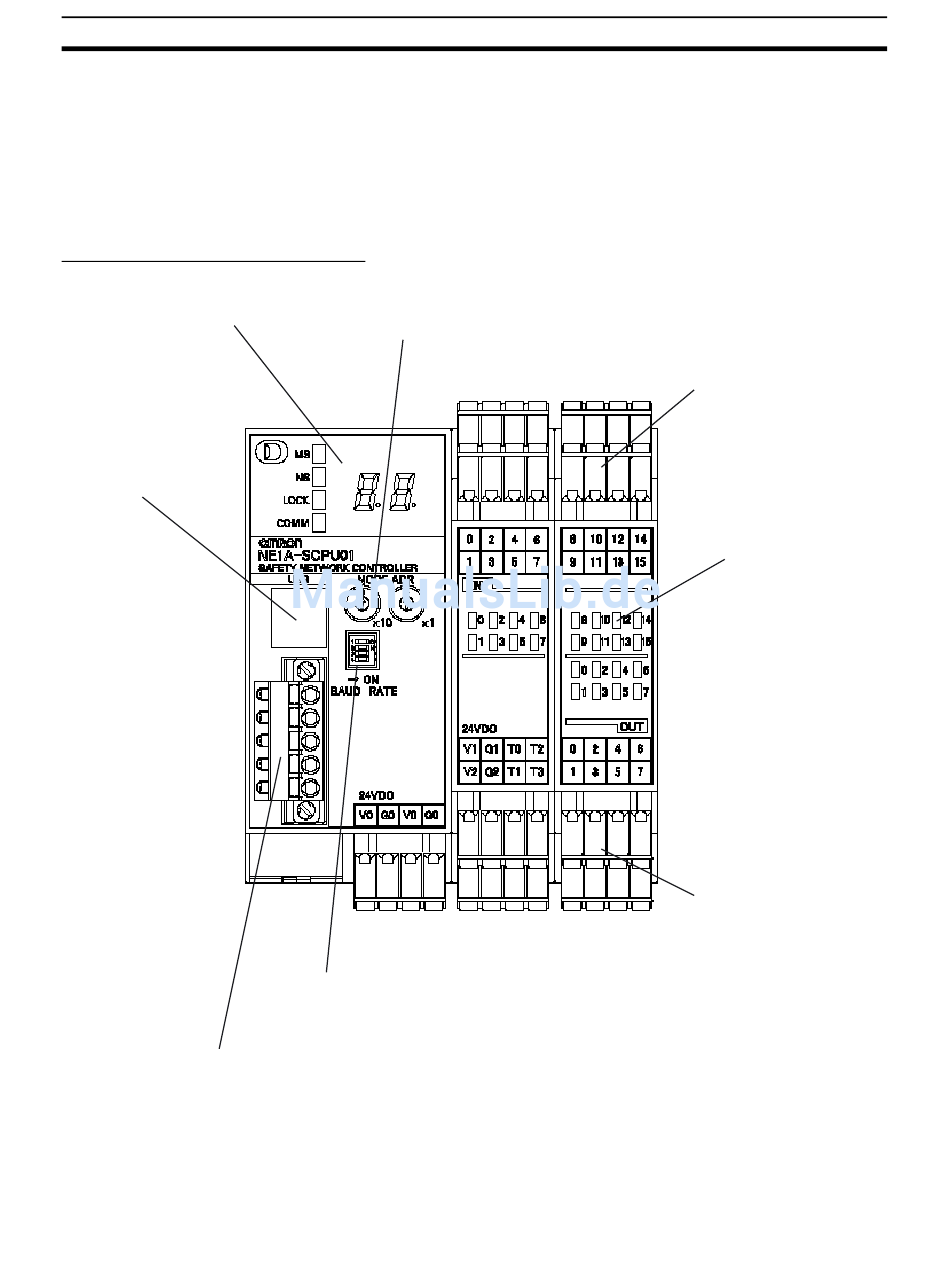

NE1A-SCPU01 (vor Version 1.0)
Anzeigeleuchten und
Siebensegmentanzeige
USB-Schnittstelle
(B-Buchse)
DeviceNet-Buchse:
Anschlussmöglichkeit für das Netzwerkkommunikationskabel.
Die Spannungsversorgung des Netzwerks erfolgt ebenfalls über diese Buchse.
Bestellbezeichnung des passenden Steckers: XW4B-05C1-H1-D.
18
Dieser Abschnitt beschreibt die Komponenten, Anzeigen und Bedienelemente
des Sicherheitsnetzwerk-Controllers NE1A.
Knotenadressenschalter:
Einstellung der DeviceNet-Knotenadresse
als zweistellige Dezimalzahl
Baudratenschalter:
Einstellung der DeviceNet-Baudrate
Abschnitt 2-1
Klemmenblock
Leuchtanzeigenbereich
Klemmenblock
