Systemkonfiguration

Verbindung mit dem Netzwerkkonfigurator

Direkte Verbindung mit dem DeviceNet-Netzwerk
Netzwerkkonfigurator
PCI-Schnittstellenkarte
PC-Karte
Der Netzwerkkonfigurator kann via
DeviceNet die Konfigurationsdaten der
an das Netzwerk angeschlossenen Geräte
hoch- und herunterladen und diese Geräte
überwachen.
14
Die Konfiguration und Programmierung des Sicherheitsnetzwerk-Controllers
NE1A erfolgt mithilfe des Netzwerkkonfigurators. Dieser ermöglicht auch das
Hochladen der Konfigurationsdaten, die Online-Überwachung des Ausfüh-
rungszustands von Programmen, das Abrufen des Fehlerprotokolls usw.
Der Netzwerkkonfigurator kann auf dreierlei Weise verbunden werden:
• Direkte Verbindung mit dem DeviceNet-Netzwerk
• USB-Verbindung mit dem Sicherheitsnetzwerk-Controller NE1A
• Serielle Verbindung mit einer OMRON SPS
Bei Verwendung einer DeviceNet-Schnittstellenkarte im Netzwerkkonfigura-
tor-PC kann dieser direkt an das DeviceNet-Netzwerk angeschlossen wer-
den. Auf diese Weise ist eine dezentrale Konfiguration und Überwachung der
Standard- und Sicherheitsgeräte im Netzwerk möglich. Bei Verwendung einer
DeviceNet-Schnittstellenkarte im Netzwerkkonfigurator-PC kann dieser direkt
an das DeviceNet-Netzwerk angeschlossen werden.

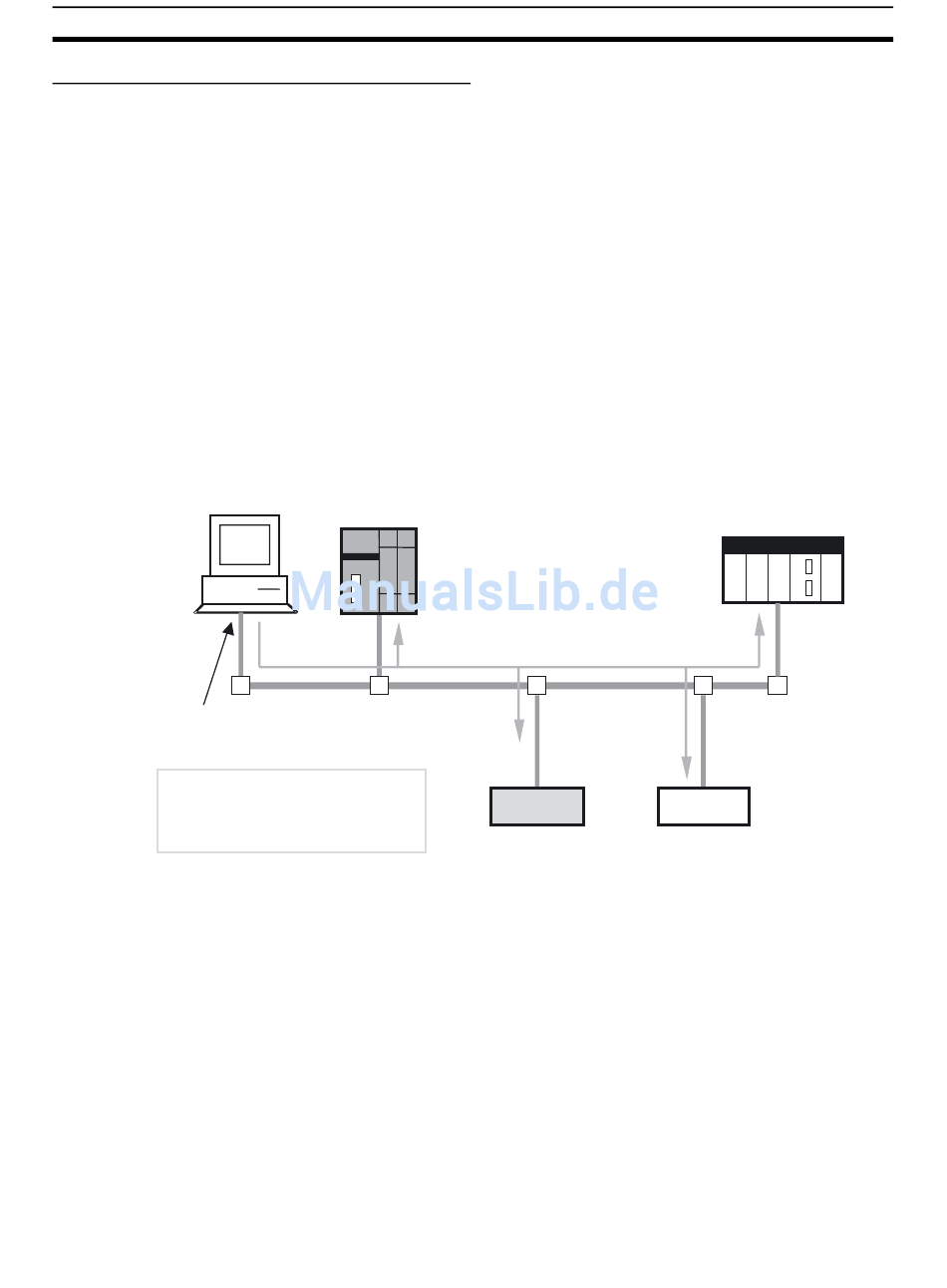

NE1A
Explicit Message-Kommunikation
Sicherheits-Slave Standard-Slave
Abschnitt 1-2
Standard-SPS
Standard-Master
