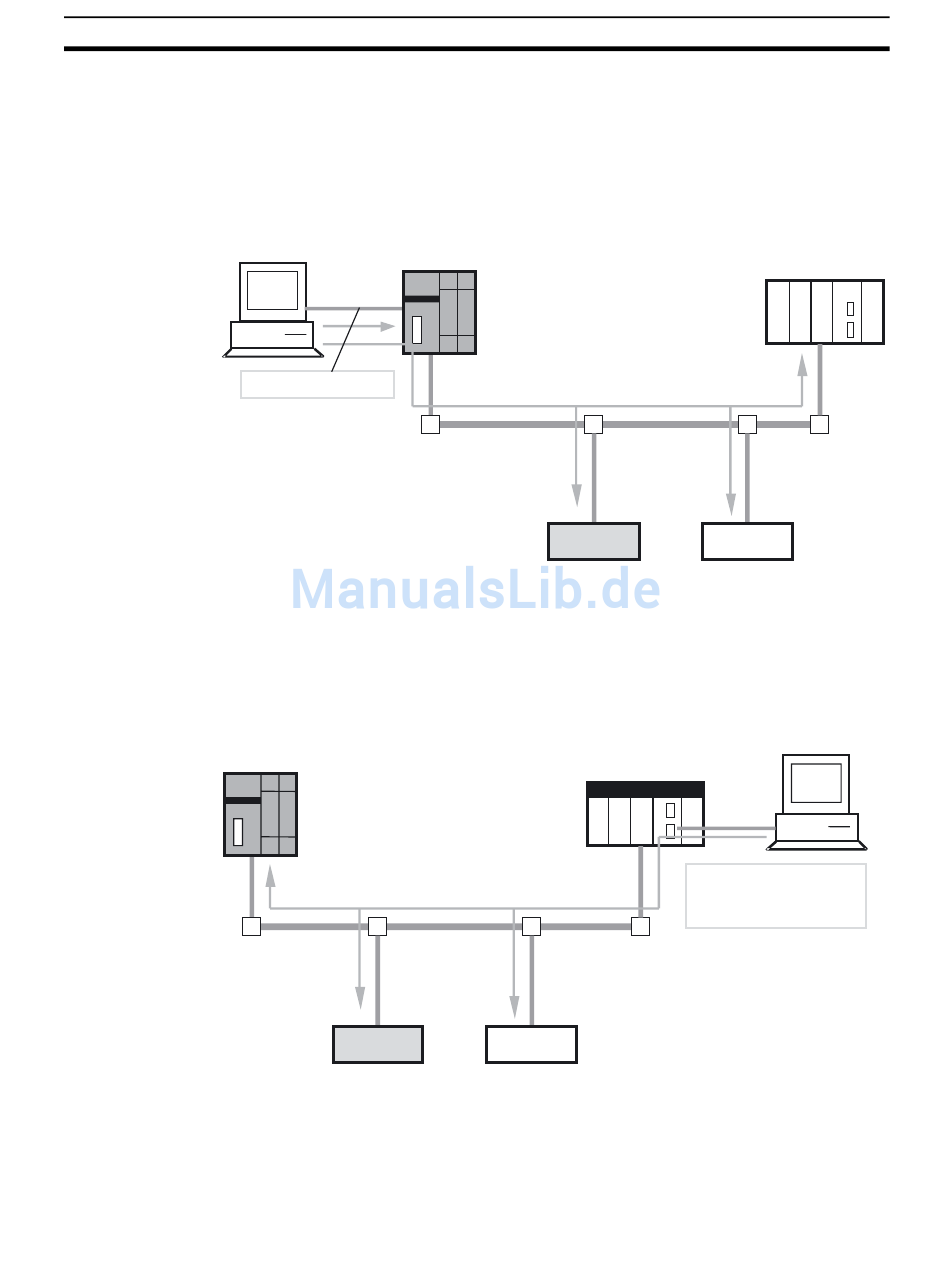

Systemkonfiguration
USB-Verbindung mit dem Sicherheitsnetzwerk-Controller NE1A
Netzwerkkonfigurator
Serielle Verbindung mit einer OMRON SPS
Hinweis
Der Netzwerkkonfigurator-PC kann auch direkt mit der USB-Schnittstelle des
Sicherheitsnetzwerk-Controllers NE1A verbunden werden. Diese Anschlussvari-
ante ermöglicht nicht nur die dezentrale Konfiguration und Überwachung des
direkt an den Netzwerkkonfigurator-PC angeschlossenen Sicherheitsnetzwerk-
Controllers NE1A, sondern auch die Konfiguration und Überwachung anderer
Geräte im Netzwerk. Bei Verwendung einer USB-Verbindung benötigt der Netz-
werkkonfigurator-PC keine Knotenadresse im DeviceNet-Netzwerk.
NE1A
USB-Kommunikation
Der Netzwerkkonfigurator-PC kann auch direkt mit der seriellen Schnittstelle
einer OMRON SPS verbunden werden. Auf diese Weise ist eine dezentrale
Konfiguration und Überwachung der Standard- und Sicherheitsgeräte im
Netzwerk möglich. Bei einer SPS-Verbindung benötigt der Netzwerkkonfigu-
rator keine Knotenadresse im DeviceNet-Netzwerk.
NE1A
Explicit Message-Kommunikation
Sicherheits-Slave
Beim Download von einem Standard-Master zum Sicherheitsnetzwerk-Con-
troller NE1A folgende Punkte beachten:
• Der Überwachungszeitraum für die Zeitüberschreitung des Standard-
Masters muss mindestens 15 Sekunden betragen.
• Die dezentrale E/A-Kommunikation zwischen Standard-Master und NE1A
muss angehalten (unterbrochen) werden.
Explicit Message-Kommunikation
Sicherheits-Slave
Standard-SPS
Standard-Master
Standard-Slave
Abschnitt 1-2
Standard-SPS
Standard-Master
Standard-Slave
Netzwerkkonfigurator
Serielle Kommunikation
(Host-Link oder Peripheriebus
(ToolBus))
