Befehlsreferenz: Logikfunktionen
6-4-3

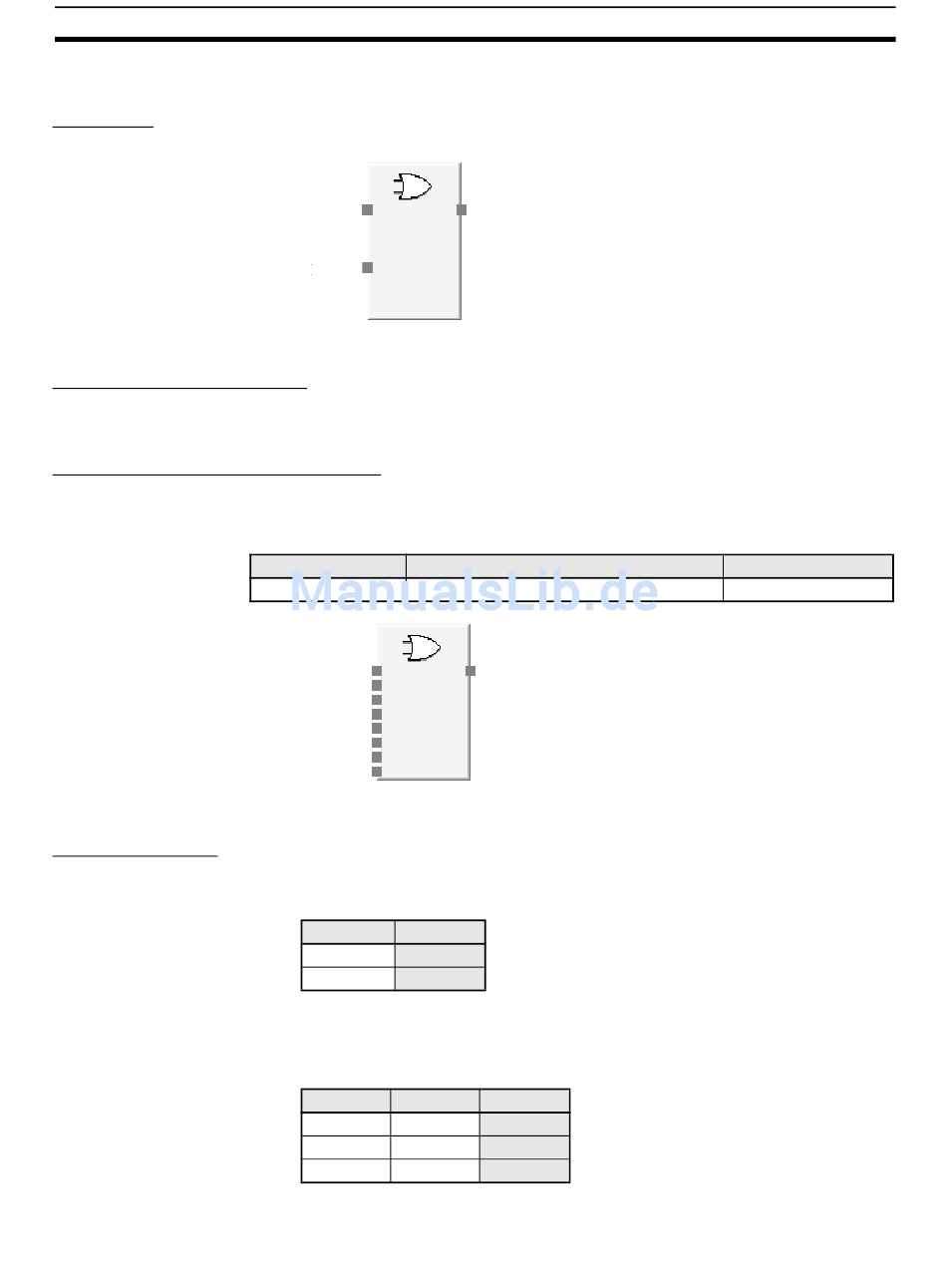

Logikfunktion: OR

Diagramm

Allgemeine Beschreibung

Optionale Eingangseinstellungen

Wahrheitstabelle
Wahrheitstabelle für die Logikfunktion OR mit einem Eingang
Wahrheitstabelle für die Logikfunktion OR mit zwei Eingängen
Eingang 1
Eingang 2
Standardbelegung (Ein- und Ausgänge)
Der Ausgang entspricht der logischen ODER-Verknüpfung der Eingänge.
Diese Logikfunktion kann bis zu acht Eingänge besitzen.
Die Anzahl der Eingänge kann auf der Registerkarte „In/Out Setting" des
Eigenschaftendialogfelds der Logikfunktion auf einen Wert zwischen 1 und 8
eingestellt werden.
Einstellung
Number of Inputs
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Eingang 5
Eingang 6
Eingang 7
Eingang 8
Logikfunktion OR mit der maximal möglichen Zahl von Eingängen
Eingang 1 Ausgang 1
0 0
1 1
0: AUS, 1: EIN
Eingang 1 Eingang 2 Ausgang 1
0 0
1 x
x 1
0: AUS, 1: EIN, x: wahlweise EIN oder AUS
Ausgang 1
Einstellbereich
1 bis 8
Ausgang 1
0
1
1
Abschnitt 6-4
Standardeinstellung
2
