Sicherheitsnetzwerk-Controller NE1A
1-1
Sicherheitsnetzwerk-Controller NE1A
1-1-1
Einführung: Sicherheitsnetzwerk-Controller NE1A
2
Der Sicherheitsnetzwerk-Controller NE1A stellt verschiedene Funktionen wie
Sicherheitslogik-Operationen, Sicherheits-E/A-Steuerung und ein DeviceNet
Safety-Protokoll bereit. Der Sicherheitsnetzwerk-Controller NE1A ermöglicht
den Aufbau einer Sicherheitssteuerung/eines Netzwerksystems, die/das den
Anforderungen für die unter IEC 61508 (Funktionale Sicherheit von elektri-
schen/elektronischen/programmierbaren
Sicherheitsintegritätsstufe 3 und den Anforderungen der Steuerungskategorie
4 gemäß EN 954-1 entspricht.

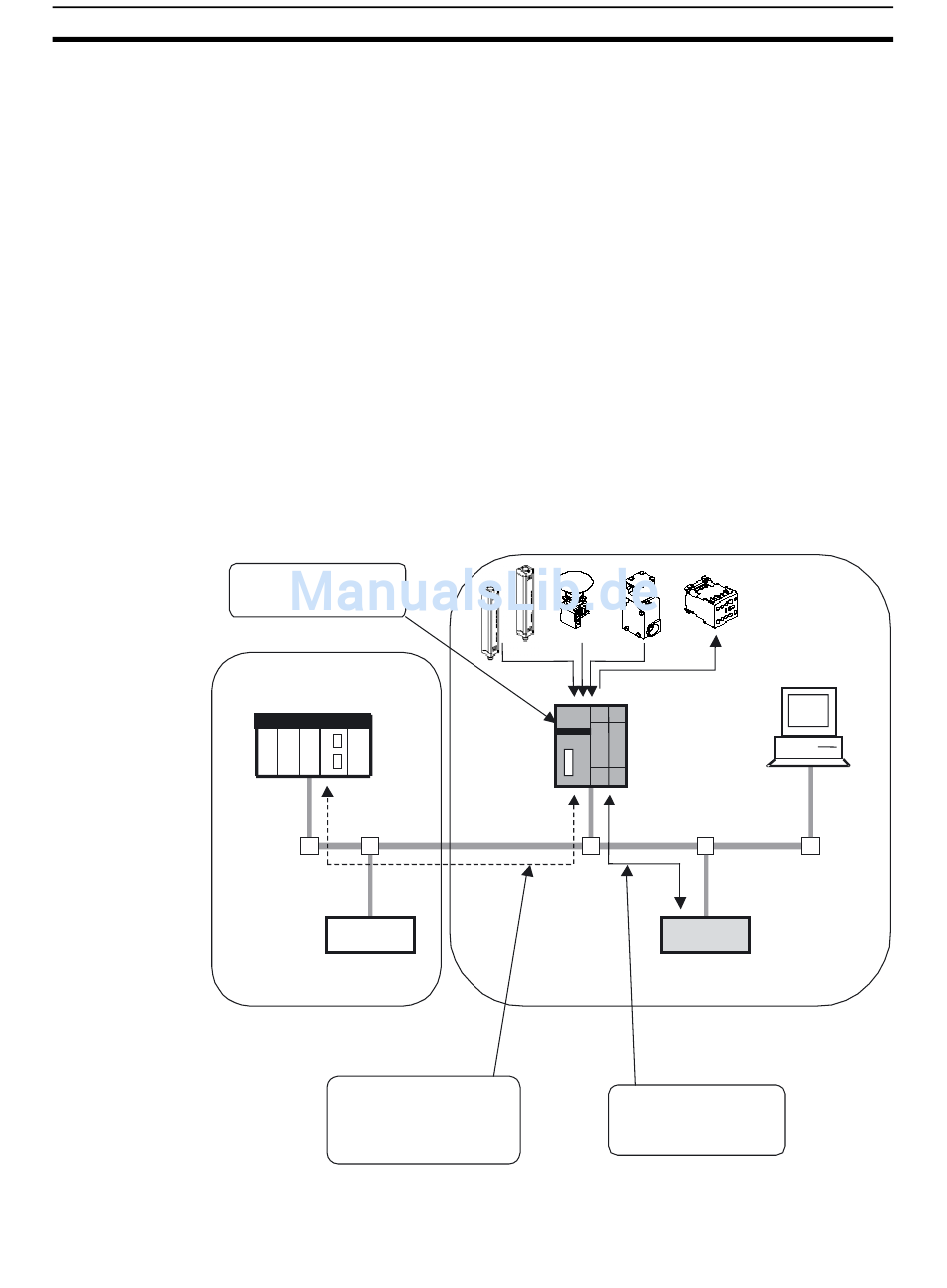

In dem unten dargestellten Beispielsystem wird das mit einem Sicherheits-
netzwerk-Controller NE1A implementierte Sicherheits-Steuerungssystem und
das mit der Standard-SPS implementierte Überwachungssystem in demsel-
ben Netzwerk realisiert.
• Als Sicherheitslogik-Controller führt der Sicherheitsnetzwerk-Controller
NE1A Sicherheitslogik-Operationen aus und steuert die lokale E/A.
• Als Sicherheits-Master steuert der Sicherheitsnetzwerk-Controller NE1A
die dezentrale E/A von Sicherheits-Slaves.
• Als Standard-DeviceNet-Slave kommuniziert der Sicherheitsnetzwerk-
Controller NE1A mit dem Standard-DeviceNet-Master.
Sicherheitslogik-Operationen und
Steuerung der Sicherheits-E/A
Standard-SPS
Standard-Master
Standard-Slave
Nicht sicherheitsrelevante
Steuerung (Standard-Steuerung)
Das SPS-System überwacht mittels
DeviceNet-E/A-Kommunikation und
Explicit Messages den Sicherheits-
netzwerk-Controller NE1A (d. h.
das Sicherheits-Steuerungssystem).
Abschnitt 1-1
Sicherheitssystemen)
Netzwerkkonfigurator
NE1A
Sicherheits-Master
Standard-Slave
Sicherheits-Slave
der DST1-Serie
Sicherheitsrelevante Steuerung
Das DeviceNet Safety-System
steuert die dezentrale E/A
definierte
