Befehlsreferenz: Funktionsblöcke
162
D2 muss Formel 1 genügen, D3 muss Formel 4 genügen, und d5 muss For-
mel 5 genügen, damit die Muting-Funktion wirksam funktioniert. Diese
Abstände müssen verhindern, dass eine vorbeigehende Person die Muting-
Funktion aktivieren kann. Außerdem müssen Lichtgitter und Muting-Sensoren
so konfiguriert werden, dass ein Objekt bereits alle Muting-Sensoren passiert
hat, bevor nach nächste Objekt die Muting-Sensoren erreicht.

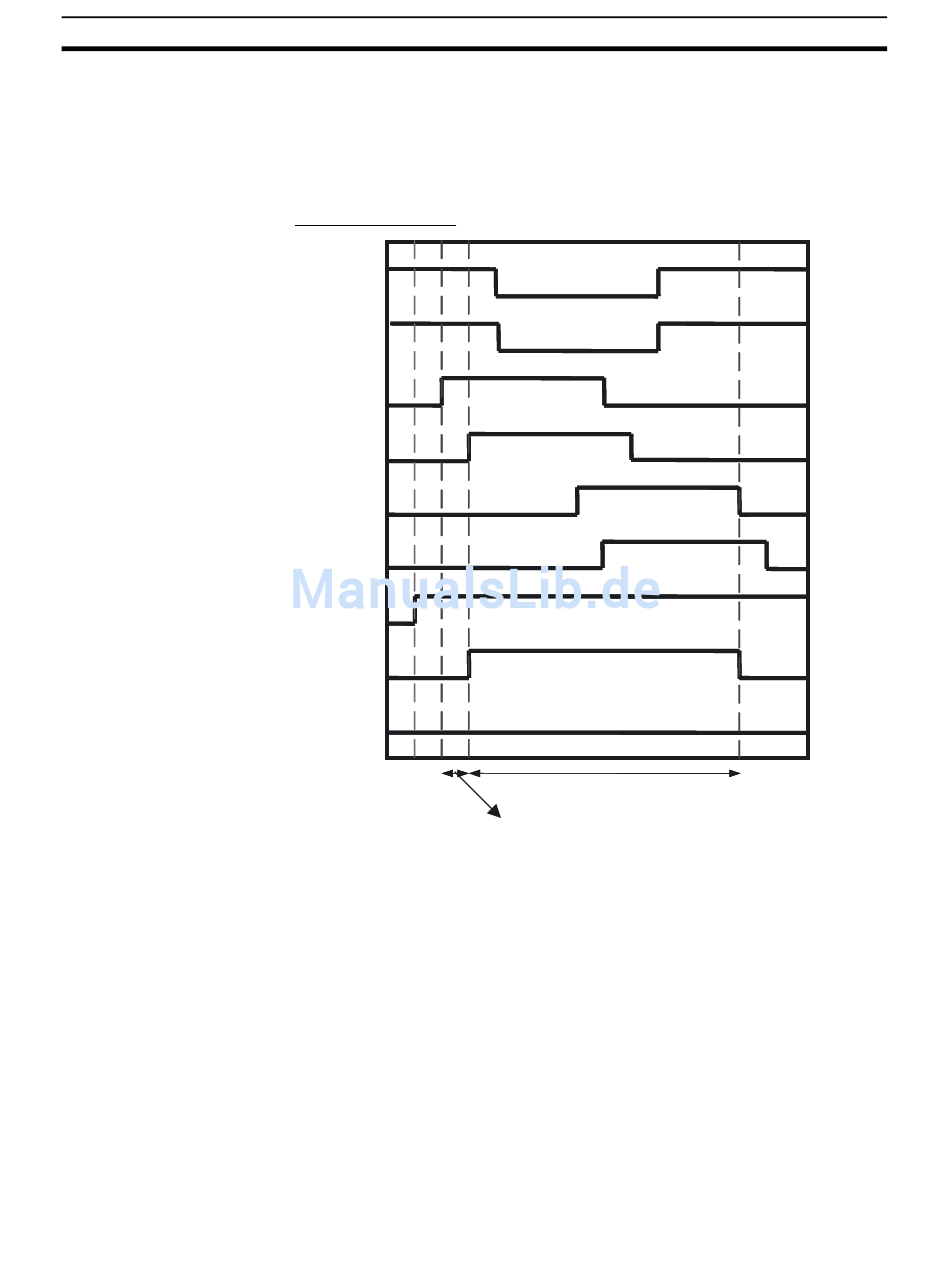

■ Zeitablaufdiagramm
AOPD
Input 1
(Öffner)
AOPD
Input 2
(Öffner)
Muting
Signal 11
Muting
Signal 12
Muting
Signal 21
Muting
Signal 22
Output
Enable
Muting
Status
Fault
Present
IDLE RUN Muting-Zeit
Synchronisationszeit
Abschnitt 6-5
