Verdrahtung
3-2-4

DeviceNet-Verdrahtung

Hinweis
3-2-5

Verdrahtung des USB-Anschlusses

Hinweis

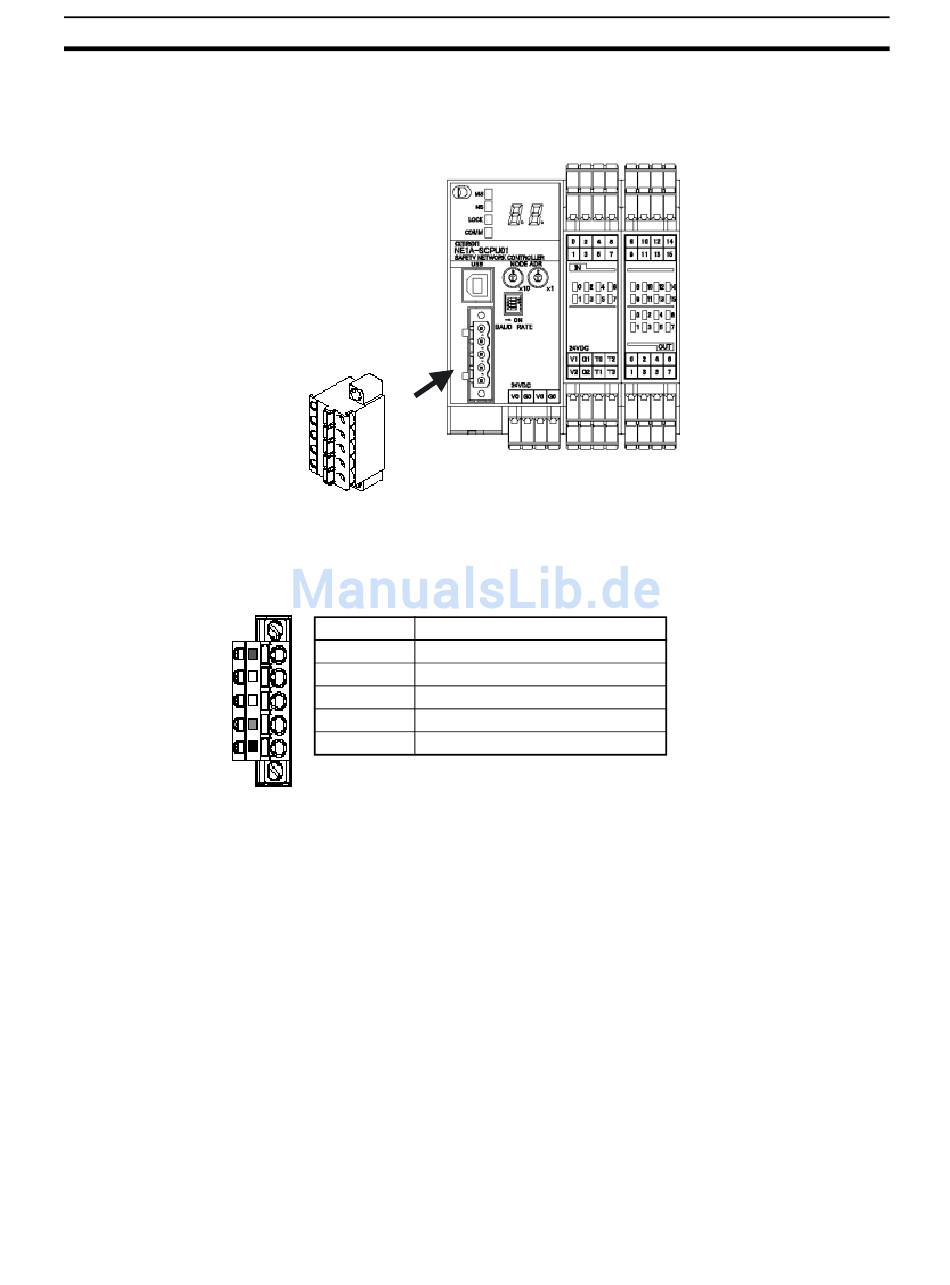

Der Anschluss der DeviceNet-Kommunikationskabels erfolgt wie in der nach-
stehenden Abbildung dargestellt.
Die Kontakte des DeviceNet-Steckers tragen eine Farbkodierung, die der des
DeviceNet-Kommunikationskabels entspricht. Achten Sie beim Anschluss des
Kabels an den Stecker auf die Übereinstimmung zwischen Kontaktfarbe und
Adernfarbe:
Farbe
Rot
V+
Weiß
Signal (CAN H)
-
Drain
Blau
Signal (CAN L)
Schwarz
V−
WICHTIG
• Schalten Sie vor Beginn der Arbeiten für die DeviceNet-Verdrahtung die
Spannungsversorgung des Sicherheitsnetzwerk-Controllers NE1A und
aller Netzwerkteilnehmer und Kommunikationsleitungen aus.
• Ziehen Sie den DeviceNet-Stecker mit dem vorgesehenen Drehmoment
(0,25 bis 0,3 Nm) fest.
• Halten Sie Leitungen für DeviceNet-Kommunikation getrennt von Strom-
oder Hochspannungsleitungen.
Weitere Informationen zur Verdrahtung finden Sie im DeviceNet-Bediener-
handbuch (Cat. No. W267).
Zur Nutzung des Netzwerkkonfigurators muss der Sicherheitsnetzwerk-
Controller NE1A-SCPU01 an einen Standard-PC angeschlossen werden.
Verwenden Sie für die USB-Verbindung ein handelsübliches USB-A zu
USB-B-Kabel (männlich/männlich).
Die Kabellänge darf max. 3 m betragen.
Beschreibung
Abschnitt 3-2
49
