Befehlsreferenz: Funktionsblöcke
Fehlerbehandlung und Zurücksetzen des Fehlerzustands

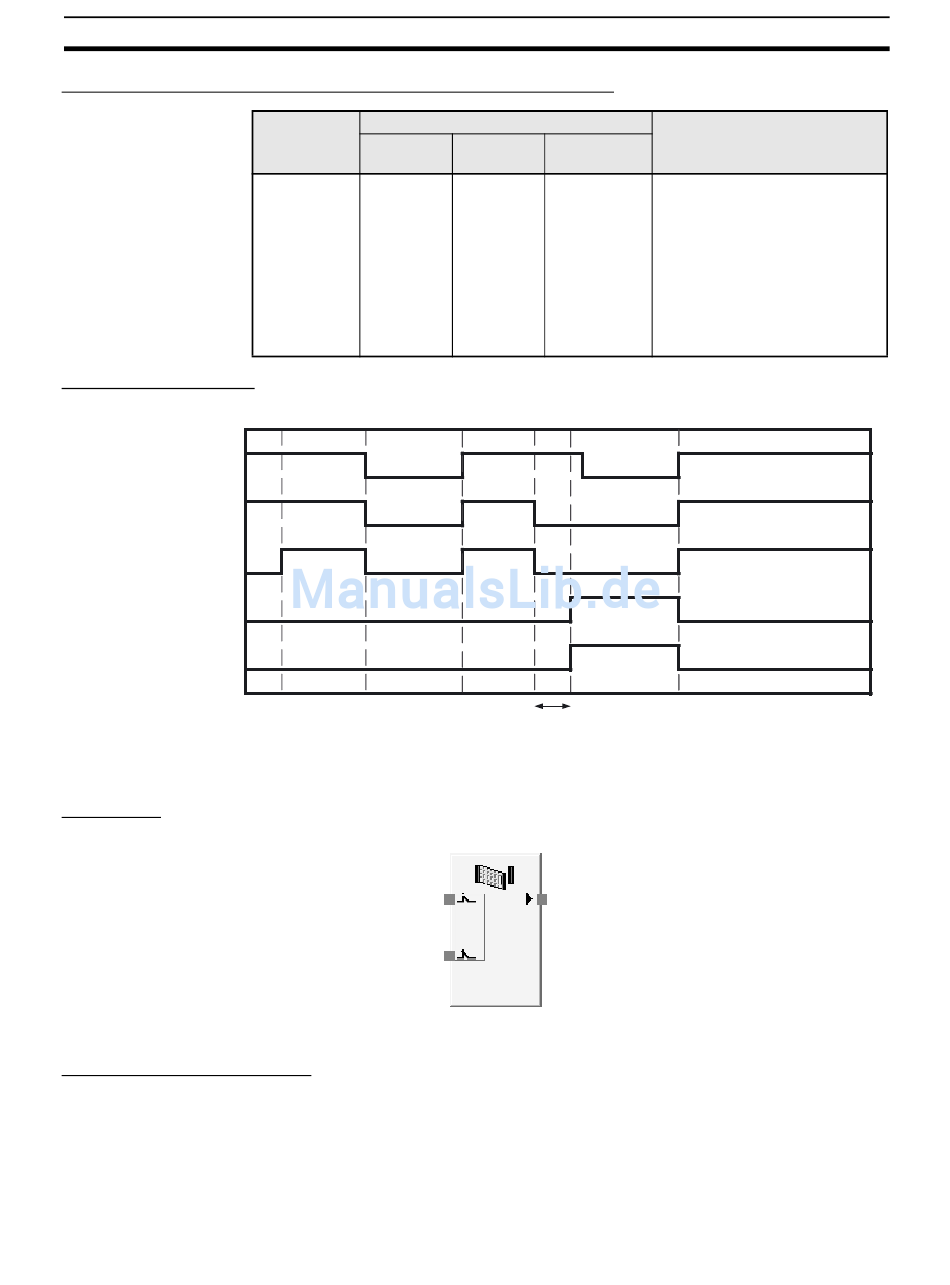

Zeitablaufdiagramm
Eingang 1
(Öffner)
Eingang 2
(Öffner)
Output
Enable
Diskrepanz-
fehler
Fault
Present
6-5-5 Funktionsblock: Sicherheitstür-Überwachung
Diagramm
Allgemeine Beschreibung
Fehler Verhalten bei Fehlererkennung
zustands
Output
Enable
Diskrepanz- AUS
fehler (Sicher-
heitszu-
stand)
Einstellung: Dual Channel Equivalent
IDLE RUN
Eingang 1 (Eingangs-
paar 1, Öffner)
Eingang 2 (Eingangs-
paar 1, Öffner)
Standardbelegung (Ein- und Ausgänge)
Der Funktionsblock für die Sicherheitstür-Überwachung ermöglicht die Über-
wachung einer Sicherheitstür anhand des Eingangssignals eines Sicherheits-
türschalters oder eines an der Tür montierten Sicherheitspositionsschalters.
Der Ausgang „Output Enable" wird auf EIN gesetzt, wenn aufgrund der Eingangs-
signale des Schalters feststeht, dass die Tür geschlossen ist. Der Ausgang „Out-
put Enable" wird auf AUS gesetzt, wenn aufgrund der Eingangssignale des
überwachten NOT-AUS-Tasters feststeht, dass dieser betätigt ist oder wenn
innerhalb des Funktionsblocks ein Fehler festgestellt wird.
Fault Fehler-
Present ausgang
EIN Ausgang „Dis-
crepancy
Error": EIN
Discrepancy time
Output Enable
Abschnitt 6-5
Zurücksetzen des
Fehlerzustand
Beheben Sie die Ursache des
Fehlers, und gehen Sie dann wie
folgt vor:
1. Setzen Sie die Eingänge auf
AUS und dann wieder auf EIN,
oder
2. ändern Sie den Betriebsmo-
dus des Sicherheitsnetzwerk-
Controllers NE1A nach IDLE
und dann wieder nach RUN.
139
