Standard-Slave-Funktion
4-6-2 Erstellung der E/A-Daten (Slave-E/A) für die Verwendung als
Standard-Slave

Einstellung der Slave-E/A

80
Zur Nutzung des Sicherheitsnetzwerk-Controllers NE1A als Standard-Slave
müssen E/A-Daten für den DeviceNet-Slave erstellt werden. Die Speicher-
blöcke für diese E/A-Daten werden als „Slave-E/A" bezeichnet.
• Es können für maximal zwei Verbindungen Slave-E/A-Blöcke erstellt werden.
• Die maximale Datengröße für die Slave-E/A beträgt 16 Bytes.
• Ist der Parameter „I/O Type" der Slave-E/A auf „Slave IN" eingestellt, kön-
nen die E/A-Daten auch die folgenden Statusinformationen beinhalten.
• Allgemeiner Status
• Status der lokalen Eingänge
• Status der lokalen Ausgänge
• Status der Testausgänge/Muting-Lampe
• Wenn der E/A-Typ für den Sicherheits-Slave bei einem Sicherheitsnetz-
werk-Controller NE1A ab Version 1.0 „Slave IN" lautet, können auch die
folgenden Überwachungsdaten lokaler E/A in die E/A-Daten aufgenom-
men werden.
• Überwachung der lokalen Eingänge
• Überwachung der lokalen Ausgänge
Die Einstellung der Slave-E/A erfordert folgende Einstellungen:
1. Festlegen der Verbindungsart
2. Festlegen der E/A-Tags
3. Festlegen der zusätzlich zu übertragenden Statusinformationen
4. Festlegen der zusätzlichen Überwachungsdaten lokaler E/A

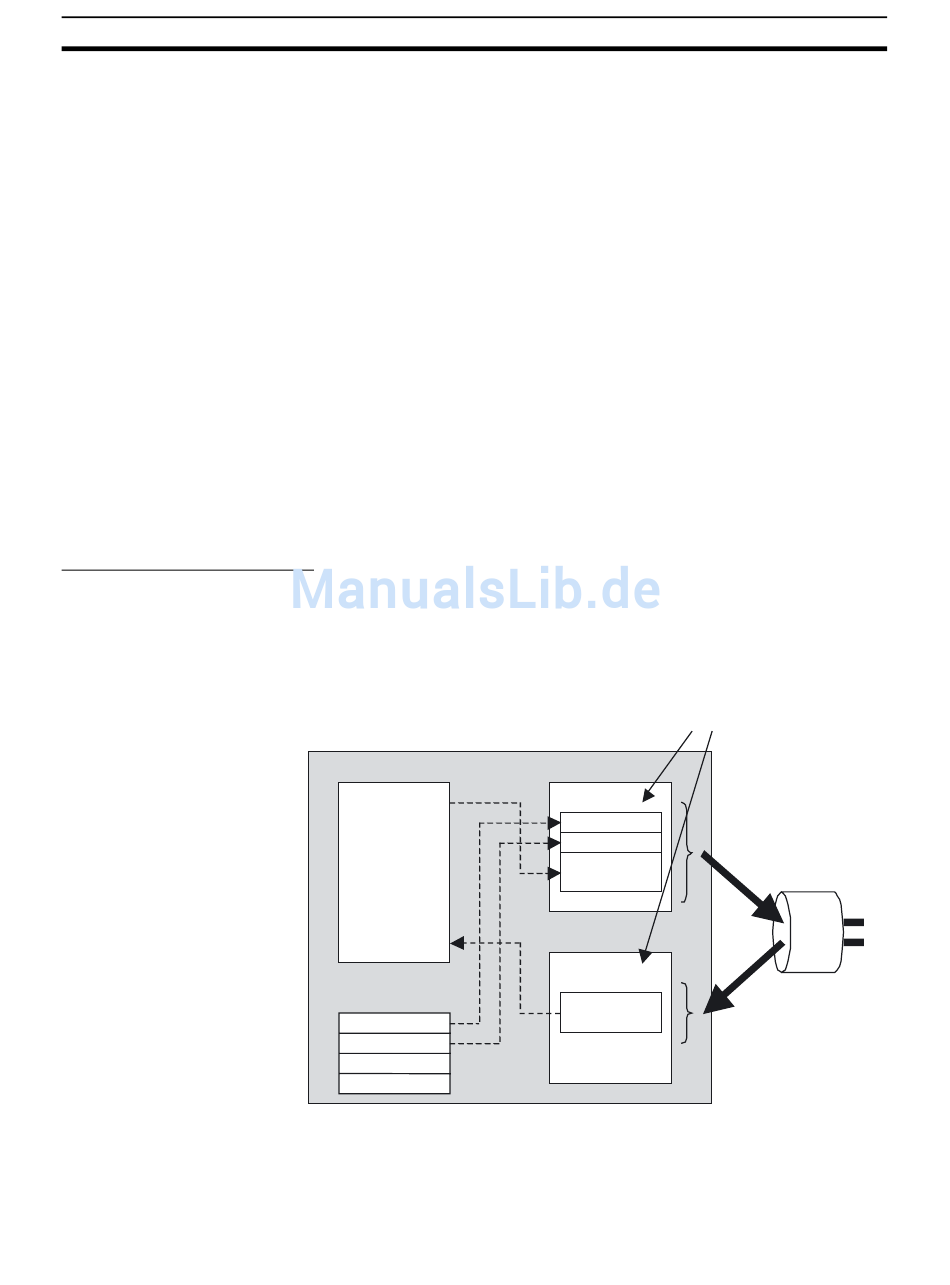

NE1A (Standard-Slave)
Anwender-
programm
Statusdaten
Slave-E/A
IN
Status A
Status B
Eingangsdaten
OUT
Ausgangsdaten
Abschnitt 4-6
Verbindung
