Anschluss Eines Lichtgitters - Omron NE1A-SCPU01-V1 Bedienungsanleitung

Verdrahtung

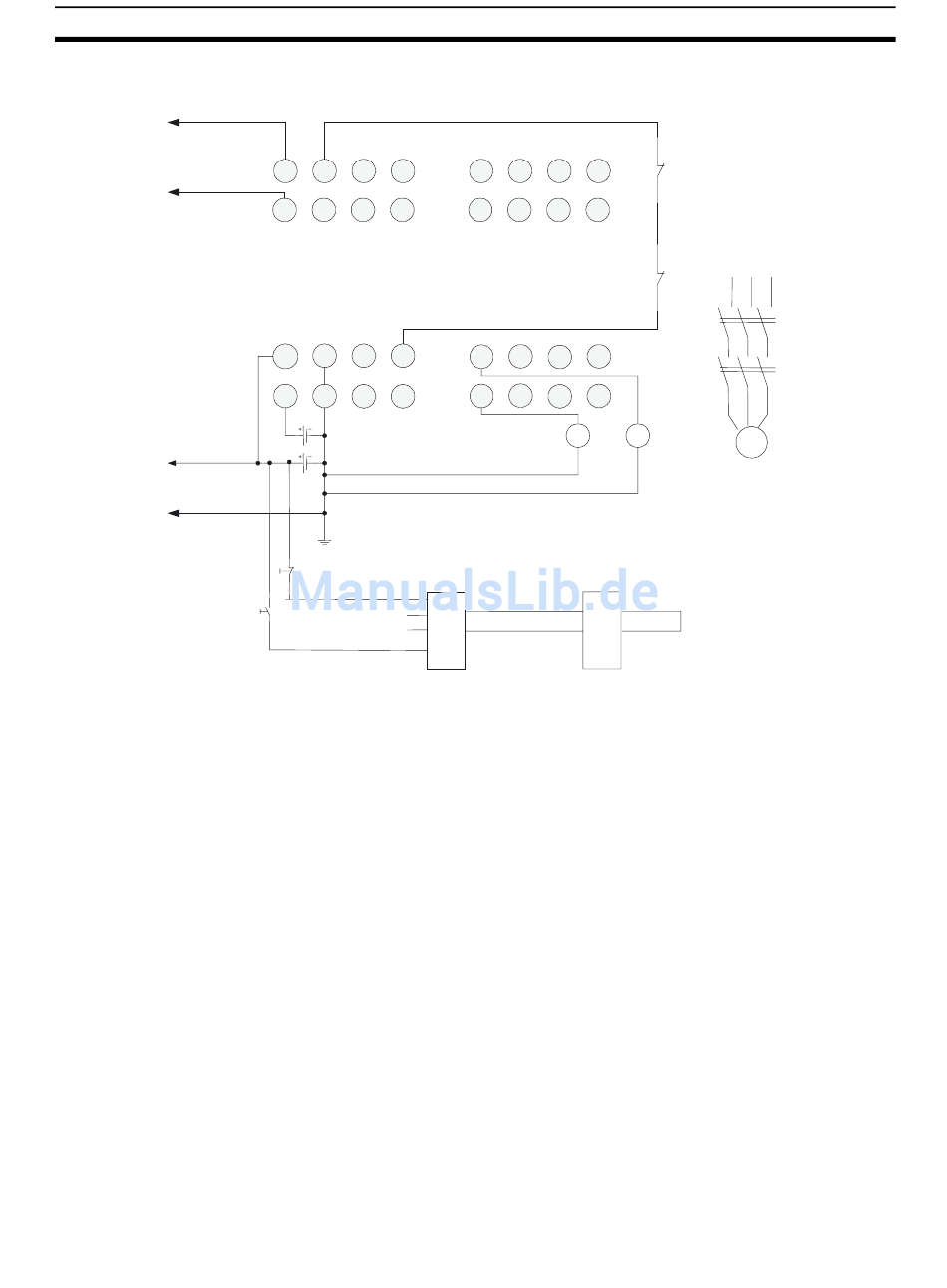

Anschluss eines Lichtgitters

Empfänger-
Schaltausgang 1 (grün)
Empfänger-
Schaltausgang 2 (weiß)
Sender: + 24 V (braun)
Empfänger: + 24 V (braun)
Sender: 0 V (blau),
Abschirmung
Empfänger: 0 V (blau),
Abschirmung
Hinweis
Hinweis
I2 I4 I6
I0
I3
I1 I5
I7
V1
G1 T0 T2
G2
V2 T1 T3
E2
E1
S2
Rücksetzeingang (gelb)
S1
Rot: offen
Sperreingang (weiß)
Testeingang (grün)
Schließen Sie die Klemmen V0 und G0 (Spannungsversorgung für die inter-
nen Schaltkreise) an eine 24-V-DC-Spannungsversorgung an.
Das Beispiel zeigt die Klemmenbelegung eines Sicherheitsnetzwerk-Control-
lers NE1A-SCPU01(-V1).
I14
I8 I10 I12
I9 I11 I13
I15
O6
O2
O0 O4
O3
O1 O5 O7
KM2
Lichtgitter: OMRON F3SN-A
RS-485 (grau)
RS-485 (rosa)
Sender Empfänger
E1 und E2: 24-V-DC-Spannungs-versorgung
S1: Testtaster
S2: Sperr-Rücksetztaster
KM1 und KM2: Schütze
M: Motor
Abschnitt 3-2
KM1 (Öffner)
KM2 (Öffner)
KM1
KM2
KM1
M
Eingang für externe
Relaisüberwachung (rot)
Hilfsausgang (gelb)
