Befehlsreferenz: Funktionsblöcke

Override-Funktion

Mit der Override-Funktion kann der Sicherheitsausgang auch dann auf EIN
gesetzt werden, wenn das Lichtunterbrechungssignal des Lichtgitters inaktiv

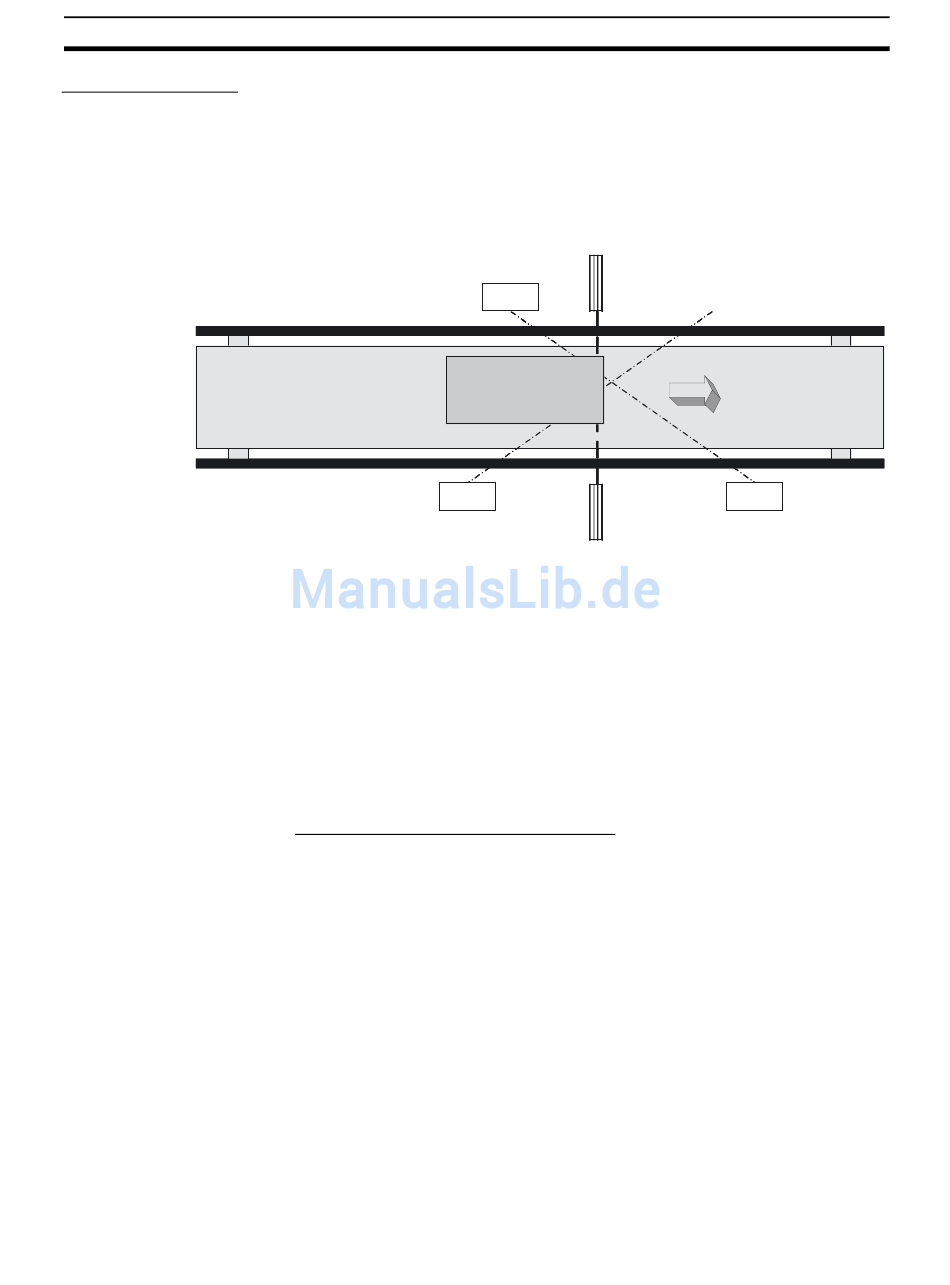

ist. Wenn ein Objekt während des Transports hängen bleibt (siehe Abbildung
unten), kann das System nicht mehr in den normalen Betrieb zurückversetzt
werden, ohne dass das Objekt mit Gewalt beseitigt wird. In diesem Fall kann
die Override-Funktion dazu verwendet werden, das Objekt aus dem Erfas-
sungsbereich des Lichtgitters zu transportieren.
MS11
MS11: Mit Muting-Signal 11 verbundener Muting-Sensor
MS12: Mit Muting-Signal 12 verbundener Muting-Sensor
Override-Sequenz
1. Im obigen Blockschaltbild ist das Signal „Output Enable" AUS.
2. Wenn „Override Input" zu EIN wechselt, beginnt die Override-Funktion und
„Override Status" wechselt zu EIN. Solange die Override-Eingänge auf
EIN gesetzt sind, bleibt der Muting-Status zwangsweise aktiviert und die
beiden Signale „Muting Status" und „Output Enable" sind EIN.
3. Wenn sich das Objekt nach rechts bewegt, bis es nicht mehr von MS12 er-
fasst wird, wird der mittels Override-Funktion erzwungene Muting-Status
aufgehoben, und „Muting Status" und „Override Status" wechseln zu AUS.
■ Override: Start- und Stoppbedingungen
■
Start-Bedingungen
Wenn die folgenden Voraussetzungen erfüllt sind, beginnt die Override-Funk-
tion und die Signale „Output Enable", „Muting Status" und „Override Status"
wechseln alle zu EIN.
1. Mindestens ein Muting-Signal ist auf EIN gesetzt.
2. Das Lichtgitter ist inaktiv (blockiert).
3. Das Signal „Output Enable" ist auf AUS gesetzt.
4. „Override Input" ist EIN (Einzelkonfiguration) oder „Active" (Dualkonfigura-
tion).
Lichtgitter
MS12
Objekt
Abschnitt 6-5
Reflektor
Reflektor
