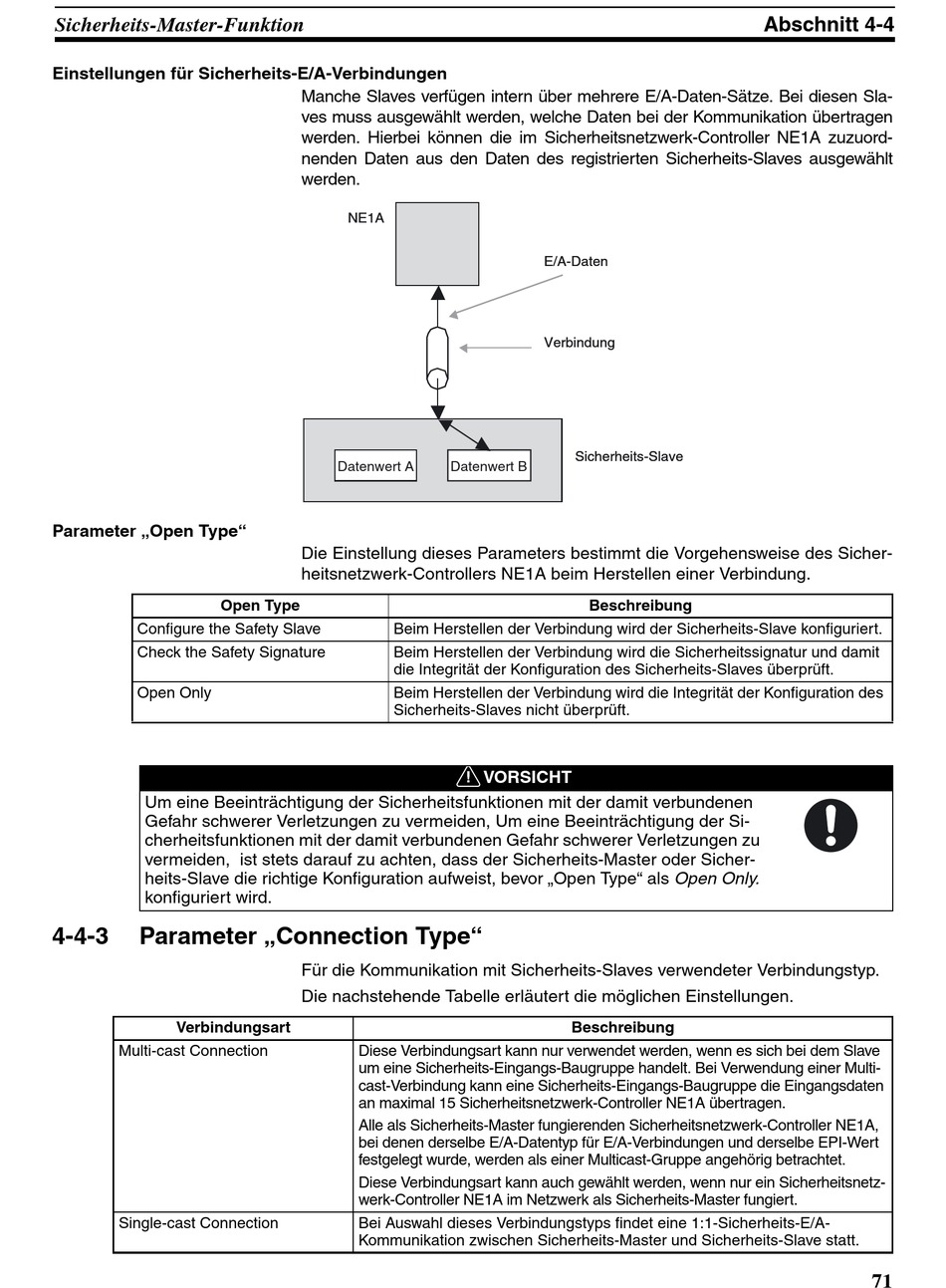

Sicherheits-Master-Funktion
Einstellungen für Sicherheits-E/A-Verbindungen
Parameter „Open Type"
Open Type
Configure the Safety Slave
Check the Safety Signature
Open Only
Um eine Beeinträchtigung der Sicherheitsfunktionen mit der damit verbundenen
Gefahr schwerer Verletzungen zu vermeiden, Um eine Beeinträchtigung der Si-
cherheitsfunktionen mit der damit verbundenen Gefahr schwerer Verletzungen zu
vermeiden, ist stets darauf zu achten, dass der Sicherheits-Master oder Sicher-
heits-Slave die richtige Konfiguration aufweist, bevor „Open Type" als Open Only.
konfiguriert wird.
4-4-3
Parameter „Connection Type"
Verbindungsart
Multi-cast Connection
Single-cast Connection
Manche Slaves verfügen intern über mehrere E/A-Daten-Sätze. Bei diesen Sla-
ves muss ausgewählt werden, welche Daten bei der Kommunikation übertragen
werden. Hierbei können die im Sicherheitsnetzwerk-Controller NE1A zuzuord-
nenden Daten aus den Daten des registrierten Sicherheits-Slaves ausgewählt
werden.
NE1A
NE1A
Datenwert A
Datenwert A
Datenwert B
Datenwert B
Die Einstellung dieses Parameters bestimmt die Vorgehensweise des Sicher-
heitsnetzwerk-Controllers NE1A beim Herstellen einer Verbindung.
Beim Herstellen der Verbindung wird der Sicherheits-Slave konfiguriert.
Beim Herstellen der Verbindung wird die Sicherheitssignatur und damit
die Integrität der Konfiguration des Sicherheits-Slaves überprüft.
Beim Herstellen der Verbindung wird die Integrität der Konfiguration des
Sicherheits-Slaves nicht überprüft.
!VORSICHT
Für die Kommunikation mit Sicherheits-Slaves verwendeter Verbindungstyp.
Die nachstehende Tabelle erläutert die möglichen Einstellungen.
Diese Verbindungsart kann nur verwendet werden, wenn es sich bei dem Slave
um eine Sicherheits-Eingangs-Baugruppe handelt. Bei Verwendung einer Multi-
cast-Verbindung kann eine Sicherheits-Eingangs-Baugruppe die Eingangsdaten
an maximal 15 Sicherheitsnetzwerk-Controller NE1A übertragen.
Alle als Sicherheits-Master fungierenden Sicherheitsnetzwerk-Controller NE1A,
bei denen derselbe E/A-Datentyp für E/A-Verbindungen und derselbe EPI-Wert
festgelegt wurde, werden als einer Multicast-Gruppe angehörig betrachtet.
Diese Verbindungsart kann auch gewählt werden, wenn nur ein Sicherheitsnetz-
werk-Controller NE1A im Netzwerk als Sicherheits-Master fungiert.
Bei Auswahl dieses Verbindungstyps findet eine 1:1-Sicherheits-E/A-
Kommunikation zwischen Sicherheits-Master und Sicherheits-Slave statt.
E/A-Daten
E/A-Daten
Verbindung
Verbindung
Sicherheits-Slave
Sicherheits-Slave
Beschreibung
Beschreibung
Abschnitt 4-4
