Befehlsreferenz: Funktionsblöcke
Optionaler Ausgang
Einstellung „Use Fault Present"
Wahrheitstabellen
138
Bei der Programmierung kann auch der folgende Fehlerausgang genutzt wer-
den. Damit dieser optionale Ausgang im Logik-Editor angezeigt wird, muss
das Kontrollkästchen auf der Registerkarte „Out Point" des Eigenschaftendia-
logfelds des Funktionsblocks aktiviert werden.
• Discrepancy Error
Bei der Programmierung kann auch der Ausgang „Fault Present" genutzt werden.
Damit dieser optionale Ausgang im Logik-Editor angezeigt wird, muss das Kon-
trollkästchen „Fault Present" auf der Registerkarte „Out Point" des Eigenschaften-
dialogfelds des Funktionsblocks aktiviert werden.
Eingang 1 (Öffner)
Eingang 2 (Öffner)

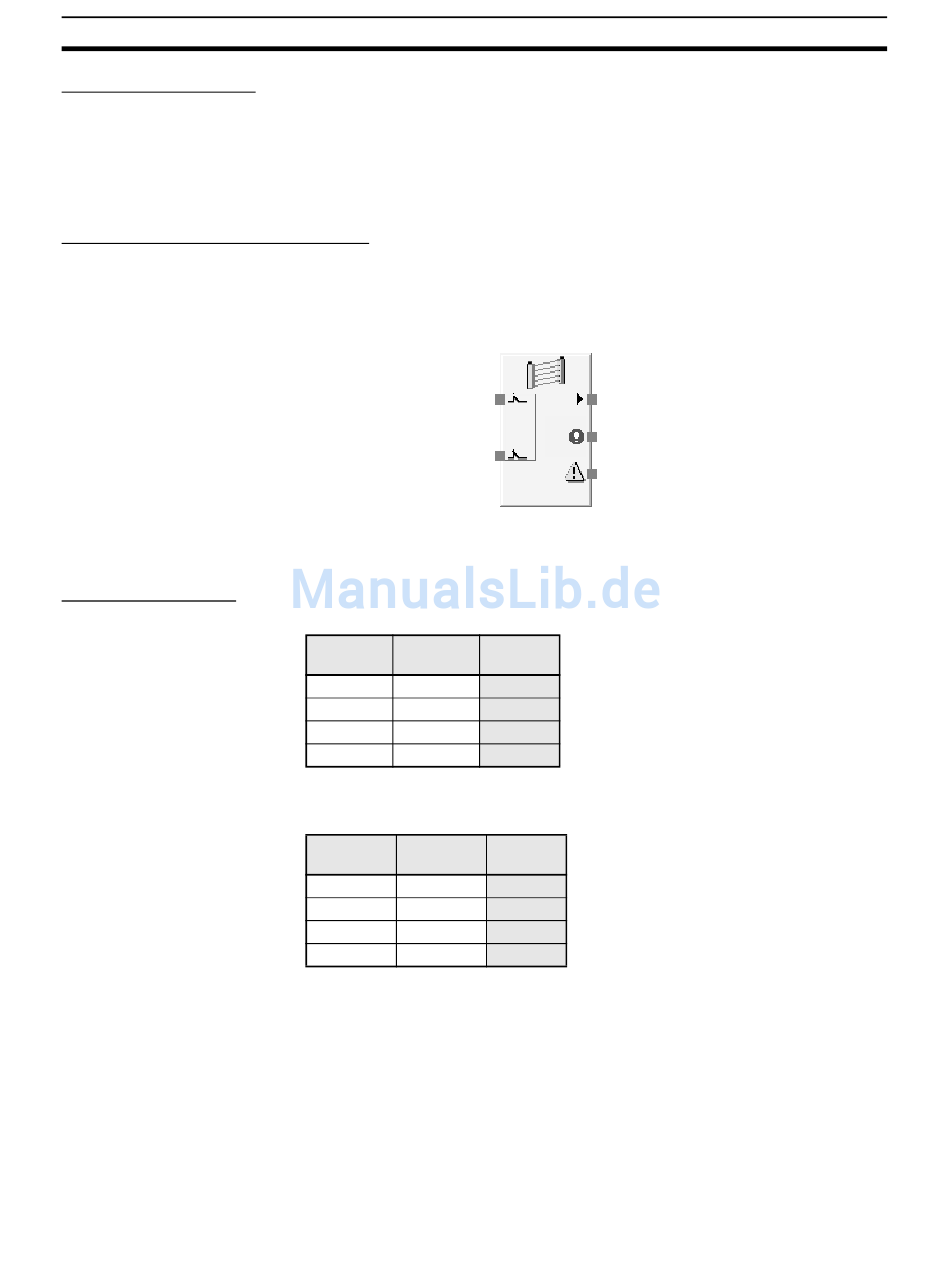

Funktionsblock für die Lichtgitter-Überwachung mit maximaler Eingangs-
und Ausgangszahl
Einstellung: Dual Channel Equivalent
Eingang 1 Eingang 2
(Öffner) (Öffner)
0 0
0 1
1 0
1 1
0: AUS, 1: EIN
Einstellung: Dual Channel Complementary
Eingang 1 Eingang 2
(Öffner) (Schließer)
0 0
0 1
1 0
1 1
0: AUS, 1: EIN
Output Enable
Diskrepanzfehler
FaultPresent
Output
Enable
0
0
0
1
Output
Enable
0
0
1
0
Abschnitt 6-5
