Sicherheitseingänge
5-2-2
Betriebsart der lokalen Sicherheitseingänge (Parameter)
Einstellung
Not used
Test pulse from test
output
Used as a safety input
Used as a standard input An diesen Eingang ist ein Standardgerät (d. h. ein nicht sicheres Gerät) angeschlossen.
5-2-3
Test Source (Parameter)
Hinweis
5-2-4
Eingangsverzögerungen (Einschalt- und Ausschaltverzögerungen)
98
Je nach angeschlossenem externem Gerät muss der Parameter „Input Channel
Mode" (Betriebsart für die lokalen Sicherheitseingänge) entsprechend gesetzt
werden. Details zu den Betriebsarten finden Sie in der nachstehenden Tabelle.
An diesen Eingang ist kein externes Gerät angeschlossen.
Dieser Eingang ist über ein Sicherheitsgerät mit Kontaktausgang mit einem Testaus-
gang verbunden. Bei Auswahl dieses Modus muss für den Parameter „Test Source" der
als Testquelle zu verwendende Testausgang ausgewählt und der Parameter „Test Out-
put Mode" dieses Testausgangs auf Pulse Test Output eingestellt werden. Auf diese
Weise können Kurzschlüsse mit der Versorgungsspannungsleitung, Erdschlüsse sowie
Querschlüsse zwischen Eingangssignalleitungen erkannt werden.
An diesen Eingang ist ein Sicherheitsgerät mit Halbleiterausgang (z. B. Lichtgitter) ange-
schlossen.
Ist der Parameter „Input Channel Mode" eines Sicherheitseingangs auf „Test
Pulse from Test Out" eingestellt, muss der Parameter „Test Source" auf den in
Verbindung mit dem Sicherheitseingang zu verwendenden Testausgang einge-
stellt werden. Ist eine Erkennung von Querschlüssen zwischen Eingangsleitun-
gen erforderlich, muss für jede in diesem Modus betriebene Eingangsleitung ein
anderer Testausgang bestimmt werden.

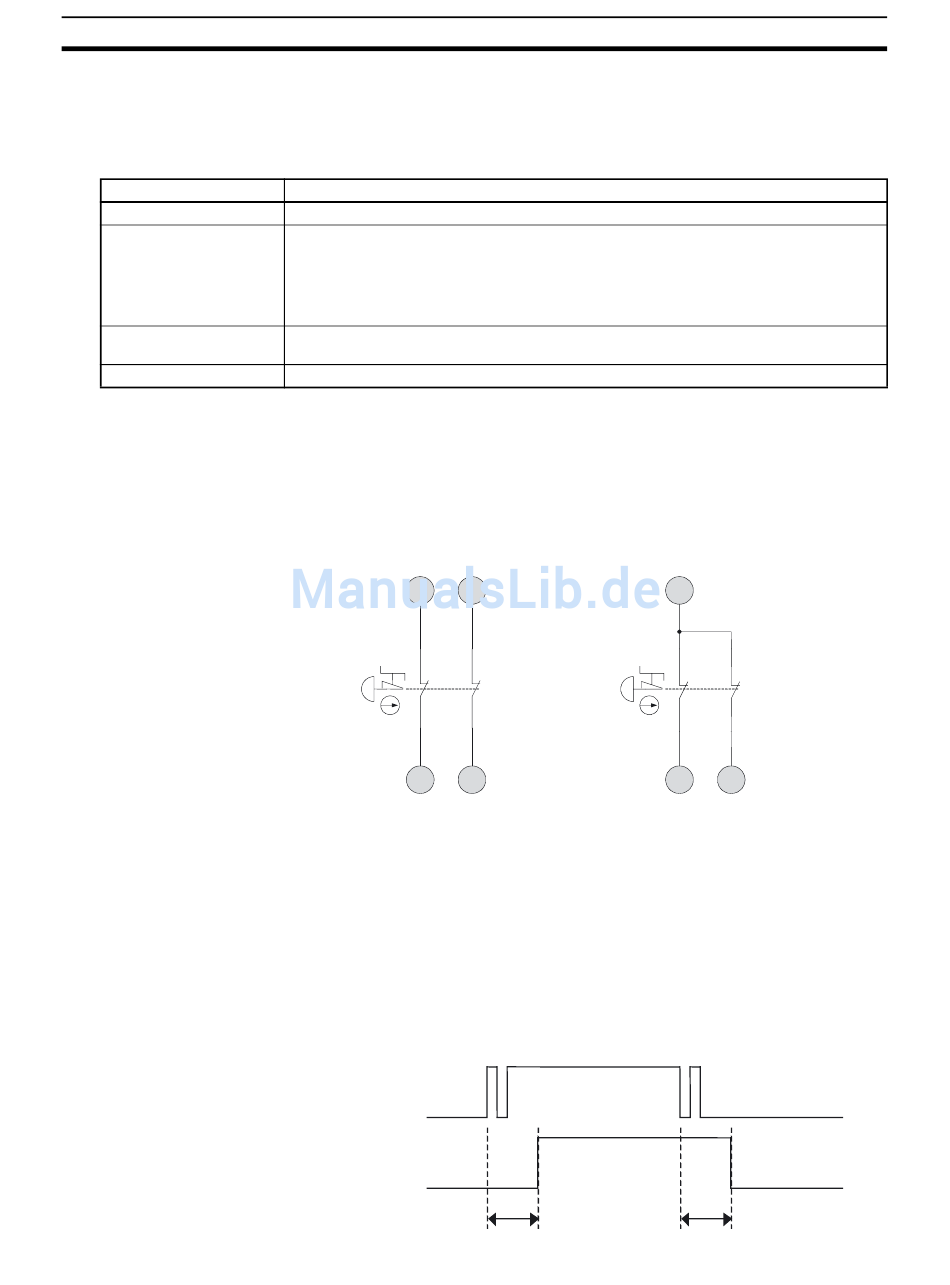

Beispiele:
T0
T1
11
12
IN0
IN1
Querschlusserkennung
zwischen Eingangssignalleitungen
ist erforderlich.
Bei NE1A-SCPU02 können die Klemmen T0 bis T3 als Testquellen für IN0 bis
IN19 festgelegt werden. Die Klemmen T4 bis T7 können als Testquellen für
IN20 bis IN39 festgelegt werden.
Für die lokalen Sicherheitseingänge des Sicherheitsnetzwerk-Controllers
NE1A können Verzögerungszeiten zwischen 0 und 126 ms (jeweils als Vielfa-
che der Zykluszeit des Sicherheitsnetzwerk-Controllers NE1A) eingestellt
werden. Diese Eingangsverzögerungen erleichtern die Unterdrückung von
Kontaktprellen und Störeinflüssen.
Sicherheitseingang
(Signal z. B. durch
Positionsschalter)
E/A-Tag
Beschreibung
21
22
Querschlusserkennung
zwischen Eingangssignalleitungen
ist nicht erforderlich.
Einschaltverzögerungszeit
Abschnitt 5-2
T0
11
21
12
22
IN0
IN1
Ausschaltverzögerungszeit
