Parametrieren von Funktionsblöcken
Diskrepanzzeit
114
Bei Verwendung einer der Eingangsarten „Dual Channel Equivalent" oder „Dual
Channel Complementary" kann die Diskrepanzzeit (die zeitliche Abweichung zwi-
schen den Zustandsänderungen der beiden Eingänge) ausgewertet werden.
Dabei wird die Zeit zwischen der Änderung des Zustands eines der beiden im
Zweikanalmodus betriebenen Eingänge bis zur Änderung des Zustands des
anderen Eingangs überwacht. Erfolgt diese Zustandsänderung nicht vor
Ablauf der eingestellten Diskrepanzzeit, tritt ein Fehler auf und der Ausgang
„Output Enable" des Funktionsblocks wird nicht auf EIN gesetzt.
Zweikanalmodus
Dual Channel Equivalent
• Eingang 1: Öffner
• Eingang 2: Öffner
Dual Channel Complementary
• Eingang 1: Öffner
• Eingang 2: Schließer
Die Zweikanalmodi können zur Feststellung von Fehlern in Sicherheitsgerä-
ten und deren Verdrahtung eingesetzt werden.
Die Zeit zwischen Eingangsänderungen wird nicht überwacht, wenn die Dis-
krepanzzeit auf „0" gesetzt wird.
Die Überwachung der Diskrepanzzeit erfolgt sowohl beim Übergang von EIN
nach AUS als auch beim Übergang von AUS nach EIN.

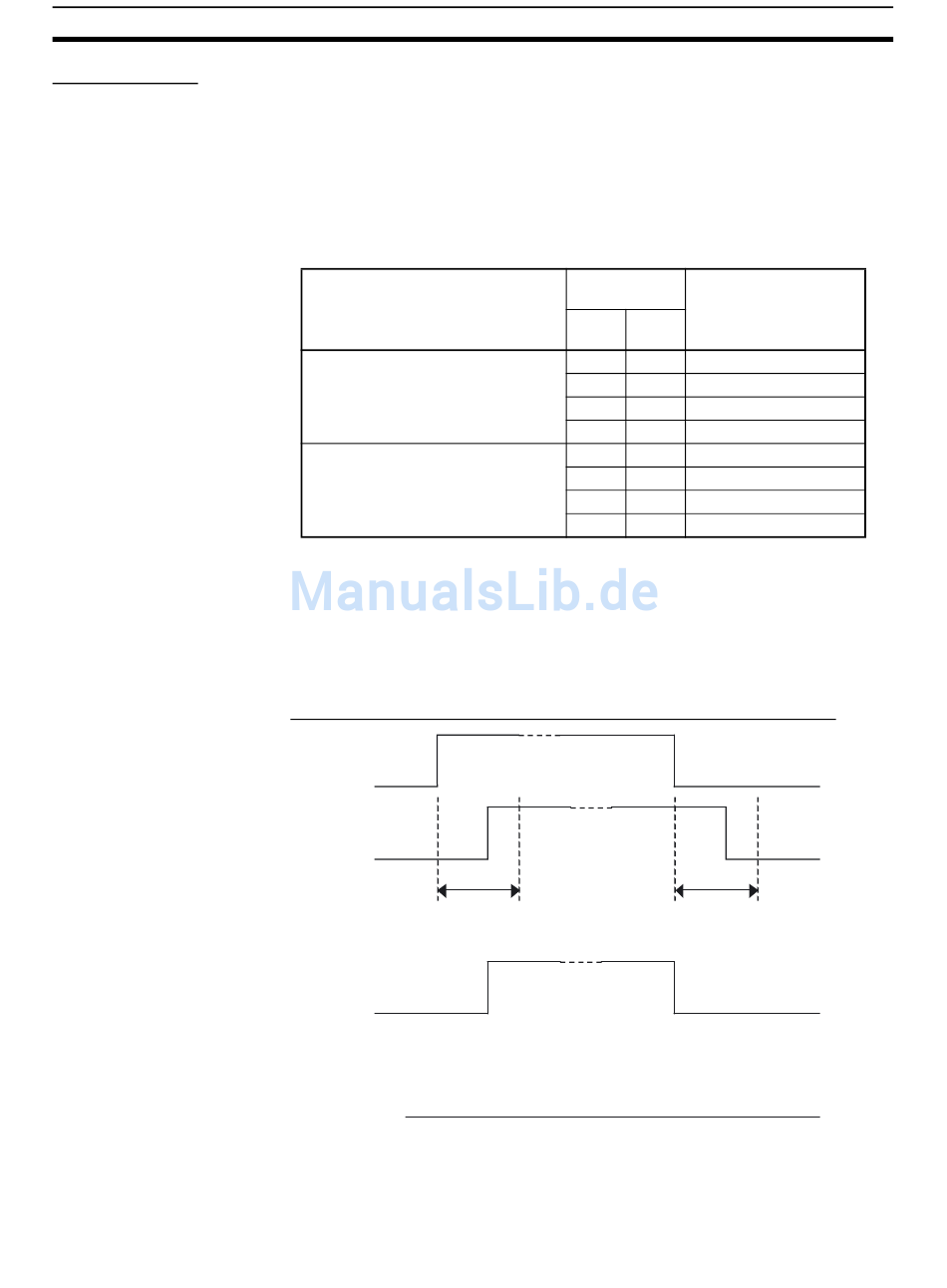

■ Normales Verhalten bei der Einstellung „Dual Channel Equivalent"
Eingang 1
Eingang 2
Discrepancy time
Output
Enable
Diskrepanzfehler
Normal
Eingangs- Eingangssignalstatus
signale
Ein- Ein-
gang 1 gang 2
0 0
0 1 abweichend
1 0 abweichend
1 1
0 0 abweichend
0 1
1 0
1 1 abweichend
Discrepancy time
Abschnitt 6-3
Inaktiv
Aktiv
Inaktiv
Aktiv
