Systemkonfiguration
Kombiniertes System aus einem Sicherheitssteuerungssystem und einem SPS-
Überwachungssystem
Überwachungssystem
Standard-SPS
Standard-Master
Standard-E/A-
und Explicit-Message-
Kommunikation
WICHTIG
10

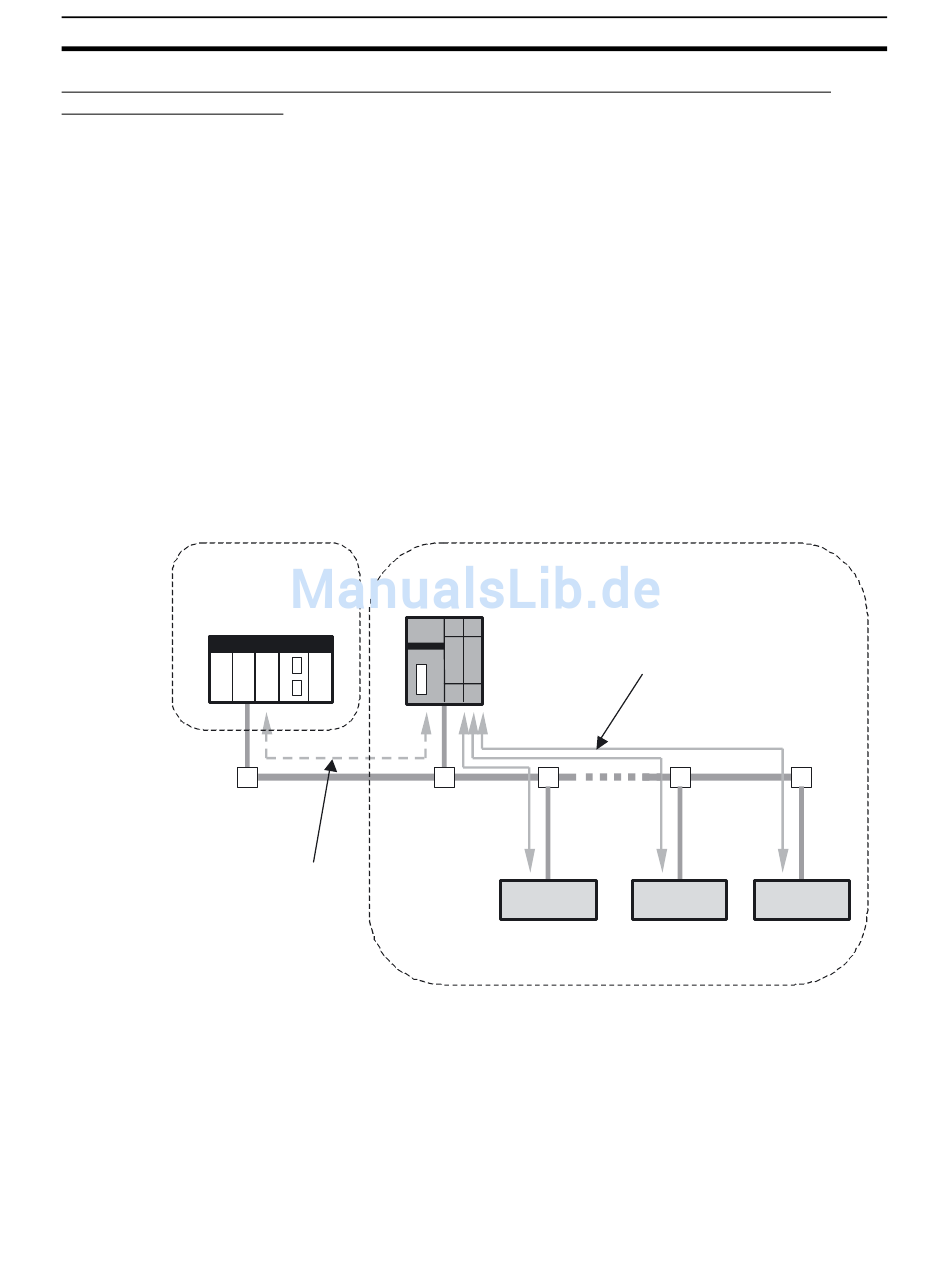

Dieses System nutzt den Sicherheitsnetzwerk-Controller NE1A als Sicher-
heits-Master, der die Sicherheits-Slaves in diesem dezentralen Sicherheits-
E/A-System steuert und überwacht.
Für die Überwachungskomponente wird der Sicherheitsnetzwerk-Controller
NE1A als Standard-Slave genutzt, der über Standard-E/A-Kommunikation mit
dem Standard-Master kommuniziert. Der Sicherheitsnetzwerk-Controller
NE1A fungiert gleichzeitig als Sicherheits-Master und als Standard-Slave.
Als Standard-Slave kann der Sicherheitsnetzwerk-Controller NE1A Standard-
E/A-Kommunikation über bis zu zwei Verbindungen mit bis zu 16 Bytes je Ver-
bindung durchführen. Für E/A-Verbindungen werden vier Protokolle (Poll,
Bitstrobe, COS und Cyclic) unterstützt. Der Sicherheitsnetzwerk-Controller
NE1A kann nicht als Standard-Master fungieren.
Das Sicherheitssteuerungssystem kann durch eine Standard-SPS überwacht
werden. Dazu können die Statusinformationen des Sicherheitsnetzwerk-Con-
trollers NE1A (allgemeiner Status, Fehlerstatus usw.) in der Standard-SPS
zugeteilt oder die Ergebnisse von Logikoperationen über Standard-E/A-Kom-
munikation an die Standard-SPS übermittelt werden.
Sicherheits- und Überwachungssystem können kombiniert und mit Standard-
und Sicherheitsgeräten in ein und demselben Netzwerk realisiert werden.
NE1A
Sicherheits-Master
Standard-Slave
Insgesamt können bis zu 64 Standard- und Sicherheitsknoten an das Netz-
werk angeschlossen werden.
Bei den durch Standard-E/A- und Explicit Message-Kommunikation übertra-
genen Datenattributen handelt es sich um Nicht-Sicherheits-Daten. Bei der
Generierung dieser Daten werden die erforderlichen Maßnahmen für Sicher-
heitsdaten nicht ergriffen. Diese Daten dürfen daher nicht für die Konfiguration
des Sicherheitssteuerungssystems eingesetzt werden.
Sicherheitssteuerungssystem
Sicherheits-E/A-Kommunikation
Sicherheits-Slave
Sicherheits-Slaves anderer Hersteller
der DST1-Serie
