Befehlsreferenz: Funktionsblöcke
Allgemeine Beschreibung
WICHTIG
Parametereinstellungen
Optionaler Ausgang
Einstellung „Use Fault Present"
Der Funktionsblock für die NOT-AUS-Taster-Überwachung ermöglicht die
Überwachung eines NOT-AUS-Tasters.
Der Ausgang „Output Enable" wird auf EIN gesetzt, wenn aufgrund der Ein-
gangssignale des überwachten NOT-AUS-Tasters feststeht, dass dieser nicht
betätigt ist. Der Ausgang „Output Enable" wird auf AUS gesetzt, wenn auf-
grund der Eingangssignale des überwachten NOT-AUS-Tasters feststeht,
dass dieser betätigt ist oder wenn innerhalb des Funktionsblocks ein Fehler
festgestellt wird.
NOT-AUS-Anwendungen benötigen eine manuelle Rücksetzfunktion. Bei Ver-
wendung des Funktionsblocks für die NOT-AUS-Taster-Überwachung muss
auch die Logikfunktion „Reset" verwendet werden.
Programmierbeispiele finden Sie unter A-1-1 NOT-AUS-Anwendung: Zweika-
nal-Modus mit manueller Rücksetzung.
Einstellung
Input Type
Single Channel
Dual Channel Equivalent
Dual Channel Complementary
Discrepancy Time
0 bis 30 s (in 10-ms-Schritten)
Bei der Einstellung 0 erfolgt keine Überprüfung
der Diskrepanzzeit.
Die Diskrepanzzeit muss größer sein als die Zykluszeit des Sicherheitsnetz-
werk-Controllers NE1A.
Bei der Programmierung kann auch der folgende Fehlerausgang genutzt wer-
den. Damit dieser optionale Ausgang im Logik-Editor angezeigt wird, muss
das Kontrollkästchen auf der Registerkarte „Out Point" des Eigenschaftendia-
logfelds des Funktionsblocks aktiviert werden.
• Discrepancy Error
Bei der Programmierung kann auch der Ausgang „Fault Present" genutzt werden.
Damit dieser optionale Ausgang im Logik-Editor angezeigt wird, muss das Kon-
trollkästchen „Fault Present" auf der Registerkarte „Out Point" des Eigenschaften-
dialogfelds des Funktionsblocks aktiviert werden.
Eingang 1 (Öffner)
Eingang 2 (Öffner)

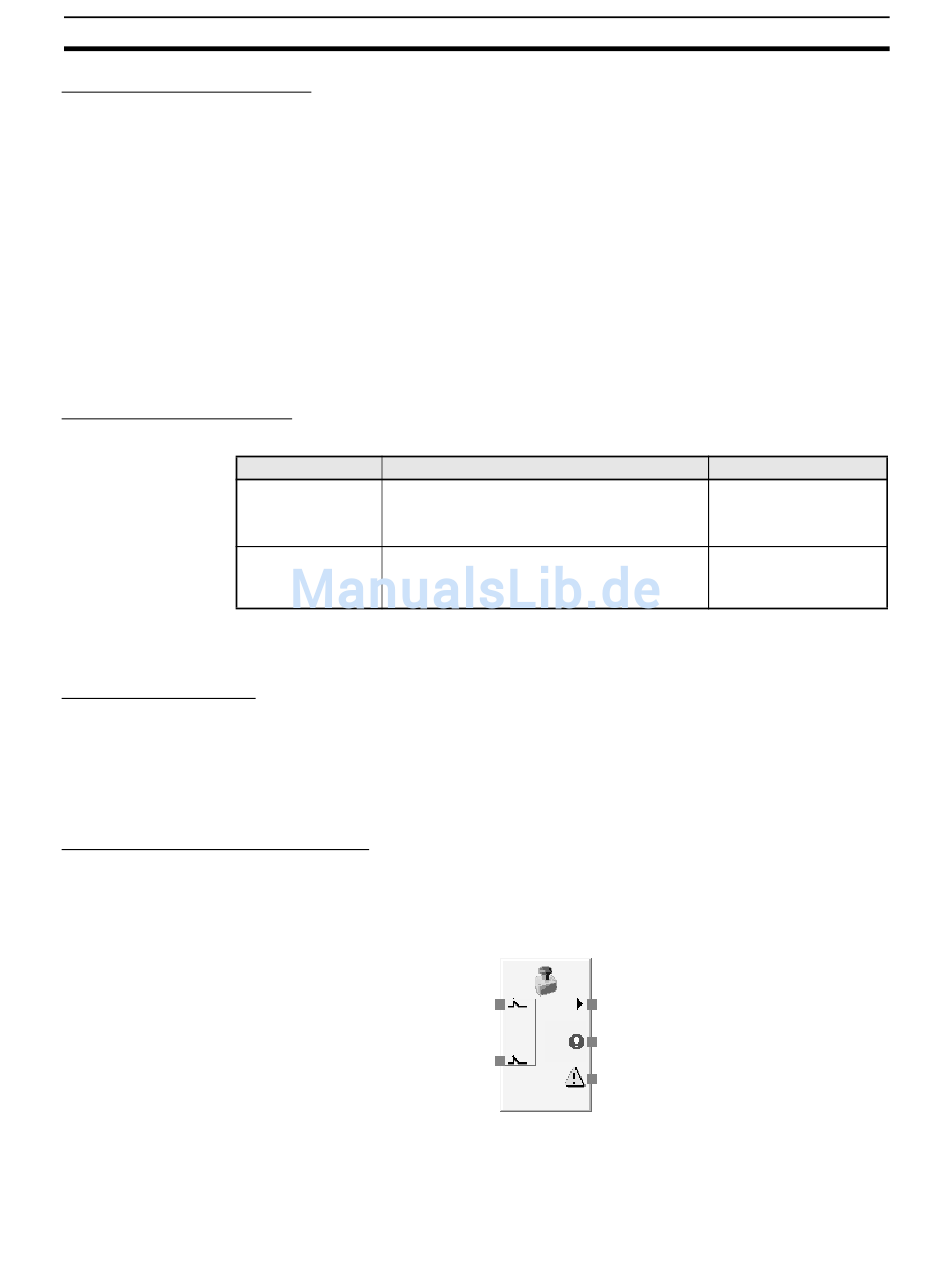

Funktionsblock für die NOT-AUS-Taster-Überwachung mit maximaler Ein-
gangs- und Ausgangszahl
Einstellbereich
Output Enable
Discrepancy Error
FaultPresent
Abschnitt 6-5
Standardeinstellung
Dual Channel Equivalent
30 ms
