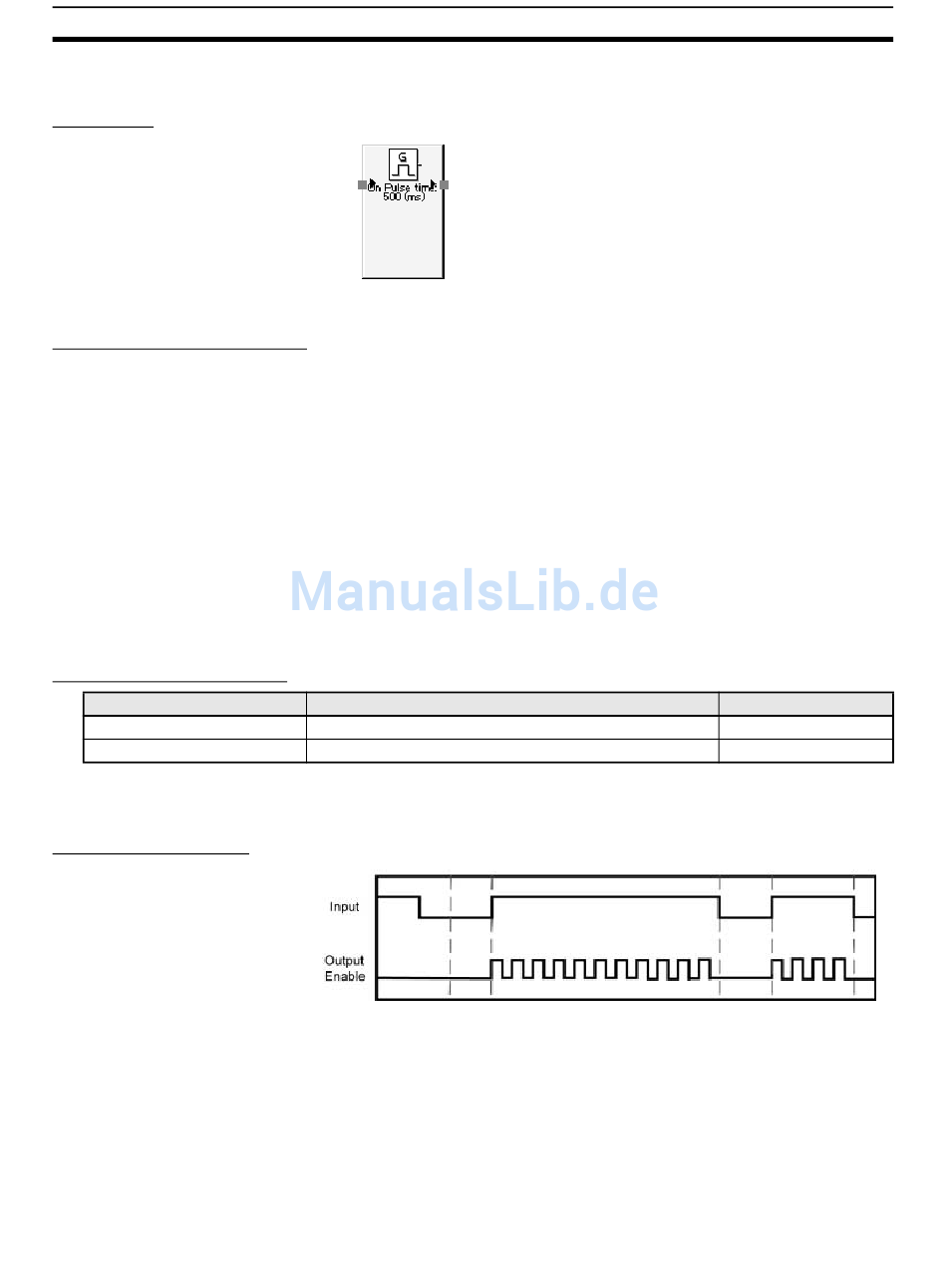

6-5-14 Funktionsblock: Impulsgeber
Diagramm
Allgemeine Beschreibung
Hinweis
Parametereinstellungen
Einstellung
ON Pulse Time
OFF Pulse Time
Zeitablaufdiagramm
172
Eingang
Output Enable
Standardbelegung (Ein- und Ausgänge)
Diese Funktion steht nur beim Sicherheitsnetzwerk-Controller NE1A ab Gerä-
teversion 1.0 zur Verfügung.
Der Funktionsblock „Pulse Generator" erzeugt einen EIN/AUS-Impuls am
Signal „Output Enable", während das Eingangssignal des Funktionsblocks
EIN ist.
Ein- und Ausschaltdauer des Impulses können unabhängig voneinander in
10-ms-Schritten zwischen 10 ms und 3 s eingestellt werden. Bei einer Ein-
schaltdauer von 100 ms und einer Ausschaltdauer von 500 ms wird das
Signal immer wieder für 100 ms aktiviert (EIN) und dann für 500 ms deakti-
viert (AUS).
Die Fehlertoleranz der Ausgangsimpulslänge entspricht der Zykluszeit. Wenn
beispielsweise bei einer Zykluszeit von 7 ms eine Impulsdauer von 100 ms
eingestellt ist, beträgt der Ausgangsimpuls 93 bis 107 ms.
Einstellbereich
10 ms bis 3 s (in 10-ms-Schritten)
10 ms bis 3 s (in 10-ms-Schritten)
Der Zeitsollwert muss größer sein die Zykluszeit des Sicherheitsnetzwerk-
Controllers NE1A.
IDLE RUN
Abschnitt 6-5
Standardeinstellung
500 ms
500 ms
