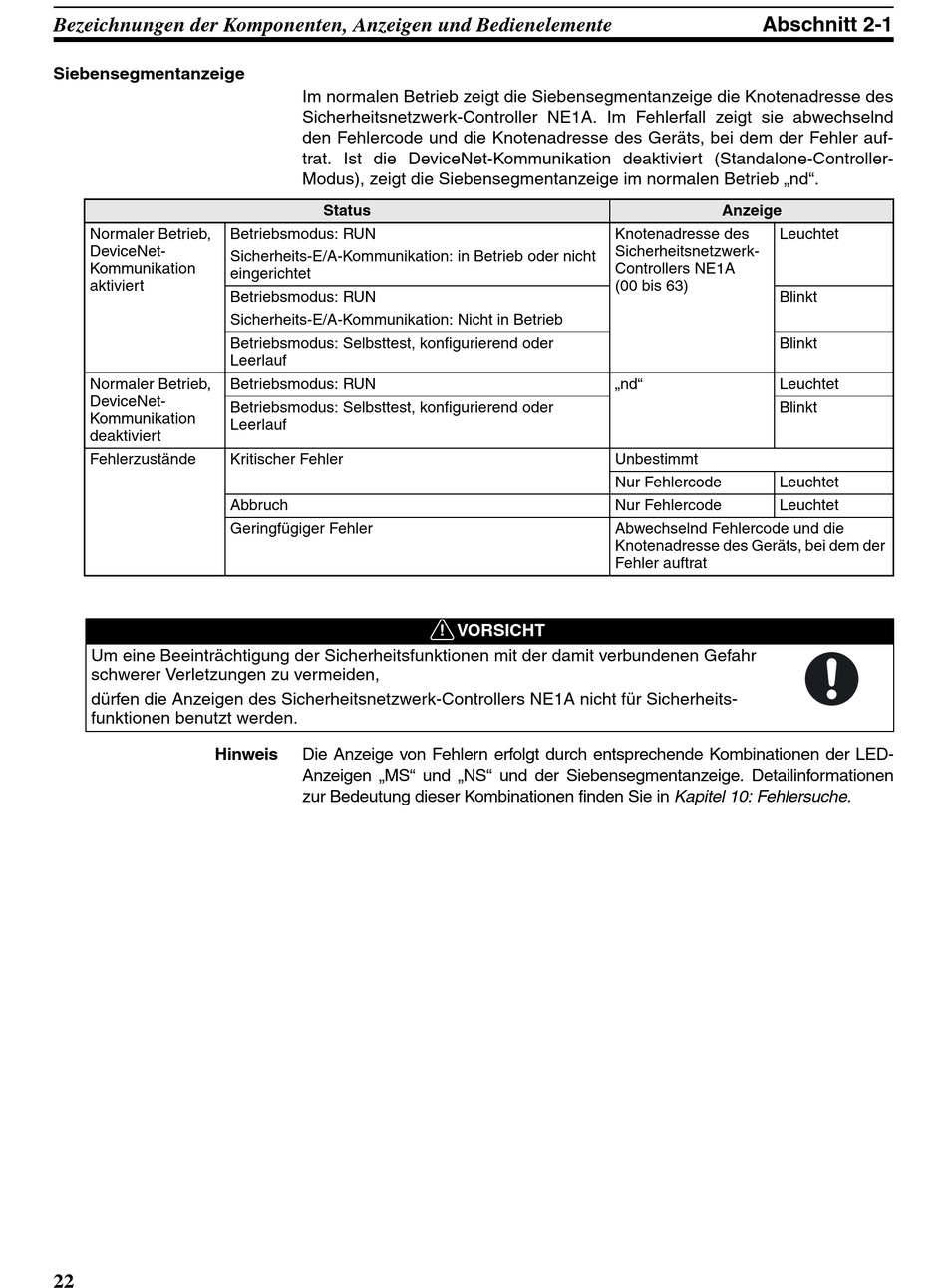

Bezeichnungen der Komponenten, Anzeigen und Bedienelemente
Siebensegmentanzeige
Normaler Betrieb,
Betriebsmodus: RUN
DeviceNet-
Sicherheits-E/A-Kommunikation: in Betrieb oder nicht
Kommunikation
eingerichtet
aktiviert
Betriebsmodus: RUN
Sicherheits-E/A-Kommunikation: Nicht in Betrieb
Betriebsmodus: Selbsttest, konfigurierend oder
Leerlauf
Normaler Betrieb,
Betriebsmodus: RUN
DeviceNet-
Betriebsmodus: Selbsttest, konfigurierend oder
Kommunikation
Leerlauf
deaktiviert
Fehlerzustände
Kritischer Fehler
Abbruch
Geringfügiger Fehler
Um eine Beeinträchtigung der Sicherheitsfunktionen mit der damit verbundenen Gefahr
schwerer Verletzungen zu vermeiden,
dürfen die Anzeigen des Sicherheitsnetzwerk-Controllers NE1A nicht für Sicherheits-
funktionen benutzt werden.
Hinweis
22
Im normalen Betrieb zeigt die Siebensegmentanzeige die Knotenadresse des
Sicherheitsnetzwerk-Controller NE1A. Im Fehlerfall zeigt sie abwechselnd
den Fehlercode und die Knotenadresse des Geräts, bei dem der Fehler auf-
trat. Ist die DeviceNet-Kommunikation deaktiviert (Standalone-Controller-
Modus), zeigt die Siebensegmentanzeige im normalen Betrieb „nd".
Status
!VORSICHT
Die Anzeige von Fehlern erfolgt durch entsprechende Kombinationen der LED-
Anzeigen „MS" und „NS" und der Siebensegmentanzeige. Detailinformationen
zur Bedeutung dieser Kombinationen finden Sie in Kapitel 10: Fehlersuche.
Abschnitt 2-1
Anzeige
Knotenadresse des
Leuchtet
Sicherheitsnetzwerk-
Controllers NE1A
(00 bis 63)
Blinkt
Blinkt
„nd"
Leuchtet
Blinkt
Unbestimmt
Nur Fehlercode
Leuchtet
Nur Fehlercode
Leuchtet
Abwechselnd Fehlercode und die
Knotenadresse des Geräts, bei dem der
Fehler auftrat
