OMRON

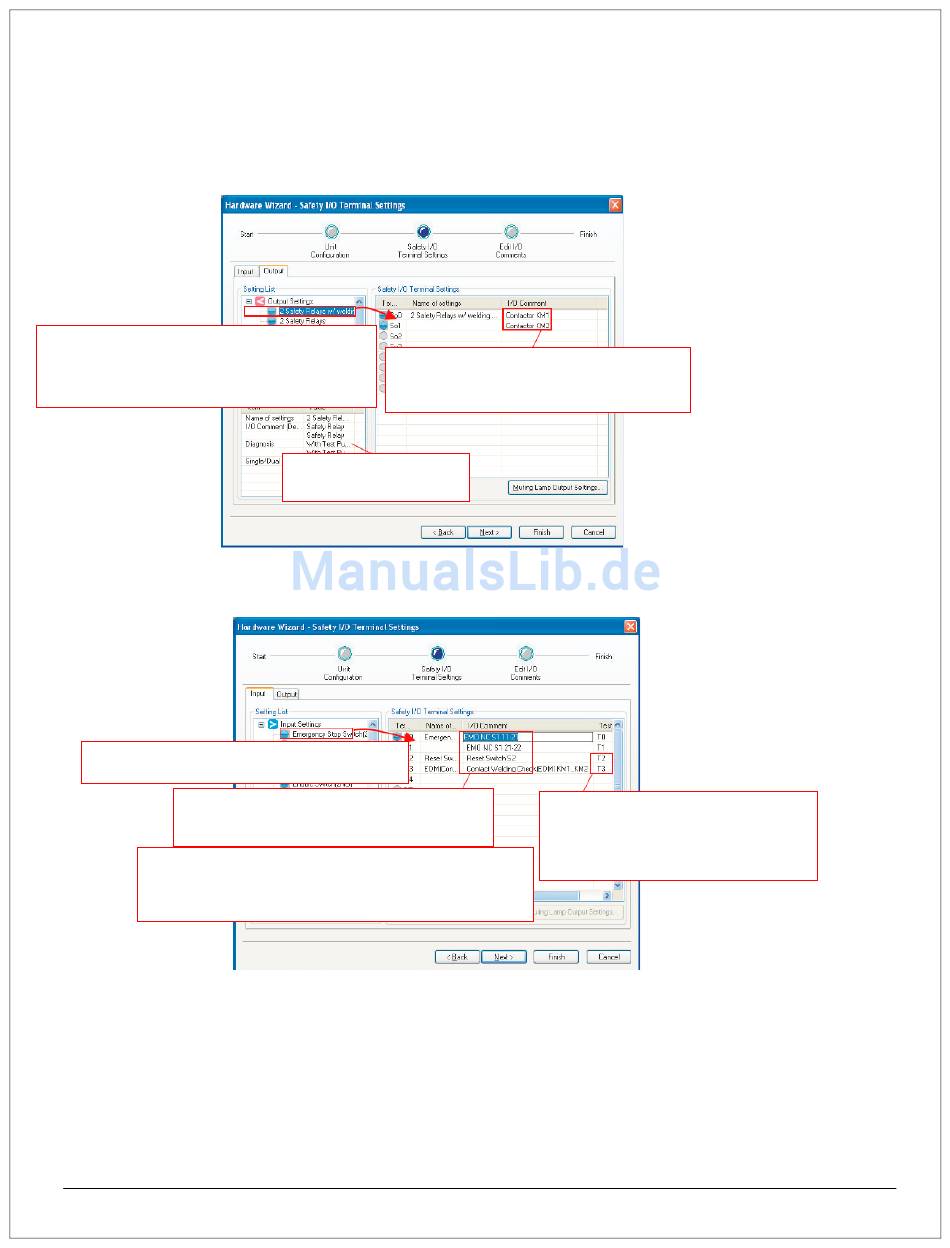

Auswahl der E/A-Geräte in der Gerätekonfiguration
■ Sicherheits-Ausgänge
Ziehen Sie mit der Maus die gewünschten externe Geräte (z.B. Sicherheitsrelais mit zwangsgeführten Kontakten
und Rückführung, Safety Relay w/ welding check) auf die Sicherheits-Ausgangsklemmen.
Wählen Sie per Drag & Drop 2 Sicherheitsrelais
mit Relaisüberwachung aus. Die Software
schlägt mögliche Sicherheitseingänge für die
Rückführung vor.
■ Sicherheits-Eingänge
Als nächstes ziehen Sie die externen Geräte, die anschlossen werden sollen, auf die Sicherheits-
Eingangsklemmen.
Wählen Sie per Drag & Drop z.B. Not-Halt-
Schalter (2 Öffner) und Reset-Schalter.
In diesem Beispiel wurden die Kommentare
für S1, S2, KM1 und KM2 im Programm
eingegeben.
Eine EIN / AUS-Verzögerung als Eingangs-Filter kann
eingestellt werden, indem man auf den Advance-
Schaltfläche klickt. Eine Verzögerung von bis zu 1000 ms
in Schritten von 4ms ist möglich.
Hinweis:
1. Für einen E/A-Kommentar können Sie bis zu 48 Zeichen verwenden, mit Ausnahme der folgenden Zeichen:
\ /: *? "<> |% .
2. Wenn eine Ethernet-Schnittstelle verwendet wird, müssen die TCP/IP-Einstellungen, wie die IP-Adresse, in
den Systemeinstellungen vorgenommen werden. In diesem Fall kann Taktausgang T3 nicht verwendet
werden.
E/A-Kommentare können bearbeitet
werden. In diesem Beispiel wurden die
Kommentare KM1 und KM2 eingegeben.
Anzeige der E/A–
Geräte-Einstellungen
Hier wählen sie die Testausgänge aus.
Wählen Sie 2 verschiedene
Testimpulse aus, damit Querschlüsse
zwischen den Anschlüssen erkannt
werden können.
Kurzanleitung G9SP
19
