Verwandte Anleitungen für Lauda RP 845 C
Inhaltszusammenfassung für Lauda RP 845 C

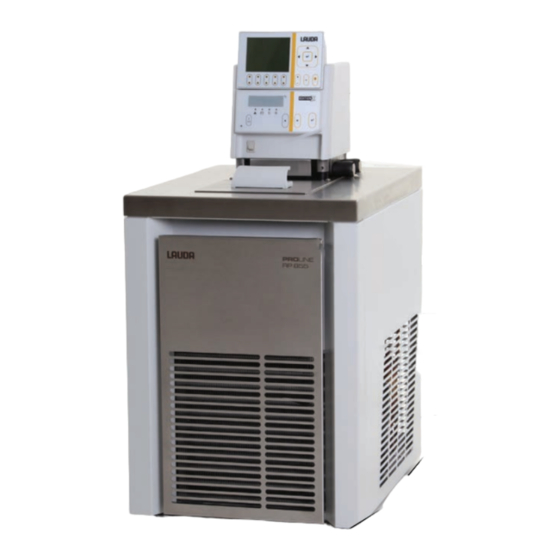

- Seite 1 Weltweit die richtige Temperatur Betriebsanleitung Proline Edition X RP 845 C, RP 855 C, RP 870 C, RP 890 C, RP 1290 C, RP 1840 C, RP 1845 C, RP 3530 C Kältethermostate mit SmartCool System Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 3 PROLINE Edition X Kältethermostate mit SmartCool System RP 845, RP 855, RP 870, RP 890, RP 1290, RP 1840, RP 1845, RP 3530 LAUDA DR. R. WOBSER GMBH & CO. KG deutsch 05/2016 a2 ersetzt 10/2014 a1 Pfarrstraße 41/43 YACD0100 97922 Lauda-Königshofen...
-
Seite 5: Vorangestellte Sicherheitshinweise
Proline Edition X Kältethermostate Vorangestellte Sicherheitshinweise Bevor Sie das Gerät bedienen, lesen Sie bitte alle Anweisungen und Sicherheitshin- weise im Kapitel 1 genau durch. Falls Sie Fragen haben, rufen Sie uns bitte an! Befolgen Sie die Anweisungen über Aufstellung, Bedienung etc., nur so kann eine un- sachgemäße Behandlung des Geräts ausgeschlossen werden und ein voller Gewähr- leistungsanspruch erhalten bleiben. -
Seite 6: Inhaltsverzeichnis
Proline Edition X Kältethermostate Inhaltsverzeichnis SICHERHEITSHINWEISE......................... 7 ..................... 7 LLGEMEINE ICHERHEITSHINWEISE ......................8 ONSTIGE ICHERHEITSHINWEISE EG-K ..............................8 ONFORMITÄT KURZANLEITUNG ..........................9 ................10 ENÜSTRUKTUR ERNBEDIENEINHEIT OMMAND BEDIEN- UND FUNKTIONSELEMENTE ..................11 GERÄTEBESCHREIBUNG ......................14 ........................ 14 MGEBUNGSBEDINGUNGEN ........................... 14 ERÄTETYPEN .......................... - Seite 7 Proline Edition X Kältethermostate 7.8.5 Werkseinstellungen wieder herstellen .................... 49 7.8.6 Lautstärke der Signaltöne einstellen....................50 7.8.7 Offset des internen Temperaturfühlers eingeben ................51 7.8.8 Werkseinstellung des internen Temperaturfühler- Offset wieder herstellen........52 7.8.9 Offset des externen Temperaturfühlers eingeben ................53 7.8.10 Werkseinstellung des externen Temperaturfühler- Offset wieder herstellen........
- Seite 8 Proline Edition X Kältethermostate 9.3.2 Wartungsintervalle ......................... 101 9.3.3 Reinigung des Wärmetauschers ....................101 9.3.4 Prüfung der Temperierflüssigkeit ....................101 9.3.5 Reparaturhinweis ........................... 102 9.3.6 Entsorgungshinweise ........................102 9.3.7 Entsorgung des Kältemittels ......................102 9.3.8 Entsorgung der Transportverpackung ................... 102 ..............
-
Seite 9: Sicherheitshinweise
Proline Edition X Kältethermostate Besondere Symbole: Vorsicht: Dieses Zeichen wird benutzt, wenn es durch unsach- gemäße Handhabung zu Personenschäden kommen kann. Hinweis: Hier soll auf etwas Besonderes aufmerksam gemacht werden. Beinhaltet unter Umständen den Hinweis auf eine Gefahr. Verweis Weist auf weitere Informationen in anderen Kapiteln hin. -
Seite 10: Sonstige Sicherheitshinweise
Proline Edition X Kältethermostate Sonstige Sicherheitshinweise Geräte nur an geerdete Netzsteckdose anschließen. Teile der Badabdeckung können bei höheren Betriebstemperaturen Oberflächentemperaturen über 70 °C annehmen. Vorsicht bei Berührung! Verbrennungsgefahr! Geeignete Schläuche verwenden ( 6.3). Schläuche mit Hilfe von Schlauchklemmen gegen Abrutschen sichern. Abknicken der Schläuche ver- hindern! ... -
Seite 11: Kurzanleitung
Proline Edition X Kältethermostate Kurzanleitung Diese Kurzanleitung soll Ihnen einen schnellen Einstieg in die Bedienung des Gerätes ermöglichen. Für den sicheren Betrieb der Thermostate ist es jedoch unbedingt erfor- derlich, die ganze Anleitung sorgfältig zu lesen und die Sicherheitshinweise zu beach- ten! 1. -
Seite 12: Menüstruktur: Fernbedieneinheit Command
Proline Edition X Kältethermostate Menüstruktur: Fernbedieneinheit Command Pumpenstufe Kalibrierung intern Pt100 Menu Rücksetzen extern Pt100 Kalibrierung Alles rücksetzen Alle Module Werkseinstellungen Master Anzeigeauflösung Alles rücksetzen Command Gerätestatus nur Regelpara. int. Cool Displayinfos nur Regelpara. ext. weitere angeschlos- Grundeinstellungen nur sonstige sene Module Überniveaureaktion Anzeigen... -
Seite 13: Bedien- Und Funktionselemente
Proline Edition X Kältethermostate Bedien- und Funktionselemente Fernbedieneinheit Command (siehe Seite 14). Master Bedienfeld (siehe Seite 14). Netzschalter Pumpenanschluss seitlich: Saugstutzen (Rücklauf) zum Bad. Bypass-Ventil (siehe Bild auf nächster Seite). Pumpenanschluss seitlich: Druckstutzen. Baddeckel Griffmulde Lüftungsgitter (beidseitig) Frontblende (geschlossen) Transportrollen (verdeckt) Standfüße (verdeckt) Frontblende (aufgeklappt) Badentleerungshahn... - Seite 14 Fernbedieneinheit Command (siehe Seite 14). Abdeckungen der beiden Modul Steckplätze. Anschlussdose 10S für den externen Pt100 Temperaturfühler. Anschlussbuchse 70S (LAUDA interner Bus Li- Bus) für den geräteeigenen Bus, an den das Käl- teunterteil, die Fernbedieneinheit Command und die el. Badbrückenheizung angeschlossen sind.
-
Seite 15: Fernbedieneinheit Command
Proline Edition X Kältethermostate Anzeige einer Fehlermeldung Bedienfeld : Master (rote LED blinkt). Badregelung mit ext. Tempera- turfühler (grüne LED leuchtet). Die Temperatur der externen Quelle wird im Display angezeigt (EXT leuchtet grün). Kühlung aktiv (blaue LED leuchtet). Heizung aktiv (gelbe LED leuchtet). -
Seite 16: Gerätebeschreibung
Proline Edition X Kältethermostate Gerätebeschreibung Umgebungsbedingungen Die Verwendung des Temperiergerätes ist nur unter den in DIN EN 61010-2-010:2003 und DIN EN 61010-1:2001 angegebenen Bedingungen zulässig: − Inbetriebnahme nur in Innenräumen. − Betrieb bis zu einer Höhe von 2000 m über Meeresspiegel. −... -
Seite 17: Werkstoffe / Material
Proline Edition X Kältethermostate Die Pumpenanschlüsse des Gerätes sind mit Gewindeanschlüssen M16 x 1 ausgestattet. Pumpenkennlinien ( Kapitel 11) Die Druckstutzen der VarioFlex Pumpe können ohne schädliche Wirkung für die Pumpe verschlossen werden. Dabei wird die Stellung „intern“ des Bypassreglers empfohlen. Werkstoffe / Material Alle mit der Temperierflüssigkeit in Berührung kommenden Teile sind aus hochwertigem, der Betriebs- temperatur angepassten Material. -
Seite 18: Programmgeber Und Rampenfunktion
Ecoline, Integral XT und Integral T Serie. Die RS232-Schnittstelle ist mit einem 1:1 kontaktierten Kabel (LAUDA Best. Nr. EKS 037) direkt am PC anschließbar. Näheres finden Sie in Kapitel 8.3. 2. Analogmodul (LAUDA Best. Nr. LRZ 912) mit 2 Eingängen und 2 Ausgängen auf 6-polige DIN Buchse. -
Seite 19: Kühlaggregat
Proline Edition X Kältethermostate 3. Kontaktmodul (LAUDA Best. Nr. LRZ 915) auf 15-polige SUB-D Buchse. Mit 3 Relaiskontakt- Ausgängen (Wechsler, max. 30 V/0,2 A) und 3 binären Eingängen zur Steuerung über externe po- tentialfreie Kontakte. Stecker 15-polig, (LAUDA Best. Nr. EQM 030) und Steckergehäuse (LAU- DA Best. -
Seite 20: Auspacken
Betriebsanleitung für alle Kältethermostate LRT 914-2 Fernbedieneinheit Command für alle Kältethermostate LDSM2002 LAUDA Wintherm Plus PC Programm für alle Kältethermostate HDQ 108 Baddeckel bei RP 845, RP 855 und RP 870 HDQ 109 Baddeckel bei RP 1840, RP 1845 und RP 3530 LCZ 9671 Baddeckel mit beheizbarer Badbrücke bei RP 890 und RP 1290... -
Seite 21: Vorbereitungen
Stecker sichern. − Nur RP 890 und RP 1290: Bei störender Betauung die Badbrückenheizung anschließen. Das mitgelieferte T- Stück Adapterkabel für den LAUDA Gerätebus in Buchse 70S stecken und sichern und mit dem An- schlusskabel der Badbrückenheizung verbinden. − Den Bus-Stecker der Command Konsole ebenfalls in Buchse 70S oder das T-Stück stecken und sichern. -
Seite 22: Füllen Und Entleeren
Proline Edition X Kältethermostate Füllen und Entleeren Füllen − Entleerungshahn schließen! − Vor dem Einfüllen alle Reste der vorangegange- nen Flüssigkeit vollständig entfernen (Ausbla- sen, dabei Blindstopfen lösen!). − Maximale Füllhöhe 10 mm unter der Badober- kante. Bei Überfüllung erscheint die Warnung WXArn103 (... -
Seite 23: Temperierflüssigkeiten Und Schläuche
Proline Edition X Kältethermostate Temperierflüssigkeiten und Schläuche Freigegebene Temperierflüssigkeiten Visko- Viskosität LAUDA Arbeitstem- Chemische Brenn- Gebindegröße sität (kin) bei Bezeichnung peraturbereich Bezeichnung punkt Bestellnummer (kin) Temperatur mm²/s von °C mm²/s °C 10 L 20 L bis °C 20 °C entkalktes Aqua 90 ... - Seite 24 Proline Edition X Kältethermostate Schläuche a) Elastomerschläuche lichte Weite Temperatur- Schlauchart Einsatzbereich Bestellnummer Ø mm bereich °C für alle LAUDA EPDM-Schlauch Temperierflüssig- RKJ 111 10 — 90 unisoliert keiten außer Ultra 350 und Mineralöle für alle LAUDA EPDM-Schlauch Temperierflüssig- RKJ 112 10 —...
-
Seite 25: Anschluss Externer Verbraucher
Proline Edition X Kältethermostate Anschluss externer Verbraucher Betrieb als Umwälzthermostat − Beim Betrieb als Umwälzthermostat ist auf mög- lichst kurze Schlauchverbindungen mit dem größtmöglichen Schlauchinnendurchmesser zu achten. Sie ermöglichen den größten Volumen- strom. − Schlauch mit 11 12 mm innerer Weite auf —... -
Seite 26: Inbetriebnahme
Proline Edition X Kältethermostate Inbetriebnahme Netzanschluss Angaben auf dem Typenschild (Kontrollkopfrückseite und hinter der Frontblende) mit der Netzspannung vergleichen. − Geräte nur an Steckdose mit Schutzleiter (PE) anschließen. − Keine Haftung bei falschem Netzanschluss! − Sicherstellen, dass die Pumpenstutzen ohne externen Verbraucher verschlossen sind. - Seite 27 Proline Edition X Kältethermostate LEUEL − Anzeige für (Unterniveau) erscheint, wenn das Bad zu Niveau Alarm wenig Flüssigkeit enthält. °C LEUEL − Die rote LED über dem Störungsdreieck blinkt. − Fehlerursache suchen und ggf. fehlende Flüssigkeit nachfüllen ( Kapitel 6.3). −...
-
Seite 28: Ausschalten / Stand-By
Proline Edition X Kältethermostate Ausschalten / Stand-by Ausschalten: Netzschalter auf Stellung 0. Bei Betrieb des Gerätes mit Temperaturen unter 0° Celsius das Gerät zunächst nur über die Stand-by Taste deaktivieren (ausschalten), da sonst starke Einkondensation und Betauung auftreten kann. Stand-by Betrieb: Mit der Stand-by-Taste an der Fernbedieneinheit Command oder am Master Display die Pumpenstufe Null anwählen. - Seite 29 Proline Edition X Kältethermostate − Fehlermeldung. Blinkende rote Alarm LED und Signalton. − Ein Signalton kann nur ertönen, wenn er nicht bewusst deaktiviert wurde! ( 7.8.6) − Die Badregelung erfolgt auf den externen Temperaturfühler, wenn die grüne LED leuchtet −...
- Seite 30 Proline Edition X Kältethermostate Helligkeit Kontrast Display Helligkeit Bei der Command Konsole können Helligkeit Signalton Master Kontrast Signalton Command und Kontrast eingestellt werden: − Die Werkseinstellung lässt sich über Sprache Einstellungen Grundeinstellun- Master Modus Display Helligkeit oder Autostart ...
- Seite 31 Proline Edition X Kältethermostate 3. Superfenster mit sieben Informationen: °C °C − T 55,3 , aktuelle Badtemperatur. Y(%) − T , Sollwert. − T , aktuelle Temperatur am Extern-Fühler °C (sofern angeschlossen). − Übertemperaturabschaltpunkt T − Pumpenstufe der VarioFlex Pumpe. −...
-
Seite 32: Fenster-Informationen Ändern (Fernbedieneinheit Command)
Proline Edition X Kältethermostate 7.4.2 Fenster-Informationen ändern (Fernbedieneinheit Command) Command Displayinfos Die von Ihrer Fernbedieneinheit Command °C Niveau angezeigten Informationen können Sie Ihren Bedürfnissen anpassen. Wenn Sie zum Bei- spiel keinen externen Temperaturfühler ange- schlossen haben, können Sie ihn aus der °C Standardeinstellung des Normalfensters ge- gen die Maximaltemperatur T... -
Seite 33: Tastatur Sperren
Proline Edition X Kältethermostate 7.4.3 Tastatur sperren Die Tastaturen vom Master und der Fernbedieneinheit Command können unabhängig voneinander ge- sperrt werden. Dies ist insbesondere vorteilhaft wenn der Thermostat in einem anderen Raum positioniert ist und die Fernbedieneinheit Command als Fernbedienung benutzt wird. Dann kann die Master Tastatur gesperrt werden, um ein versehentliches Verstellen zu unterbinden. - Seite 34 Proline Edition X Kältethermostate Command Sperren: − Erst und dann gleichzeitig für Tastatur wird gesperrt! 3 s gedrückt halten. − Das Sperren Fenster erscheint, − beide Tasten gedrückt halten bis der Fortschrittsbalken vollständig gefüllt ist. − Danach springt die Anzeige zurück in den zuvor eingestellten Screen Modus.
-
Seite 35: Menüstruktur „Master
Proline Edition X Kältethermostate Menüstruktur „Master“ MNEmv 2 Punkte in der Anzeige, z.B. signalisieren, dass ein Untermenü folgt. Cur Maximale Stromaufnah- UEr Software Version MNpfv me Abschnitt 7.7.5 3 Punkte in der Anzeige, z.B. Abschnitt 9.2.2 signalisieren, dass ein Modul Untermenü folgt. S Sollwertauflösung Snr_H Serien Nummer Hi Word Abschnitt 7.8.1... -
Seite 36: Menüstruktur „Fernbedieneinheit Command
Proline Edition X Kältethermostate Menüstruktur „Fernbedieneinheit Command“ Pumpenstufe intern Pt100 Kalibrierung Menu Rücksetzen extern Pt100 Kalibrierung Alles rücksetzen Alle Module Werkseinstellungen Master Anzeigeauflösung Alles rücksetzen Command Gerätestatus nur Regelpara. int. Cool Displayinfos nur Regelpara. ext. weitere angeschlos- Grundeinstellungen nur sonstige sene Module Überniveaureaktion Anzeigen... -
Seite 37: Wichtige Einstellungen
Proline Edition X Kältethermostate Wichtige Einstellungen 7.7.1 Temperatur Sollwerteinstellung Der Sollwert ist die Temperatur, die der Thermostat erreichen und konstant halten soll. Master (Haupt Ebene) − Taste betätigen bis (Setpoint) erscheint. − Betätigen, Anzeige blinkt. − Sollwert mit den beiden Tasten eingeben ( Kapitel 7.4.1 Allge- oder meine Tastenfunktionen). -
Seite 38: Neuen Sollwert Eingeben
Proline Edition X Kältethermostate Command oder T − oder der Softkey öffnen das Sollwert-Fenster. − 123,45 ist der noch aktive Sollwert. Die oberen und unteren Grenztemperatu- ren werden angezeigt (Gerätespezifische Werte). Neuen Sollwert eingeben: Es gibt 3 verschiedene Eingabemöglichkei- 123, ten: 1. -
Seite 39: Externen Temperatur Istwert Anzeigen
Proline Edition X Kältethermostate − Gewünschte Position mit den Cursortas- auswählen (schwarz hinterlegt). Neuen Sollwert eingeben: − Mit dem Softkey Edit das links ge- 123, zeigte Fenster öffnen. − Fixtemperaturen-Sollwert wie oben be- schrieben eingeben und mit in die Lis- Min: -40,00°C Max:202,00°C te übernehmen, oder mit abbrechen. -
Seite 40: Pumpenleistung Oder Stand-By Einstellen
Proline Edition X Kältethermostate Master − Schaltet auf die Istwert-Anzeige des externen Temperaturfühlers oder (oder auf den Istwert, der von einem Schnittstellenmodul empfan- gen wird ( 0)) um. − Neben der Wertezeile leuchtet in grün EXT , − wenn kein externer Pt100 Fühler angeschlossen ist, °C °C 02%02... -
Seite 41: Externregelung Aktivieren
Proline Edition X Kältethermostate Command Pumpenstufe − Über den Softkey Menu das Gerä- Stufe 8 Pumpenstufe teparameter Menu öffnen. Stufe 7 − Mit Stufe 6 wechseln Stufe 5 Stufe 4 − Mit oder gelangen Sie zum abge- Stufe 3 bildeten Fenster. Stufe 5 ist aktiv. -
Seite 42: Regelgröße
Proline Edition X Kältethermostate Temperaturfühler Quelle verändern: − für den internen Fühler, oder − nur, wenn ein externe Fühler angeschlossen ist, − nur, wenn ein analoges Modul angeschlossen und konfiguriert ist, − nur, wenn ein serielles Modul angeschlossen ist und kontinu- ierlich Istwerte von einem PC erhält. -
Seite 43: Maximale Stromaufnahme (In A)
Proline Edition X Kältethermostate − Stellen Sie die gewünschte maximale Stromaufnahme (in A) ein. oder − Anzeige blinkt 4 s neuer Wert wird automatisch übernommen, 4 Sekunden warten oder oder − Wert wird sofort mit Eingabe-Taste übernommen. Command Stromaufnahme Display 16,0 A −... -
Seite 44: Datum Und Uhrzeit Stellen (Command)
Proline Edition X Kältethermostate 7.7.6 Datum und Uhrzeit stellen (Command) Command Uhrzeit Datum Pumpe Uhrzeit stellen − Über den Softkey Menu das Geräte- Einstellungen Datum stellen parameter Menu öffnen. Grafik Timer 1 − Mit den Cursortasten weiter zu: Timer 2 ... -
Seite 45: Anzeigenauflösung Einstellen (Command)
Proline Edition X Kältethermostate 7.7.7 Anzeigenauflösung einstellen (Command) An der Command Konsole kann die Anzeigenauflösung der Temperatur eingestellt werden: Command Anzeigenauflösung Pumpe Kalibrierung − Über den Softkey Menu das Geräte- Werkseinstellungen Einstellungen parameter Menu öffnen. Anzeigenauflösung Grafik − Mit den Cursortasten weiter zu: Gerätestatus ... -
Seite 46: Spezielle Einstellungen
Proline Edition X Kältethermostate Spezielle Einstellungen 7.8.1 Sollwertauflösung Diese Funktion erlaubt es, die Auflösung des Sollwertes T vom Standardwert 0,1 °C auf 0,01 °C zu ver- feinern (nur beim Master möglich). Master − Sollwertauflösung aufrufen. MNEnu PArA − Die aktuelle Einstellung wird angezeigt (hier für die Werks- einstellung 0,1 °C). - Seite 47 Proline Edition X Kältethermostate Auto oder − , wenn nach einer Unterbrechung der Betrieb wieder au- tomatisch aufgenommen werden soll. MNAn − , wenn nach einer Netz-Unterbrechung der Stand-by Be- trieb aktiviert sein soll. − Anzeige blinkt 4 s neuer Wert wird automatisch übernommen, 4 Sekunden warten oder oder −...
-
Seite 48: Temperaturgrenzwerte Festlegen
Proline Edition X Kältethermostate 7.8.3 Temperaturgrenzwerte festlegen Mit dieser Funktion ist es möglich eine minimale und maximale Temperatur festzulegen, in der der Ther- mostat regelt. Bei erreichen der Temperaturgrenzwerte wird eine Warnung ausgegeben. Damit kann eine Sollwerteingabe verhindert werden, die das Badmedium oder die Apparatur zerstören kann. Wenn z.B. Wasser als Temperierflüssigkeit verwendet wird, wären 95 °C als Maximaltemperatur und 5 °C als Minimal- temperatur sinnvoll. -
Seite 49: Sollwertoffset Betriebsart
Proline Edition X Kältethermostate − Die gewünschte Grenztemperatur einge- ben. Unterer Grenzwert (Til) − Änderung mit übernehmen, -50, − oder das Fenster mit ohne Änderung verlassen. Min: -50,0 °C Max: 301,0 °C Help Menu Screen 7.8.4 Sollwertoffset Betriebsart Mit dieser Funktion ist es möglich die Temperatur, die vom externen Temperaturfühler oder von einem Mo- dul vorgegeben wird, mit einem Offsetwert zu beaufschlagen und dann als Sollwert zu verarbeiten. - Seite 50 Proline Edition X Kältethermostate Command Sollwertoffset Offsetquelle − Über den Softkey Menu das Gerä- extern Pt100 Sollwertoffset teparameter Menu öffnen. RS232 − Mit den Cursortasten weiter zu: Regelung Sollwertoffset Offsetquelle wechseln. − Mit ist der Sollwertoffset zurzeit de- aktiviert.
-
Seite 51: Werkseinstellungen Wieder Herstellen
Proline Edition X Kältethermostate 7.8.5 Werkseinstellungen wieder herstellen Master Wenn Sie alle Werkseinstellung bis auf die Regelungsparameter und die Fühlerkalibrierungen wieder herstellen möchten. − Werkseinstellungen aufrufen, MNEnu PArA − wird angezeigt. °C − Länger als 3 Sec. Drücken. donE − Die Umstellung wird mit quittiert. -
Seite 52: Lautstärke Der Signaltöne Einstellen
− Mit End oder zurück zum Mess- wertfenster. 7.8.6 Lautstärke der Signaltöne einstellen Die LAUDA Proline Thermostate signalisieren Alarme als Zweiklang Signalton und Warnungen als Dauer- ton. Audio Master Audio − Lautstärke Einstellung aufrufen ( 7.5). -
Seite 53: Offset Des Internen Temperaturfühlers Eingeben
7.8.7 Offset des internen Temperaturfühlers eingeben Wenn bei der Überprüfung mit einem kalibrierten Referenzthermometer, z.B. aus der LAUDA DigiCal Rei- he, eine Abweichung festgestellt wird, dann kann mit der folgenden Funktion das Offset (das ist der additi- ve Teil der Kennlinie) der internen Messkette justiert werden. Das Referenzthermometer muss gemäß den Angaben im Kalibrierzertifikat in das Bad eingetaucht werden. -
Seite 54: Kalibrierung
Proline Edition X Kältethermostate Command Kalibrierung Kalibrierung intern Pt100 − Über den Softkey Menu das Gerä- Rücksetzen extern Pt100 teparameter Menu öffnen. − Mit den Cursortasten weiter zu: Einstellungen Kalibrierung intern Pt100 wechseln. − Das nebenstehende Fenster erscheint. −... -
Seite 55: Rücksetzen
Menu 7.8.9 Offset des externen Temperaturfühlers eingeben Wenn bei der Überprüfung mit einem kalibrierten Referenzthermometer, z.B. aus der LAUDA DigiCal Rei- he, eine Abweichung festgestellt wird, dann kann mit der folgenden Funktion das Offset (das ist der additi- ve Teil der Kennlinie) der externen Messkette justiert werden. Das Referenzthermometer muss gemäß den Angaben im Kalibrierzertifikat in das Bad eingetaucht werden. -
Seite 56: Werkseinstellung Des Externen Temperaturfühler- Offset Wieder Herstellen
Proline Edition X Kältethermostate Command Kalibrierung intern Pt100 Kalibrierung − Über den Softkey Menu das Geräte- Rücksetzen extern Pt100 parameter Menu öffnen. − Mit den Cursortasten weiter zu: Einstellungen Kalibrierung extern Pt100 wechseln. − Das nebenstehende Fenster erscheint. −... -
Seite 57: Grafische Darstellung Von Temperaturmesswerten
Proline Edition X Kältethermostate Grafische Darstellung von Temperaturmesswerten Command Screen und Graph 25,00 25,01 25,02 − Den Softkey Screen ggf. mehrmals T °C 27,00 drücken, bis das Grafik Recorder Fenster erscheint. 26,00 − Mit dem Softkey Graph gelangen Sie 25,00 in das Menü... - Seite 58 Proline Edition X Kältethermostate Temp.Skalierung wird festgelegt, wie die Modus Temp. min 22,00 Skalierung erfolgen soll: Anzeige Messwerte Temp. max 27,00 − automatisch , durch das Programm, oder Legende − manuell , indem Sie mit dem nächsten Aufz. Intervall Menüpunkt die Grenzen selbst definieren. Zeitbereich Temp.Grenzwerte werden die Min.
-
Seite 59: Programmgeber
Proline Edition X Kältethermostate 7.10 Programmgeber (PGM) Mit dem Programmgeber können nahezu beliebige Temperatur-Zeit Profile erstellt werden. Eine ge- wünschte Badtemperatur kann schnellstmöglich oder als definierte Rampe angefahren werden. Darüber hinaus kann auch die Pumpenstufe und das Verhalten der Schaltausgänge festlegt werden. Es stehen 5 Temperatur-Zeit-Programme zur freien Programmierung bereit. - Seite 60 Proline Edition X Kältethermostate Jedes Programm beginnt mit dem Segment "Start". Es legt fest, bei welcher Tempe- ratur das Segment 1 das Programm fortsetzen soll. Beim Start-Segment ist keine Zeitvorgabe möglich. Bei Wärmethermostaten muss die Start-Temperatur über der Badtemperatur, die vor dem Programmstart ansteht, gewählt werden. Ohne das Startsegment würde das Segment 1 je nach Badtemperatur beim Programmstart un- terschiedlich ausfallen.
-
Seite 61: Programm Auswählen Und Starten (Start, Pause, Stopp)
Proline Edition X Kältethermostate 7.10.2 Programm auswählen und starten (Start, Pause, Stopp) Hier erfahren Sie wie ein bereits angelegtes Programm ausgewählt und gestartet wird. Wenn noch kein Programm angelegt ist siehe ( 7.10.4) Programm anlegen oder ändern. Command Programmgeber Programm 1 Pumpe Programm 1 −... -
Seite 62: Programm Unterbrechen, Fortsetzen Oder Beenden (Pause, Weiter, Stopp)
Proline Edition X Kältethermostate 7.10.3 Programm unterbrechen, fortsetzen oder beenden (Pause, Weiter, Stopp) Command Programmgeber Programm 1 Status − Nachdem ein Programm durch das Drü- Pause Status cken der Taste gestartet wurde, wer- Stopp Editieren den die Befehlsaufforderungen Durchläufe Pause oder Stopp angezeigt. -
Seite 63: Programm Anlegen Oder Ändern (Editieren)
Proline Edition X Kältethermostate 7.10.4 Programm anlegen oder ändern (Editieren) Hier gibt es folgende Funktionen: • Eingabe eines Programms. • Anzeige der Programmdaten eines abgespeicherten Programms und Änderung der Seg- mentdaten. • Einfügen oder Anfügen eines neuen Segments. • Löschen eines Segments. −... - Seite 64 Proline Edition X Kältethermostate − Verschieben Sie mit den Cursortasten die schwarze Hinterlegung auf das Feld, das Sie ändern möchten. Es kann durch Drücken der Taste editiert werden (siehe nächste Seiten). − Der Softkey Insert fügt in der markierten Zeile ein neues Segment ein, dessen Vorgabe- werte mit Ausnahme der Toleranz, von dem vorhergehenden Segment übernommen werden.
-
Seite 65: Segment Endtemperatur
Proline Edition X Kältethermostate − Ein neues Segment wird erzeugt, indem die schwarz hinterlegte Zelle mit den Cursortasten in eine leere Zeile bewegt Segment Endtemperatur: und dann der Softkey Insert gedrückt wird. Die Werte der darüber liegenden Zelle werden automatisch kopiert. −... - Seite 66 Proline Edition X Kältethermostate − Ist das Feld in der Spalte „Pumpe“ Stufe 8 Pumpenstufe schwarz hinterlegt kommt man durch Stufe 7 Drücken der Taste in den Eingabe- Stufe 6 modus für die Pumpenstufe Stufe 5 − Mit oder Pumpenstufe 1 – 8 oder Stufe 4 Stufe 3 ------- und mit...
-
Seite 67: Anzahl Der Programm-Durchläufe Festlegen (Durchläufe)
Proline Edition X Kältethermostate 7.10.5 Anzahl der Programm-Durchläufe festlegen (Durchläufe) Command Programmgeber Programm1 Durchläufe − Programme können bei Bedarf mehrmals Status durchlaufen werden. Editieren − Mit ins Menü Durchläufe Durchläufe − Anzahl der gewünschten Programm- Grafik durchläufe wählen. Info Pump Menu −... -
Seite 68: Information Zu Einem Programm Einholen (Info)
Proline Edition X Kältethermostate − Die Darstellung des programmierten T °C 27,00 Temperaturverlaufes kann mit der End wieder verlassen werden. 26,00 25,00 24,00 23,00 Pump Menu 7.10.7 Information zu einem Programm einholen (Info) Command Programmgeber Programm1 Info − Mit weiter zu Info Status Segmente... -
Seite 69: Rampenfunktion
Proline Edition X Kältethermostate 7.11 Rampenfunktion Mit der Rampenfunktion können Temperaturänderungen über beliebige Zeiträume komfortabel eingeben werden. Dies ist insbesondere bei sehr geringen Temperaturänderungen (z.B. 0,1 °C/Tag) vorteilhaft. Beispiel: Von der derzeitigen Badtemperatur (z.B. 242,4 °C) soll in 5 Tagen um 200 °C abgekühlt werden. Dann ist als Temperaturänderung 200 °C und die einzugebende Zeit ist 5 Tage. -
Seite 70: Schaltuhrfunktion / Timer (Command)
Proline Edition X Kältethermostate 7.12 Schaltuhrfunktion / Timer (Command) Mit der Timer Funktion kann der Thermostat zu einem bestimmten Zeitpunkt oder nach einer bestimmten Wartezeit eine Aktion ausführen. Aktionen sind: Thermostat einschalten, in den Stand-by Zustand gehen oder eines der 5 Programme des Programmgebers ausführen. Command Timer 1 Timer 2... -
Seite 71: Regelparameter
Proline Edition X Kältethermostate − Mit Wochenplan Festlegen gelangt Wochenplan man zum links gezeigten Fenster. Zeit Aktion Zeit Aktion − Mit den Cursortasten das Feld Montag 07:30 Start 17:00 ------- auswählen, dass gefüllt werden soll. Dienstag 10:00 Prog.4 17:00 ------- −... -
Seite 72: Interne Regelgröße (Eingebauter Messfühler)
Proline Edition X Kältethermostate 7.13.1 Interne Regelgröße (eingebauter Messfühler) Nur wenn Sie keinen externen Temperaturfühler angeschlossen (und gemäß Kapitel 7.7.4, als Regelgröße aktiviert haben), lesen Sie bitte hier weiter. Pid.. Master − Wie im Menübaum ( 7.5) dargestellt, können nun die Parameter für die interne Regelgröße eingestellt werden. -
Seite 73: Bewährte Einstellungen Für Regelparameter Und Pumpe (Internregelung)
Proline Edition X Kältethermostate 7.13.1.1 Bewährte Einstellungen für Regelparameter und Pumpe (Internregelung) Pumpen- Gerätetyp Temperierflüssigkeit stufe Wasser RP 845 Ethanol RP 845 Ethanol RP 845 Ethanol RP 855 Ethanol RP 855 Wasser RP 855 Wasser-Glykol RP 855 Ethanol RP 1845 Technische Änderungen vorbehalten! 7.13.2 Externe Regelgröße (Externer Messfühler) Nur wenn Sie einen externen Temperaturfühler angeschlossen oder die Isttemperatur von einem Modul... - Seite 74 Proline Edition X Kältethermostate − Tve, Tde, Prop_E Umschaltung auf auto/ man = Automatik oder = manuell. Werkseinstellung ist Automatik. Diese drei Parameter sollten nur °C von erfahrenen Regelungstechnikern verändert werden! 3 Se- kunden gedrückt halten, dann ändern. − Korrekturgrößenbegrenzung Et0L. Siehe Einleitung ( 7.13.2). Et0L °C Command...
-
Seite 75: Bewährte Einstellungen Für Regelparameter Und Pumpe (Externregelung)
Proline Edition X Kältethermostate 7.13.2.1 Bewährte Einstellungen für Regelparameter und Pumpe (Externregelung) Folgeregler Führungsregler Externer Behälter (Internregler) (Externregler) Tempe- Volu Prop_E Pum- Geräte- rier- Schlauch- Beschreibung pen- flüssig- Länge [m] stufe keit Glasdoppelmantelgefäß RP 845 Wasser Glasdoppelmantelgefäß RP 855 Wasser Edelstahldoppelmantel- Wasser RP 855... -
Seite 76: Tne/ Tve/ Tde Einstellen
Temperierflüssigkeit Korrekturgrößenbegrenzung Wasser abhängig vom zu tempe- +2 °C +95 °C rierenden Medium und vom Ethanol Minimum +40 °C Gefäß Hilfsmittel um den zeitlichen Verlauf zu sehen: • Grafikmodus der Fernbedieneinheit Command • LAUDA Wintherm PC-Programm. Inbetriebnahme YACD0100 / 30.10.14... -
Seite 77: Interne Und Externe Regelparametersets
Proline Edition X Kältethermostate 7.13.3 Interne und externe Regelparametersets Wird ein Thermostat für mehrere Anwendungen benutzt, was auch immer ein Ändern der Regelparameter zur Folge hat, können diese Regelparameter (bis zu 9 Sets) im Thermostaten abgelegt und bei Bedarf wie- der aktiviert werden. -
Seite 78: Selbstadaption
Proline Edition X Kältethermostate 7.13.4 Selbstadaption Mit der Funktion Selbstadaption können die optimalen Regelparameter für die interne Badanwendung oder die externe Applikation automatisch gefunden werden. Die Selbstadaption kann nur an einem Gerät mit aktiver Kühlung durchgeführt werden. Die Funktion ist ab Command Softwareversion 2.18 verfügbar. Für Thermostate mit älterer Software- version ist ein Softwareupdate erforderlich. - Seite 79 Proline Edition X Kältethermostate − Mit dem Menü Sollwert wird der Tempe- 30,00°C Status ratursollwert für den Testlauf eingestellt. Sollwert Dabei bewegt sich die Badtemperatur bis maximal zirka ±15 Kelvin vom eingestell- Identifikation ten Sollwert weg. Optimierung Aktuelle Parameter − Im dann folgenden Einstellfenster den Wert ändern und mit bestätigen.
-
Seite 80: Alarme, Warnungen Und Fehler
Schalten Sie das Gerät am Netzschalter aus. Tritt nach Einschalten des Gerätes der Fehler erneut auf, kontaktieren Sie bitte den LAUDA Service Temperiergeräte ( 9.4). Nach der Beseitigung der Ursache kann der Alarm oder der Fehler nur an der Master Tastatur mit auf- gehoben werden. -
Seite 81: Übertemperaturschutz Und Überprüfung
Proline Edition X Kältethermostate 7.14.1 Übertemperaturschutz und Überprüfung Die Geräte sind für den Betrieb mit nicht brennbaren und brennbaren Flüssigkeiten nach DIN EN 61010-2-010 ausgelegt. Übertemperaturabschaltpunkt einstellen: Einstellungsempfehlung: 5 °C über gewünschter Badtemperatur. Achtung! Der Übertemperaturabschaltpunkt T wird von einem Sys- tem kontrolliert, das unabhängig von der Badregelung arbeitet. -
Seite 82: Unterniveau Alarm Und Unterniveau Überprüfung
− Badtemperatur bei diesem Test nicht unter 0 °C oder über 50 °C, sonst besteht Ver- brennungsgefahr! − Sollten Unregelmäßigkeiten bei der Überprüfung der Sicherheitseinrichtungen auftre- ten sofort Gerät abschalten und Netzstecker ziehen! − Geräte von LAUDA Service Temperiergeräte überprüfen lassen! Command Unterniveau Alarm! − Es wird im Display Unterniveau Alarm angezeigt und darauf hingewiesen, dass nur am Master Bedienfeld entsperrt werden kann. -
Seite 83: Überniveau Einstellungen
Proline Edition X Kältethermostate 7.14.3 Überniveau Einstellungen Wenn die Niveauerfassung ein Überniveau erkennt sind verschieden Reaktionen wählbar. Je nach Aufbau, Badmedium oder Betriebsbedingung ist eine der folgenden Reaktionen sinnvoll: Auswahl Master Command Reaktion und Anwendungsempfehlung. Einstellung Einstellung nHnon keine Nur wählen wenn keine Sicherheitsrelevanz vorliegt, Keine War- nung z.B. -
Seite 84: Überniveau Warnung Oder Alarm
Proline Edition X Kältethermostate 7.14.4 Überniveau Warnung oder Alarm − Warnungssignalton ertönt für 3 Sekunden, falls Flüssigkeitsniveau soweit steigt, dass der oberste Schaltpunk des Niveausensors er- 3 Sec. reicht wird. Oder falls die Warnfunktion wie in 7.14.3 beschrieben gewählt wurde: ... -
Seite 85: Pumpenmotorüberwachung: Überlastung Oder Verstopfung
Proline Edition X Kältethermostate 7.14.5 Pumpenmotorüberwachung: Überlastung oder Verstopfung Der SelfCheck Assistent überwacht die VarioFlex Pumpe: 1. Alarm Doppelsignalton ertönt bei Pumpenmotorüberlastung oder Blockierung. bl0C 2. Anzeige für signalisiert die Blockierung. Pumpen Alarm °C bl0C 3. Die rote LED über dem Störungsdreieck blinkt ... -
Seite 86: Fehlerliste „Alarme Und Warnungen
Proline Edition X Kältethermostate 7.14.7 Fehlerliste „Alarme und Warnungen“ Alarme Meldung Bedeutung PuLEU Pumpe läuft zu schnell (Unterniveau). LEUEL Unterniveau im Schwimmer. tEMNP Übertemperatur (t > tmax). bL0C Pumpe blockiert (Stillstand). CFA1L Fernbedieneinheit Commandk wurde in laufenden Betrieb abgezogen. Externer Istwert Pt100 ist nicht vorhanden. Externer Istwert analog ist nicht vorhanden. - Seite 87 Proline Edition X Kältethermostate WX 21 Softwareversion von Pumpe 0 zu alt. WX121 Softwareversion von Pumpe 0 zu alt. WX 22 Softwareversion von Pumpe 1 zu alt. WX122 Softwareversion von Pumpe 1 zu alt. WX 23 Softwareversion von Pumpe 2 zu alt. WX123 Softwareversion von Pumpe 2 zu alt.
- Seite 88 Proline Edition X Kältethermostate Warnungen vom „Analog-Modul“ Warnungen vom „RS232/485-Modul“ Meldung Bedeutung Meldung Bedeutung WX401 Überlauf beim CAN-Empfang. WX501 Überlauf beim CAN-Empfang. WX402 WX502 Watchdog-Reset. Watchdog-Reset. WX410 Softwareversion vom Regel zu alt. WX510 Softwareversion vom Regel zu alt. WX411 Softwareversion vom Schutz zu alt. WX511 Softwareversion vom Schutz zu alt.
-
Seite 89: Schnittstellenmodule
Proline Edition X Kältethermostate Schnittstellenmodule Einbau von Modulen Master und Command können mit weiteren Schnittstellenmodulen ergänzt werden, die an der Rückseite des Kontrollkopfes in 2 Modulsteckplätze einfach eingeschoben werden. − Den geerdeten Baddeckel des Proline Thermosta- ten berühren, um eventuelle elektrostatische Auf- ladungen abzuleiten. -
Seite 90: Menüstruktur Für Alle Module
Proline Edition X Kältethermostate Menüstruktur für alle Module Es sind alle vorkommenden Menüpunkte dargestellt. Die Command Konsole blendet aber Menüpunkte, die nicht ausführbar sind aus! Weiterführende Informationen finden Sie in den folgenden Abschnitten. RS232 Menü RS485 Solltemperatur 2400 4800 Ext. Isttemperatur Module 9600 Pumpenleistung... -
Seite 91: Rs232/Rs485-Schnittstelle (Serielle Schnittstelle)
RS232/RS485-Schnittstelle (serielle Schnittstelle) RS232/485-Schnittstellenmodul (Best. Nr. LRZ 913) mit 9-poliger SUB-D Buchse. Durch Optokoppler galvanisch getrennt. Mit LAUDA Befehlssatz weitestgehend kompatibel zur Ecoline und Integral Serie. Die RS232-Schnittstelle ist mit 1:1 kontaktierten Kabel (Best. Nr. EKS 037) direkt am PC anschließbar. -
Seite 92: Protokoll Rs232
Proline Edition X Kältethermostate 8.3.2 Protokoll RS232 − Die Schnittstelle arbeitet mit 1 Stopbit, ohne Paritätsbit und mit 8 Datenbits. − Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600 (Werkseinstellung) oder 19200 Baud. − Die RS232- Schnittstelle kann mit oder ohne Hardware – Handshake (RTS/CTS) betrieben werden. -
Seite 93: Protokoll Rs485
Proline Edition X Kältethermostate 8.3.4 Protokoll RS485 − Die Schnittstelle arbeitet mit 1 Stopbit, ohne Paritätsbit und mit 8 Datenbits. − Übertragungsgeschwindigkeit wahlweise : 2400, 4800, 9600 (Werkeinstellung) oder 19200 Baud. − Den RS485 Befehlen wird immer die Geräteadresse vorangestellt. Möglich sind bis zu 127 Adressen. -
Seite 94: Lesebefehle (Datenanforderung Vom Thermostaten)
Proline Edition X Kältethermostate RMP_SELECT_X Wahl des Programms (1...5) auf welches sich weitere Befehle beziehen sollen. Nach Einschalten des Gerätes ist Programm 5 gewählt. RMP_START Programmgeber starten. RMP_PAUSE Programmgeber anhalten. RMP_CONT Programmgeber nach Pause wieder starten. RMP_STOP Programm beenden. RMP_RESET Programm löschen (alle Segmente). - Seite 95 Proline Edition X Kältethermostate Befehl Bedeutung IN_PAR_15 Abfrage des Regelparameters PropE IN_DI_01 Zustand vom Kontakteingang 1: 0 = geöffnet / 1 = geschlossen. IN_DI_02 Zustand vom Kontakteingang 2: 0 = geöffnet / 1 = geschlossen. IN_DI_03 Zustand vom Kontakteingang 3: 0 = geöffnet / 1 = geschlossen. IN_DO_01 Zustand vom Kontaktausgang 1: 0 = Schließer geöffnet / 1 = Schließer geschlossen.
-
Seite 96: Fehlermeldungen
National Instruments (http://sine.ni.com/apps/we/nioc.vp?cid=1381&lang=US) kann eine komfortable individuelle Steuer- bzw. Automatisierungssoftware zum Betrieb von Proline – Geräten erstellt werden. Um die hierbei verwendete RS232/485 – Schnittstelle programmtechnisch ansprechen zu können, stellt LAUDA unter ® http://www.lauda.de die speziell für LABVIEW konzipierten Treiber kostenlos zum Download zur Verfü- gung. -
Seite 97: Analogmodul
Proline Edition X Kältethermostate Analogmodul Das Analogmodul (Best. Nr. LRZ 912) besitzt 2 Ein- und 2 Ausgänge, die auf eine 6-polige DIN Buchse nach Namur-Empfehlung (NE 28) herausgeführt sind. Die Ein- und Ausgänge sind voneinander unab- hängig als 0...20 mA, 4...20 mA und 0...10 V Schnittstelle einstellbar. Für die Ein- und Ausgänge kön- nen verschiedene Funktionen gewählt werden. -
Seite 98: Kontaktmodule
Proline Edition X Kältethermostate Kontaktmodule 8.5.1 Kontaktmodul LRZ 915 mit je drei Ein- und Ausgängen Kontaktmodul (Best. Nr. LRZ 915) auf 15-polige SUB-D Buchse. Mit 3 Relaiskontakt-Ausgängen (Wechsler, max. 30 V/0,2 A) und 3 binären Eingängen zur Steuerung über externe potentialfreie Kon- takte: Folgende Funktionen stellen die Eingänge zur Verfügung: Störung setzen mit Funktion: Master: F ALA oder Command:... -
Seite 99: Kontaktmodul Lrz 914 Mit Je Einem Ein- Und Ausgang
Proline Edition X Kältethermostate 8.5.2 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang Kontaktmodul (Best. Nr. LRZ 914) mit Steckverbinder nach NAMUR NE28. Funktionalität wie LRZ 915, aber nur je 1 Ausgang und 1 Eingang auf 2 DIN Buchsen. Kontaktmodul LRZ 914;... -
Seite 100: Instandhaltung
Proline Edition X Kältethermostate Instandhaltung Reinigung Vor der Reinigung des Gerätes Netzstecker ziehen! Die Reinigung kann mit Wasser unter Zugabe einiger Tropfen eines Tensides (Spülmittel) und mit Hilfe eines feuchten Tuchs erfolgen. Es darf kein Wasser ins Steuerteil eindringen! Angemessene Entgiftung durchführen, falls gefährliches Material auf oder im Gerät verschüttet wurde. -
Seite 101: Gerätedaten
Proline Edition X Kältethermostate 9.2.4 Gerätedaten MNEnv ShoWX Master ( Kapitel 7.5) − Diverse Gerätedaten werden angezeigt. Command Gerätedaten Einstellungen Gerätestatus T ext Pt 25,70 Tint 25,55°C Gerätedaten Anzeigen T ext analog ---,-- Netzsp. (%) 100,74 −... -
Seite 102: Wartung, Reparatur Und Entsorgungshinweise
Intervallen, so kann der Hersteller einen sicheren Betrieb des Tem- periergerätes nicht mehr gewährleisten. 9.3.1 Wartung LAUDA Thermostate sind weitgehend wartungsfrei. Im Falle von verunreinigter Temperierflüssigkeit sollte diese erneuert werden. ( 9.3.3 und 6.2) − Auf der Rückseite des Proline Kopfes ist ein Sicherungshauptschalter der bei Überlastung Netzverbindung unterbricht. -
Seite 103: Wartungsintervalle
Proline Edition X Kältethermostate 9.3.2 Wartungsintervalle Geräteteil Bei Inbetriebnahme und vor je- Bemerkung dem längeren unbeaufsichtigtem Betrieb verpflichtend, danach empfohlene Häufigkeit Gesamtgerät äußerer Zustand des Geräts monatlich Temperierflüssigkeit Prüfung der Temperierflüssigkeit halbjährlich (und bei Bedarf) ( 9.3.3) Badkessel mit Entleerungshahn Dichtheit täglich Besichtigung von außen... -
Seite 104: Reparaturhinweis
− Bitte beachten Sie, dass das Gerät im Falle einer Einsendung sorgfältig und sachgemäß verpackt wird. Für eventuelle Schäden durch unsachgemäße Verpa- ckung kann LAUDA nicht haftbar gemacht werden. 9.3.6 Entsorgungshinweise Für Europa gilt: Die Entsorgung dieses Geräts darf ausschließlich von qualifiziertem Fachpersonal gemäß... -
Seite 105: Service, Ersatzteilbestellung Und Typenschild
Die Seriennummer setzt sich wie folgt zusammen, z.B. LCKA1012-16-0001 LCKA1012 Artikelnummer Fertigungsjahr 2016 0001 fortlaufende Nummerierung. Kontaktieren Sie den LAUDA Service Temperiergeräte in den folgenden Fällen: Bei Fehlern am Gerät Bei technischen Fragen zum Gerät Für Ersatzteilbestellungen Bei anwendungsspezifischen Fragen, wenden Sie sich bitte an unseren Vertrieb. -
Seite 106: Zubehör
Proline Edition X Kältethermostate Zubehör Bestell Bezeichnung Anwendung RS232 / 485 Schnittstellen Modul. Digitale Kommunikation, Betrieb der LAUDA PC LRZ 913 Software Wintherm Plus ( 8.3). RS232 Kabel (2 m). Thermostat-PC Sub-D (9 pin. 9 pin). EKS 037 RS232 Kabel (5 m). - Seite 107 455 mm, Stellfläche 555 mm x 465 mm, Trag- LCZ 036 kraft 160 kg. LiBus = LAUDA interner BUS (CAN basiert) ET = Eintauchtiefe für Reagenzgläser Für weiteres Zubehör wenden Sie sich bitte an uns ( 9.4).
-
Seite 108: Technische Daten Und Diagramme
Proline Edition X Kältethermostate Technische Daten und Diagramme Die Angaben wurden nach DIN 12876 ermittelt RP 845C RP 855C RP 870C RP 890C RP1290C RP1840C RP1845C RP3530C Arbeitstemp.- ACC-Bereich °C -45 – 200 -55 – 200 -70 – 200 -90 – 200 -88 –... -
Seite 109: Eu-Konformität
Das Gerät entspricht den grundlegenden Sicherheitsanforderungen und Gesund- heitsanforderungen der nachfolgend aufgeführten Richtlinien. Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2014/30/EU LAUDA DR. R. WOBSER GMBH & CO. KG – Pfarrstraße 41/43 – 97922 Lauda-Königshofen – Deutschland Das Gerät fällt nicht unter die Druckgeräterichtlinie 2014/68/EU, da das Gerät maximal in die Kategorie 1 eingestuft ist und durch die Maschinen-... - Seite 110 Proline Edition X Kältethermostate Pumpenkennlinien gemessen mit Wasser Technische Daten YACD0100 / 30.10.14...
- Seite 111 Proline Edition X Kältethermostate Abkühlkurven Technische Daten YACD0100/ 30.10.14...
-
Seite 112: Index
Proline Edition X Kältethermostate Index Instandhaltung ......98 Interner Fühler, Regelquelle ..40 5 Sollwertauflösung ...... 44 EA analog Modul Regelquelle ..40 Editieren ........61 Eingabe Taste Kalibrierung ......... 54 Kalibrierung Temperaturfühler ..52 Command ......... 27 Abstand ........19 Master ........ - Seite 113 Proline Edition X Kältethermostate Voreingestellte Solltemp..36 Programm wählen ......59 SEt Sollwerteinstellung ....35 Programmgeber ..... 57, 59 SEtq. Sollwertoffset ....47 tih Maximaltemperatur ....46 Programmverlauf ......65 Sicherheitshinweise ....3, 7 tiL Minimaltemperatur ....46 Pu Pumpenleistungsstufen ... 38 Sicherheitssystem ......
- Seite 114 Proline Edition X Kältethermostate Leerseite YACD0100 / 30.10.14...
- Seite 115 Proline Edition X Kältethermostate Leerseite YACD0100/ 30.10.14...
- Seite 116 Proline Edition X Kältethermostate Leerseite YACD0100 / 30.10.14...
- Seite 120 LAUDA DR. R. WOBSER GMBH & CO. KG Pfarrstraße 41/43 ◦ 97922 Lauda-Königshofen ◦ Germany Tel.: +49 (0)9343 503-0 ◦ Fax: +49 (0)9343 503-222 E-Mail: info@lauda.de ◦ Internet: www.lauda.de...
