VLT AQUA Drive
Betriebsanleitung
7.1.4. Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptmenü-
modus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des Geräts werden Parameter teilweise ausgeblendet. Zum
Beispiel blendet die Auswahl Ohne Rückführung alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten installiert und
aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.

7.1.5. Parameterauswahl

Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Sie können
eine Parametergruppe mithilfe der Navigationstasten wählen und mit
[OK] aktivieren.
Folgende Parametergruppen sind je nach Systemeinstellung und instal-
lierten Optionen verfügbar:
Nach Auswahl einer Parametergruppe (und gegebenenfalls einer Unter-
gruppe), können Sie einen Parameter mithilfe der Navigationstasten wäh-
len.
Der Arbeitsbereich beim grafischen LCP zeigt Parameternummer und -
namen sowie den Parameterwert.
®
MG.20.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
7. Programmieren des Frequenzumrichters

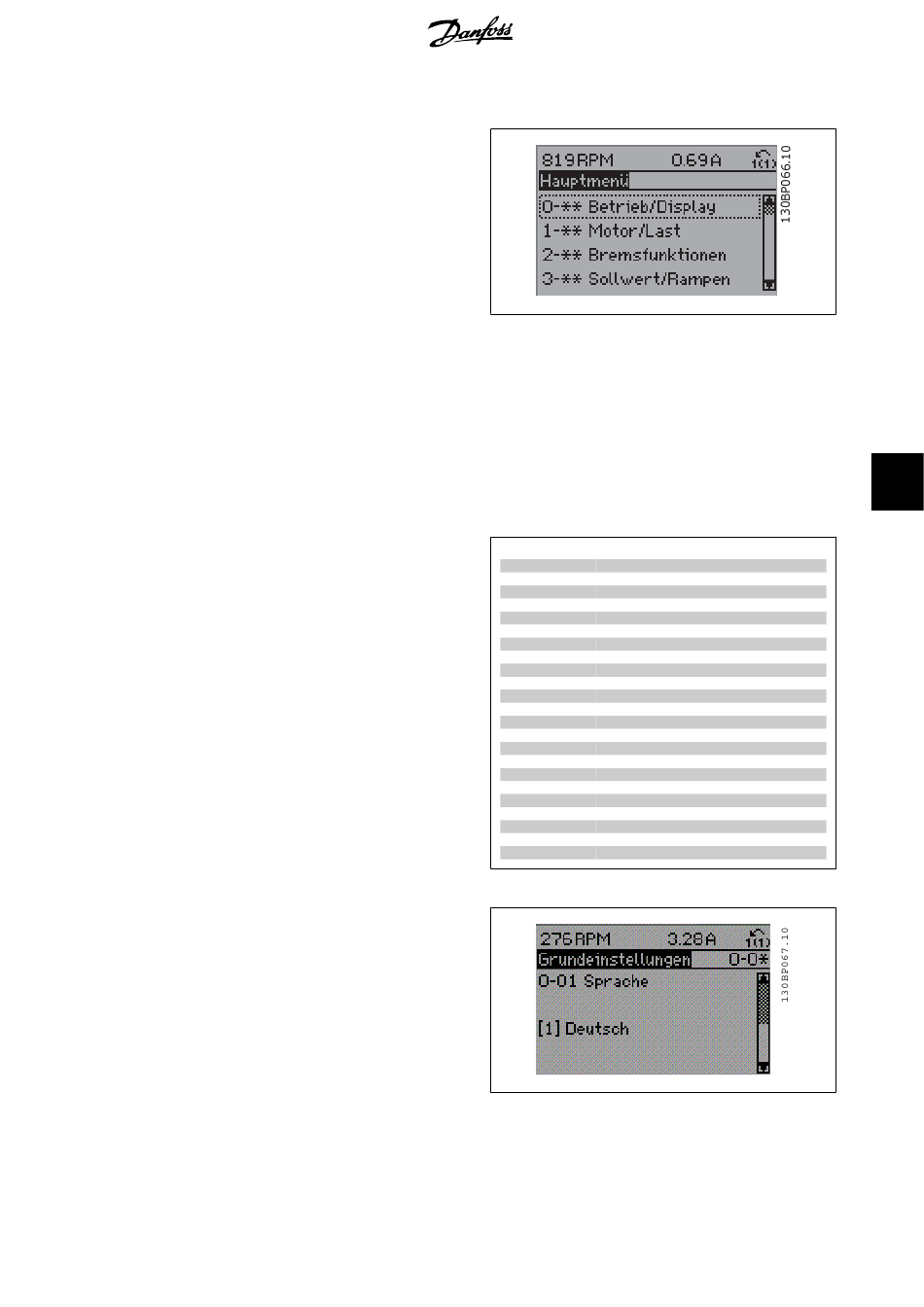

Abbildung 7.9: Displaybeispiel
Gruppennr. Parametergruppe:
0 Betrieb/Display
1

Motor/Last

2

Bremsfunktionen

3

Sollwert/Rampen

4

Grenzen/Warnungen

5 Digit. Ein-/Ausgänge
6

Analoge Ein-/Ausg.

8

Opt./Schnittstellen

9

Profibus DP

10

CAN/DeviceNet

11 LonWorks
13

Smart Logic

14

Sonderfunktionen

15

Info/Wartung

16

Datenanzeigen

18 Datenanzeigen 2
20

FU PID-Regler

21

Erw. PID-Regler

22

Anwendungsfunktionen

23

Zeitfunktionen

24 Notfallbetrieb
25

Kaskadenregler

26 Analog-E/A-Option MCB 109
Tabelle 7.3: Parametergruppen
Abbildung 7.10: Displaybeispiel
7
