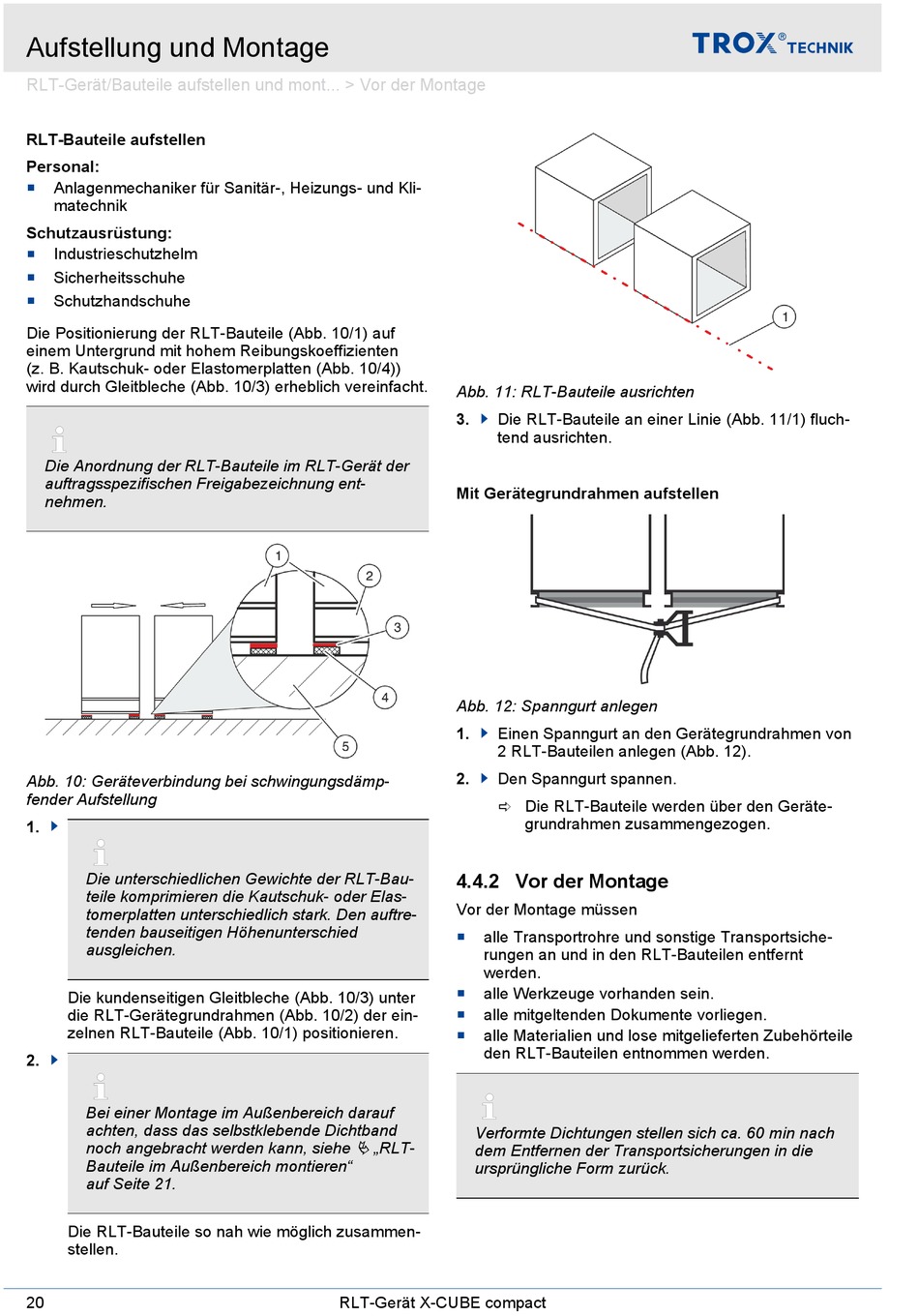

Aufstellung und Montage
RLT-Gerät/Bauteile aufstellen und mont... > Vor der Montage
RLT-Bauteile aufstellen
Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-
matechnik
Schutzausrüstung:
Industrieschutzhelm
Sicherheitsschuhe
Schutzhandschuhe
Die Positionierung der RLT-Bauteile (Abb. 10/1) auf
einem Untergrund mit hohem Reibungskoeffizienten
(z. B. Kautschuk- oder Elastomerplatten (Abb. 10/4))
wird durch Gleitbleche (Abb. 10/3) erheblich vereinfacht.
Die Anordnung der RLT-Bauteile im RLT-Gerät der
auftragsspezifischen Freigabezeichnung ent-
nehmen.
Abb. 10: Geräteverbindung bei schwingungsdämp-
fender Aufstellung
1.
Die unterschiedlichen Gewichte der RLT-Bau-
teile komprimieren die Kautschuk- oder Elas-
tomerplatten unterschiedlich stark. Den auftre-
tenden bauseitigen Höhenunterschied
ausgleichen.
Die kundenseitigen Gleitbleche (Abb. 10/3) unter
die RLT-Gerätegrundrahmen (Abb. 10/2) der ein-
zelnen RLT-Bauteile (Abb. 10/1) positionieren.
2.
Bei einer Montage im Außenbereich darauf
achten, dass das selbstklebende Dichtband
noch angebracht werden kann, siehe
Bauteile im Außenbereich montieren"
auf Seite 21.
Die RLT-Bauteile so nah wie möglich zusammen-
stellen.
20
Abb. 11: RLT-Bauteile ausrichten
3.
Die RLT-Bauteile an einer Linie (Abb. 11/1) fluch-
tend ausrichten.
Mit Gerätegrundrahmen aufstellen
Abb. 12: Spanngurt anlegen
1.
Einen Spanngurt an den Gerätegrundrahmen von
2 RLT-Bauteilen anlegen (Abb. 12).
2.
Den Spanngurt spannen.
ð Die RLT-Bauteile werden über den Geräte-
4.4.2 Vor der Montage
Vor der Montage müssen
alle Transportrohre und sonstige Transportsiche-
rungen an und in den RLT-Bauteilen entfernt
werden.
alle Werkzeuge vorhanden sein.
alle mitgeltenden Dokumente vorliegen.
alle Materialien und lose mitgelieferten Zubehörteile
den RLT-Bauteilen entnommen werden.
Verformte Dichtungen stellen sich ca. 60 min nach
Ä „RLT-
dem Entfernen der Transportsicherungen in die
ursprüngliche Form zurück.
RLT-Gerät X-CUBE compact
grundrahmen zusammengezogen.
