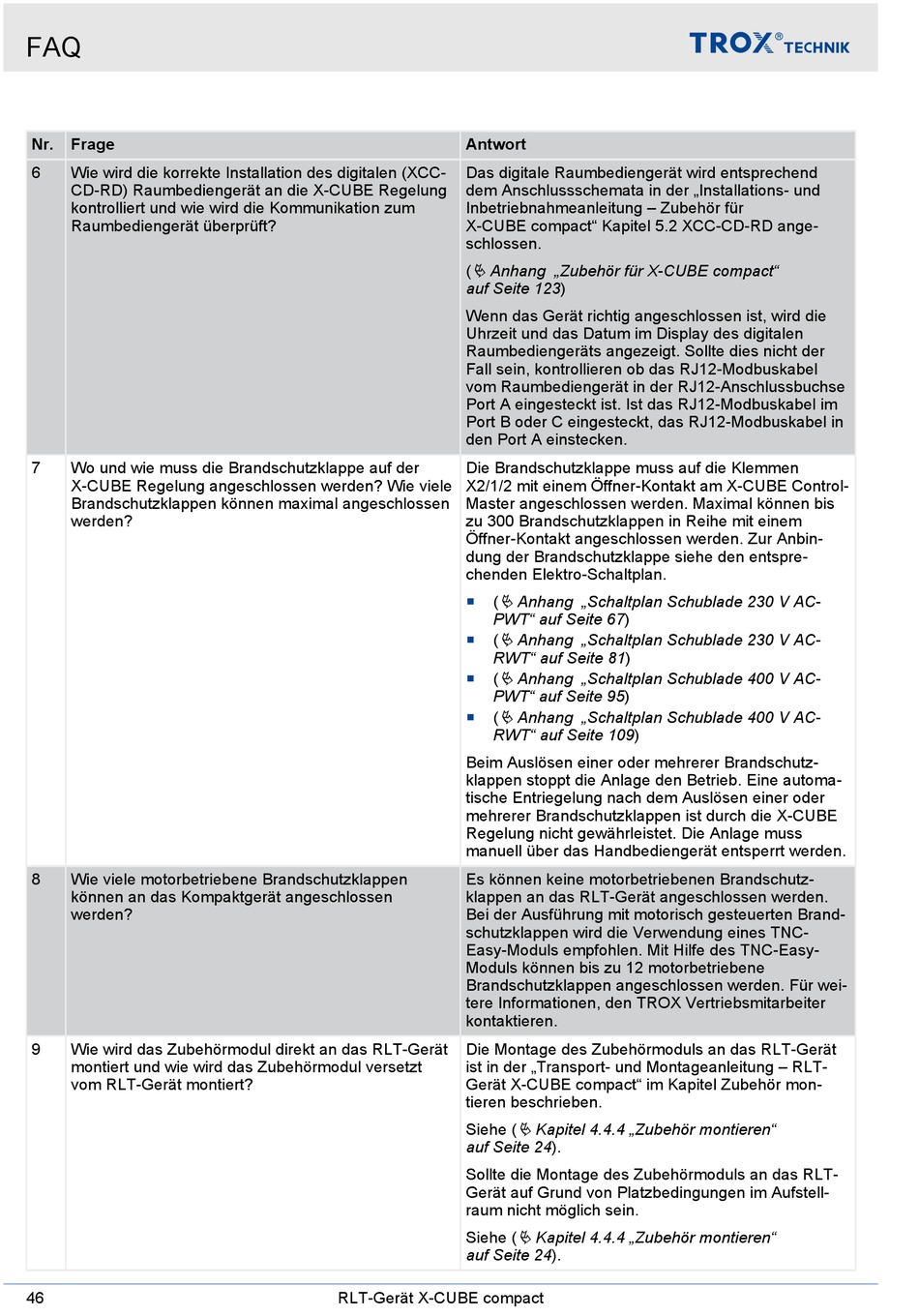

Trox X-CUBE compact Montageanleitung Seite 46

FAQ
Nr. Frage
6 Wie wird die korrekte Installation des digitalen (XCC-
CD-RD) Raumbediengerät an die X-CUBE Regelung
kontrolliert und wie wird die Kommunikation zum
Raumbediengerät überprüft?
7 Wo und wie muss die Brandschutzklappe auf der
X-CUBE Regelung angeschlossen werden? Wie viele
Brandschutzklappen können maximal angeschlossen
werden?
8 Wie viele motorbetriebene Brandschutzklappen
können an das Kompaktgerät angeschlossen
werden?
9 Wie wird das Zubehörmodul direkt an das RLT-Gerät
montiert und wie wird das Zubehörmodul versetzt
vom RLT-Gerät montiert?
46
Antwort
Das digitale Raumbediengerät wird entsprechend
dem Anschlussschemata in der „Installations- und
Inbetriebnahmeanleitung – Zubehör für
X-CUBE compact" Kapitel 5.2 XCC-CD-RD ange-
schlossen.
( Ä Anhang „Zubehör für X-CUBE compact"
auf Seite 123)
Wenn das Gerät richtig angeschlossen ist, wird die
Uhrzeit und das Datum im Display des digitalen
Raumbediengeräts angezeigt. Sollte dies nicht der
Fall sein, kontrollieren ob das RJ12-Modbuskabel
vom Raumbediengerät in der RJ12-Anschlussbuchse
Port A eingesteckt ist. Ist das RJ12-Modbuskabel im
Port B oder C eingesteckt, das RJ12-Modbuskabel in
den Port A einstecken.
Die Brandschutzklappe muss auf die Klemmen
X2/1/2 mit einem Öffner-Kontakt am X-CUBE Control-
Master angeschlossen werden. Maximal können bis
zu 300 Brandschutzklappen in Reihe mit einem
Öffner-Kontakt angeschlossen werden. Zur Anbin-
dung der Brandschutzklappe siehe den entspre-
chenden Elektro-Schaltplan.
( Ä Anhang „Schaltplan Schublade 230 V AC-

PWT" auf Seite 67)
Ä Anhang „Schaltplan Schublade 230 V AC-
(

RWT" auf Seite 81)
Ä Anhang „Schaltplan Schublade 400 V AC-
(

PWT" auf Seite 95)
Ä Anhang „Schaltplan Schublade 400 V AC-
(

RWT" auf Seite 109)
Beim Auslösen einer oder mehrerer Brandschutz-
klappen stoppt die Anlage den Betrieb. Eine automa-
tische Entriegelung nach dem Auslösen einer oder
mehrerer Brandschutzklappen ist durch die X-CUBE
Regelung nicht gewährleistet. Die Anlage muss
manuell über das Handbediengerät entsperrt werden.
Es können keine motorbetriebenen Brandschutz-
klappen an das RLT-Gerät angeschlossen werden.
Bei der Ausführung mit motorisch gesteuerten Brand-
schutzklappen wird die Verwendung eines TNC-
Easy-Moduls empfohlen. Mit Hilfe des TNC-Easy-
Moduls können bis zu 12 motorbetriebene
Brandschutzklappen angeschlossen werden. Für wei-
tere Informationen, den TROX Vertriebsmitarbeiter
kontaktieren.
Die Montage des Zubehörmoduls an das RLT-Gerät
ist in der „Transport- und Montageanleitung – RLT-
Gerät X-CUBE compact" im Kapitel Zubehör mon-
tieren beschrieben.
Siehe (
auf Seite 24).
Sollte die Montage des Zubehörmoduls an das RLT-
Gerät auf Grund von Platzbedingungen im Aufstell-
raum nicht möglich sein.
Siehe (
auf Seite 24).
RLT-Gerät X-CUBE compact
Ä Kapitel 4.4.4 „Zubehör montieren"
Ä Kapitel 4.4.4 „Zubehör montieren"
