5.3 Bedienseite wechseln

Die Bedienseite des RLT-Geräts kann frei gewählt
werden. Dabei kann das Bedienfeld auf der vorderen
oder hinteren Seite des RLT-Geräts angebracht
werden.
1. RLT-Gerät über den bauseitigen Hauptschalter
ausschalten und gegen Wiedereinschalten
sichern.

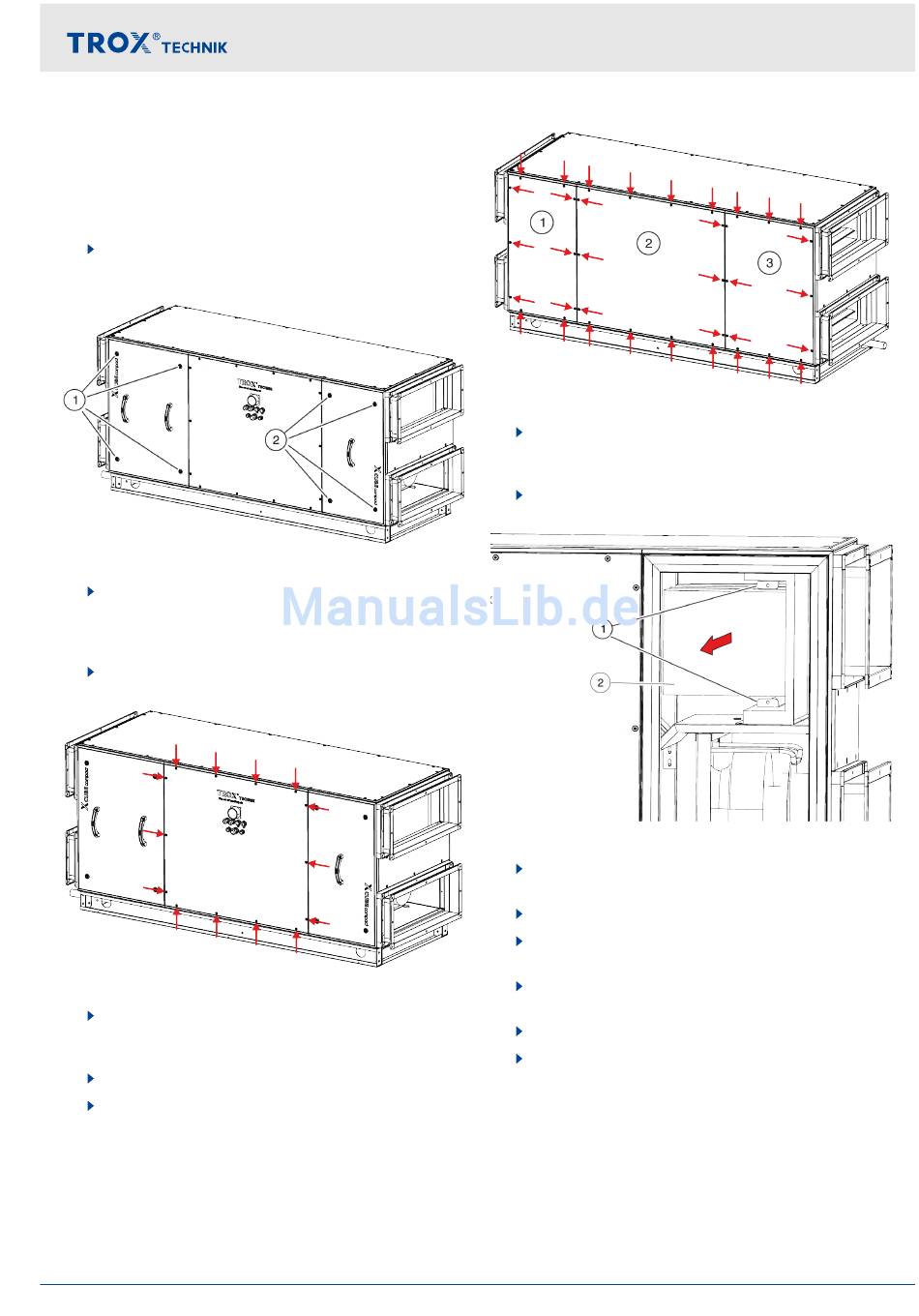

Abb. 24: Revisionspaneele öffnen
2. Kompressionsdrehverschlüsse (Abb. 24/1+2) der
beiden Revisionspaneele an der vorderen Seite
rechts und links mit Hilfe eines Innensechskant-
schlüssels (10 mm) öffnen.
3. Die beiden Revisionspaneele an der vorderen
Seite rechts und links an den Griffen abnehmen.
Abb. 25: Mittlere Revisionspaneele
4. Schrauben (Abb. 25/Pfeile) der mittleren Revisi-
onspaneele an der vorderen Seite heraus-
schrauben.
5. Revisionspaneele vorsichtig vorziehen.
6. Steckverbindungen auf der Innenseite der Revisi-
onspaneele trennen.
Abb. 26: Hintere Revisionspaneele
7. Schrauben (Abb. 26/Pfeile) an den drei rücksei-
tigen Revisionspaneelen (Abb. 26/1+2+3) heraus-
schrauben.
8. Die drei rückseitigen Revisionspaneele
(Abb. 26/1+2+3) abnehmen.
Abb. 27: Spannschienen
9. Die zwei Spannschienen (Abb. 27/1) heraus-
ziehen.
10. Filter (Abb. 27/2) herausziehen.
11. Spannschienen (Abb. 27/1) demontieren und auf
der Rückseite des RLT-Geräts montieren.
12. Filter (Abb. 27/2) auf der Rückseite des RLT-
Geräts einsetzen.
13. Spannschienen (Abb. 27/1) eindrücken.
14. Rechte und linke Revisionspaneele auf der Rück-
seite mit Hilfe der Kompressionsdrehverschlüsse
fixieren.
