2 Bus-Adresse des Zubehörs einstellen

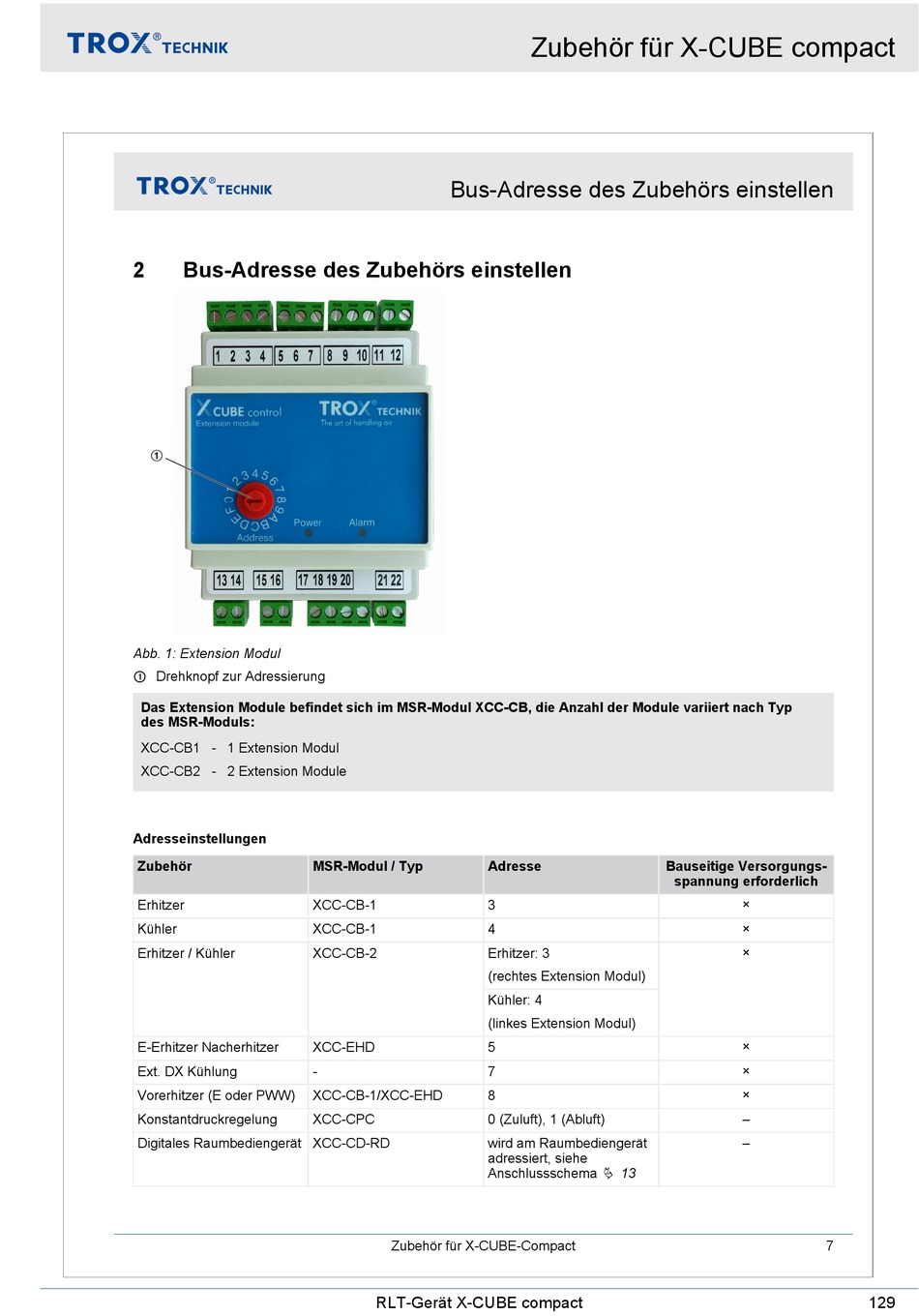

Abb. 1: Extension Modul
① Drehknopf zur Adressierung
Das Extension Module befindet sich im MSR-Modul XCC-CB, die Anzahl der Module variiert nach Typ
des MSR-Moduls:
XCC-CB1 - 1 Extension Modul
XCC-CB2 - 2 Extension Module
Adresseinstellungen
Zubehör
Erhitzer
Kühler
Erhitzer / Kühler
E-Erhitzer Nacherhitzer
Ext. DX Kühlung
Vorerhitzer (E oder PWW)
Konstantdruckregelung
Digitales Raumbediengerät XCC-CD-RD
Bus-Adresse des Zubehörs einstellen
MSR-Modul / Typ
XCC-CB-1
XCC-CB-1
XCC-CB-2
XCC-EHD
-
XCC-CB-1/XCC-EHD
XCC-CPC
Zubehör für X-CUBE-Compact
RLT-Gerät X-CUBE compact
Zubehör für X-CUBE compact
Adresse
3
4
Erhitzer: 3
(rechtes Extension Modul)
Kühler: 4
(linkes Extension Modul)
5
7
8
0 (Zuluft), 1 (Abluft)
wird am Raumbediengerät
adressiert, siehe
Anschlussschema Ä 13
Bauseitige Versorgungs-
spannung erforderlich
×
×
×
×
×
×
–
–
