Inhaltszusammenfassung für Trox TH-WLB

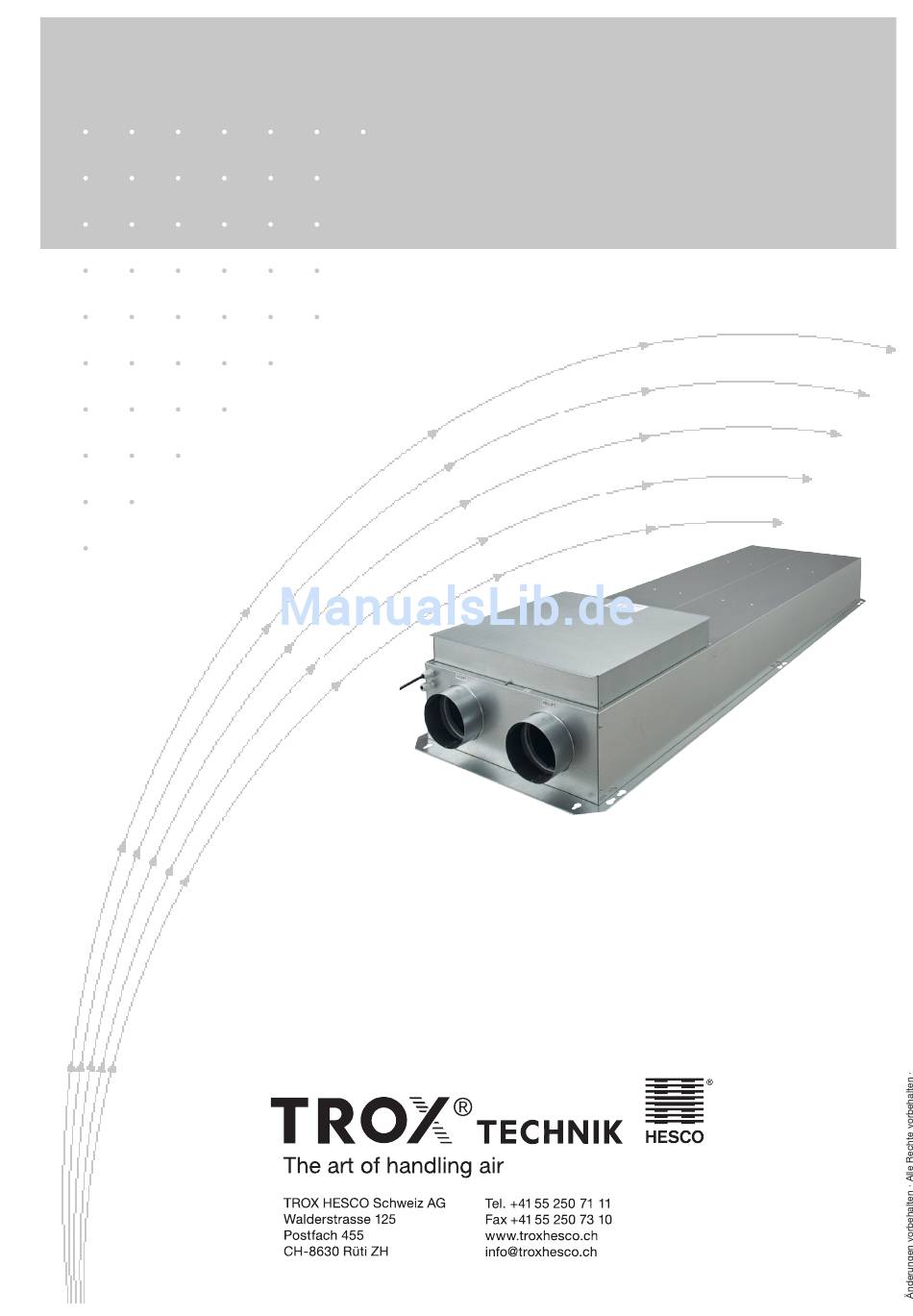

- Seite 1 L-09-1-50 Montageanleitung Wohnungslüftungs-Box TH-WLB...
-
Seite 2: Inhaltsverzeichnis
Um die vollständige Funktion der Wohnungslüftungs-Box Instandsetzung und Ersatzteile sicherzustellen, ist es erforderlich, die mitgelieferte Montagean- Hinweise zum Umweltschutz / Entsorgung leitung und das Dokument TH-WLB L-09-1-11d vor jeglicher Personalqualifikation Verwendung zu lesen und die darin aufgeführten Hinweise zu Haftungsbeschränkung beachten. -
Seite 3: Sicherheit Und Bestimmungsgemässe Verwendung
Montageanleitung Wohnungslüftungs-Box 2. Sicherheit und bestimmungsgemässe Verwendung Allgemeine Sicherheitshinweise VORSICHT! WARNUNG! Verletzungsgefahr an scharfen Kanten, Graten, spitzen Gefahr durch Fehlgebrauch! Fehlgebrauch des Ecken und dünnwandigen Blechteilen! Produktes kann zu gefährlichen Situationen führen. – Bei allen Arbeiten vorsichtig vorgehen. Das Produkt darf nicht eingesetzt werden: –... -
Seite 4: Normen Und Richtlinien
Industrieschutzhelm Instandsetzung und Ersatzteile Zur Aufrechterhaltung der Funktion dürfen zur Instandsetzung nur Original TROX HESCO Schweiz AG Ersatzteile verwendet werden. Hinweise zum Umweltschutz / Entsorgung Zum Schutz der Umwelt, bitte die folgenden Punkte beachten: - Die Verpackung der Wohnungslüftungs-Box ist umweltge- recht zu entsorgen. -
Seite 5: Transport, Lagerung Und Verpackung
- Bei Deckenmontage ist die Wohnungslüftungs-Box mit der Kurzbeschreibung Option „Deckenmontage“ zu bestellen (eingebaute Fallsi- Die TROX HESCO Wohnungslüftungs-Box Typ TH-WLB ist eine herung für Servicedeckel). kompakte Lüftungseinheit, mit der zentral aufbereitete Luft in jeder Wohnung bedarfsgerecht verteilt wird. Integrierte Zu- und Zur bestimmungsgemässen Verwendung gehört auch das Be-... -
Seite 6: Abmessung
Montageanleitung Wohnungslüftungs-Box Abmessung 5. Technische Daten Das komplette Gerät passt in eine Schrankwand mit einem Die kompleten Technischen Daten sind im Dokument TH-WLB Achsmass von 600mm. L-09-1-11d ersichtlich. Nenngrösse 125 => D innen 125mm 6. Montage Nenngrösse 160 => D innen 160mm Allgemeine Sicherheitshinweise Die folgenden Hinweise dienen sowohl der persönlichen... -
Seite 7: Montage
Montageanleitung Wohnungslüftungs-Box Montage Position der Montagelöcher (144) D innen (95) D inside D intérieur D innen D inside (420) D intérieur 265* (22) - Seite 8 Montageanleitung Wohnungslüftungs-Box *) Montageschrauben nicht im Lieferung enthalten, Schrauben Ø 6 mm min. 5...
- Seite 9 Montageanleitung Wohnungslüftungs-Box Montagesituation bei Zuluft von unten Montagesituation bei Zuluft von oben...
-
Seite 10: Elektrische Installation
Montageanleitung Wohnungslüftungs-Box 7. Elektrische Installation GEFAHR! Stromschlag beim Berühren spannungsführender Teile. Elektrische Ausrüstungen stehen unter gefährlicher elektrischer Spannung. Nichtbeachtung kann Tod, schwere Körperschäden oder Sachschaden verursachen! Die Montage ist körperschallisoliert vorzunehmen. Die detaillierte Montageanleitung wird mitgeliefert. – An den elektrischen Komponenten dürfen nur Elektrofachkräfte arbeiten. -
Seite 11: Elektroschema
Montageanleitung Wohnungslüftungs-Box Elektroschema LVC7VFC/LN0... - Seite 12 Montageanleitung Wohnungslüftungs-Box Elektroschema TVR-BC0 AC 24 V 4 12 ai/di1 di2 di3 1 2 9 10 11 6 7 8 CRA24-B3(P) N230-24 RJ12 2 3 4 2 3 4 2 3 4 2 3 4 2 3 5 2 3 5 VAV-Zuluft VAV-Abluft...
- Seite 13 Montageanleitung Wohnungslüftungs-Box Elektroschema Anschlussklemme 1: [G] Spannung Phase AC24V Anschlussklemme 2: [G0] Spannung Neutralleiter Anschlussklemme 3: [CE+] BUS-Anschluss Zuluft und Abluft (KNX/P-Link) Anschlussklemme 4: [CE-] BUS-Anschluss Zuluft und Abluft (KNX/P-Link) Detaillierte Beschreibung zu den Geräten unter www.belimo.ch...
-
Seite 14: Erstinbetriebnahme
Sollte es z.B. auf Grund von Nutzeränderungen notwendig sein, andere Volumenströme als ursprünglich bestellt bereitzustellen, ist dies auch nachträglich noch möglich. Falls Anpassungen am Volumenstrom notwendig sein sollten, ist mit TROX HESCO Schweiz AG Kontakt aufzunehmen. 10. Wartung und Instandhaltung GEFAHR! Stromschlag beim Berühren spannungsführender Teile.
