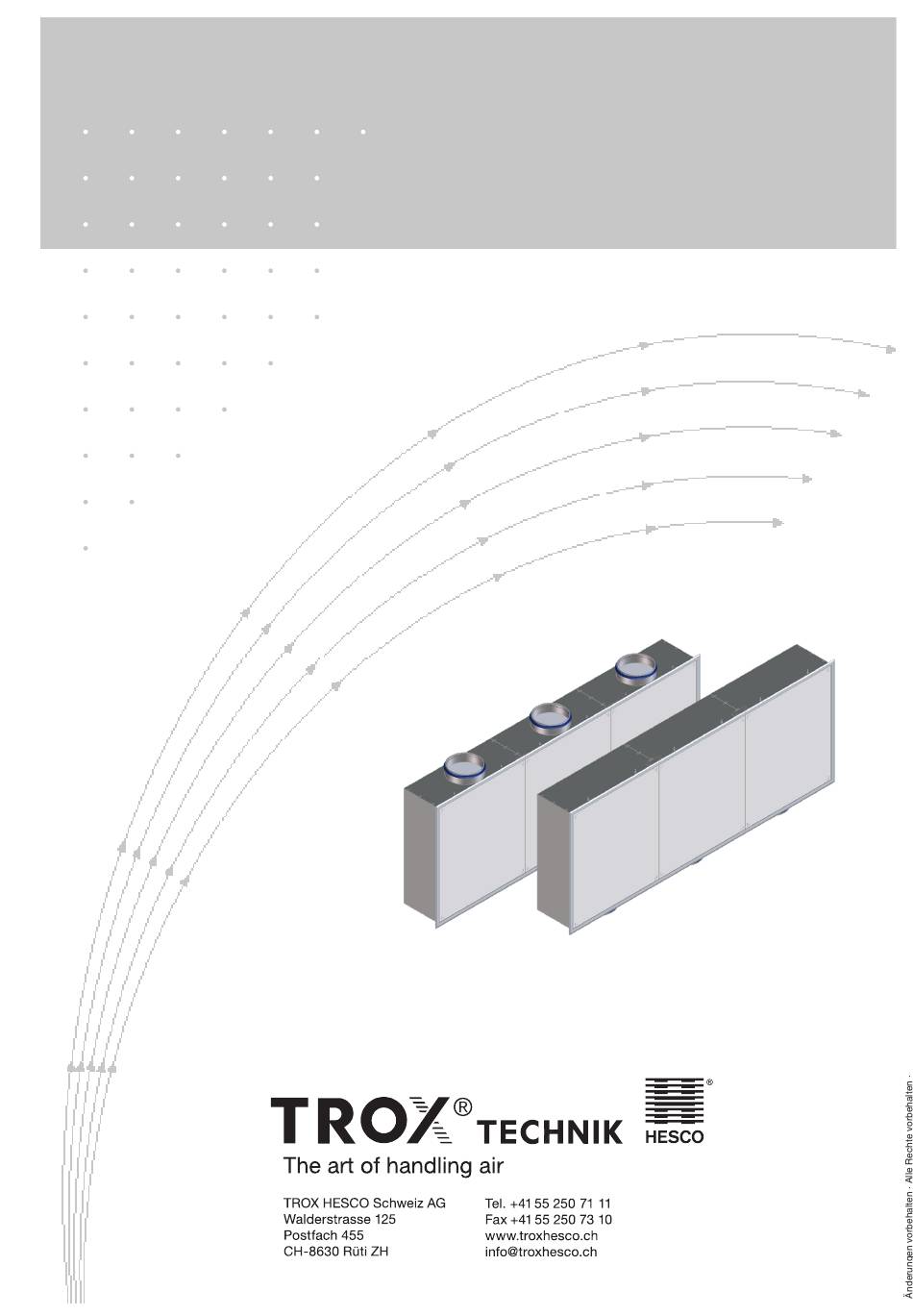

- Seite 1 L-08-1-64d Montageanleitung Quellluftdurchlässe QL-WEB-RO QL-WEB-RU...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Quellluftdurchlass QL-WEB-R Inhalt 1. Allgemeine Hinweise 1. Allgemeine Hinweise Diese Montageanleitung beschreibt den Quellluftdurchlass Typ: 2. Sicherheit und bestimmungsgemässe Verwendung QL-WEB-RO Allgemeine Sicherheitshinweise QL-WEB-RU Normen und Richtlinien Instandsetzung und Ersatzteile Um die vollständige Funktion des Quellluftdurchlass sicherzu- Hinweise zum Umweltschutz / Entsorgung... -
Seite 3: Sicherheit Und Bestimmungsgemässe Verwendung
Montageanleitung Quellluftdurchlass QL-WEB-R 2. Sicherheit und bestimmungsgemässe Verwendung Allgemeine Sicherheitshinweise WARNUNG! VORSICHT! Verletzungsgefahr bei unzureichender Qualifikation! Verletzungsgefahr an scharfen Kanten, Graten, spitzen Ecken und dünnwandigen Blechteilen! Unsachgemässer Umgang kann zu erheblichen Personen- und Sachschäden führen. – Bei allen Arbeiten vorsichtig vorgehen. –... -
Seite 4: Normen Und Richtlinien
Industrieschutzhelm Instandsetzung und Ersatzteile Zur Aufrechterhaltung der Funktion dürfen zur Instandsetzung nur Original TROX HESCO Schweiz AG Ersatzteile verwendet werden. Hinweise zum Umweltschutz / Entsorgung Zum Schutz der Umwelt, bitte die folgenden Punkte beachten: - Die Verpackung des Quellluftdurchlass ist umweltgerecht zu entsorgen. -
Seite 5: Transport, Lagerung Und Verpackung
Nach der Anlieferung die Verpackung vorsichtig entfernen und Lufteinführung in Verdrängungslüftungssystemen entwickelt. das Gerät auf Transportschäden und auf Vollständigkeit kontrol- Der QL-WEB-RO/RU eignet sich für den Wandvorbau, einseitig lieren. Bei Transportschäden und unvollständiger Lieferung sofort ausblasend. den Spediteur und den Lieferanten informieren. Zum Schutz vor Staub und Verschmutzung die Verpackung nach der Prüfung... -
Seite 6: Abmessung
Montageanleitung Quellluftdurchlass QL-WEB-R Abmessung 5. Technische Daten B… x H… x T… Technische Daten im Prospekt L-08-1-04d. QL-WEB-RO Ø d Ø d Ø d Ø d QL-WEB-RU Ø d Ø d Ø d Ø d... -
Seite 7: Montage
Montageanleitung Quellluftdurchlass QL-WEB-R 6. Montage 1 QL-WE-EO oder QL-WE-EU Luftanschluss oben Luftanschluss unten Tool für das Lösen des Frontbleches vom Düsenblech 2 Bauseitige Aussparung B-30 / H-30 QL-WEB-RO QL-WEB-RU B-30 mm... - Seite 8 3 Zusammenbau der End- und Mittelstücke zum Quellluftaus- Luftanschluss lassband. Die einzelnen Teilstücke werden mithilfe der Schlüssel- Der Anschluss an das Luftleitungssystem erfolgt am Luftan- lochverbindung aneinander befestigt. schlussstutzen. Varianten mit Doppellippendichtung sind ausrei- chend dicht verbunden, zusätzliches Dichtungsmaterial ist nicht erforderlich. QL-WEB-RO QL-WEB-RU...
- Seite 9 Montageanleitung Quellluftdurchlass QL-WEB-R 4 Einbau des Anschlusskastens QL-WEB-RO QL-WEB-RU 5 Befestigung des Anschlusskastens Die Montageschrauben sind nicht im Lieferumfang enthalten, Befestigungsloch Ø 6 mm.
-
Seite 10: Erstinbetriebnahme
Montageanleitung Quellluftdurchlass QL-WEB-R 6 Lösen des Frontbleches vom Düsenblech mithilfe des Mitgelie- ferten Tools Den Frontdurchlass möglichst erst nach Abschluss aller Bautätigkeiten auspacken und montieren um Beschädigun- gen der Oberfläche zu verhindern. Bei längeren Zeiträumen zwischen Montage und Inbetrieb- nahme alle Gehäuseöffnungen verschliessen, z.B. mit Folie abkleben, um aufwendige Reinigungsarbeiten zur Inbetrieb- nahme des Gerätes zu vermeiden.
