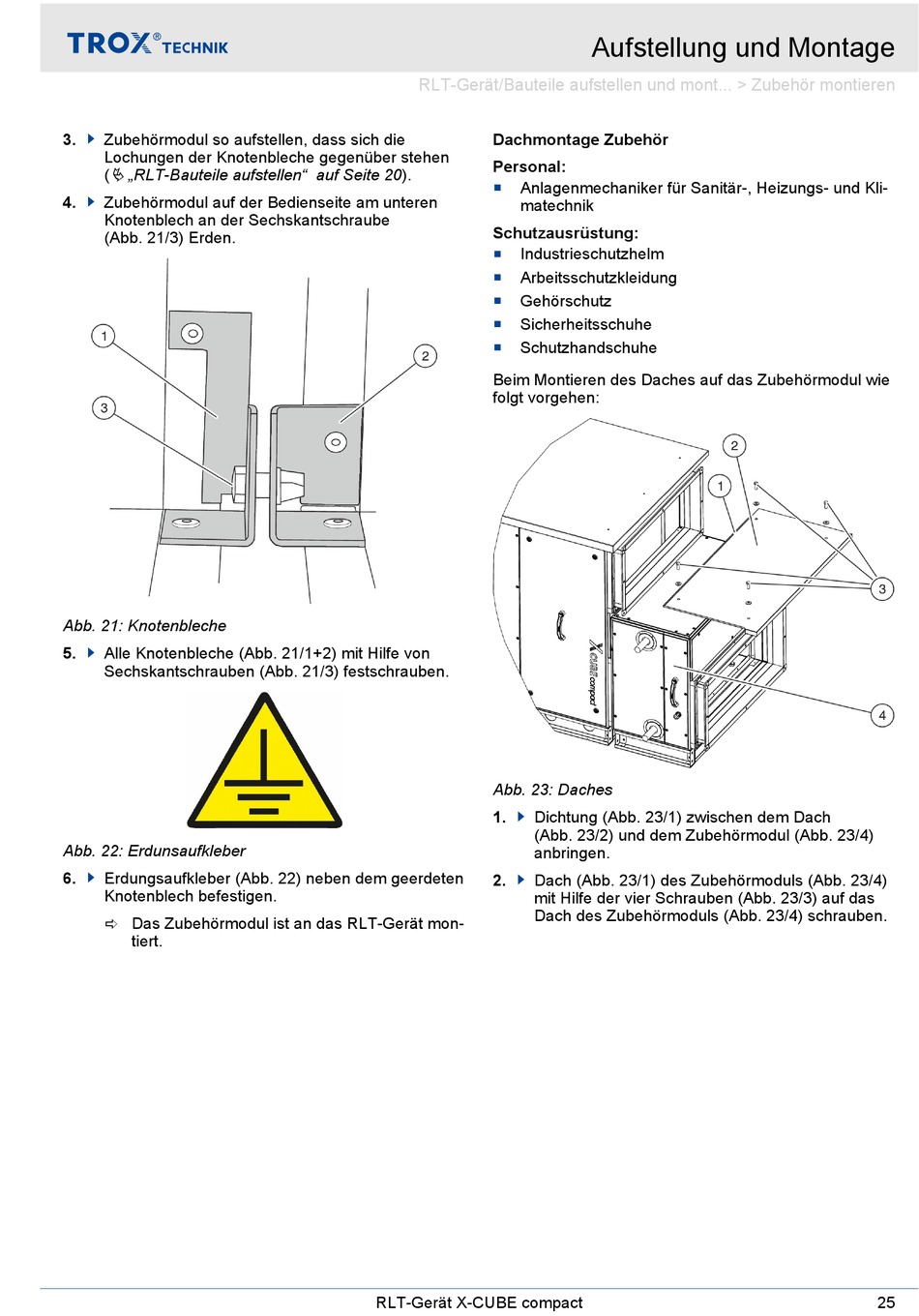

Trox X-CUBE compact Montageanleitung Seite 25

3. Zubehörmodul so aufstellen, dass sich die
Lochungen der Knotenbleche gegenüber stehen
( Ä „RLT-Bauteile aufstellen" auf Seite 20).
4. Zubehörmodul auf der Bedienseite am unteren
Knotenblech an der Sechskantschraube
(Abb. 21/3) Erden.
Abb. 21: Knotenbleche
5. Alle Knotenbleche (Abb. 21/1+2) mit Hilfe von
Sechskantschrauben (Abb. 21/3) festschrauben.
Abb. 22: Erdunsaufkleber
6. Erdungsaufkleber (Abb. 22) neben dem geerdeten
Knotenblech befestigen.
ð Das Zubehörmodul ist an das RLT-Gerät mon-
tiert.
RLT-Gerät/Bauteile aufstellen und mont... > Zubehör montieren
Dachmontage Zubehör
Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-

matechnik
Schutzausrüstung:
Industrieschutzhelm

Arbeitsschutzkleidung

Gehörschutz

Sicherheitsschuhe

Schutzhandschuhe

Beim Montieren des Daches auf das Zubehörmodul wie
folgt vorgehen:
Abb. 23: Daches
1. Dichtung (Abb. 23/1) zwischen dem Dach
(Abb. 23/2) und dem Zubehörmodul (Abb. 23/4)
anbringen.
2. Dach (Abb. 23/1) des Zubehörmoduls (Abb. 23/4)
mit Hilfe der vier Schrauben (Abb. 23/3) auf das
Dach des Zubehörmoduls (Abb. 23/4) schrauben.
