Produktübersicht

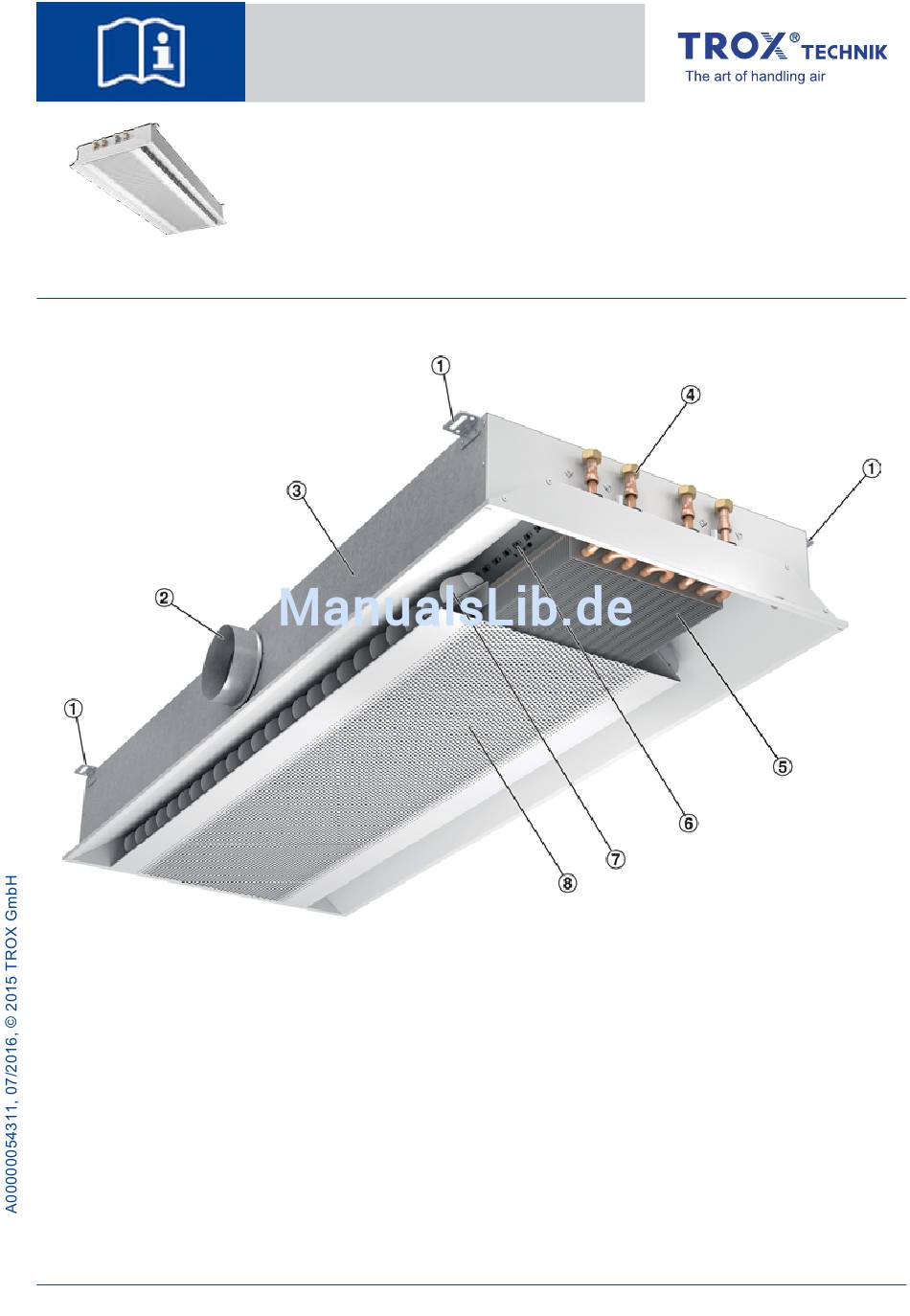

Abb. 1: Schematische Darstellung DID642
①
Aufhängewinkel (4 Stück)
②
Luftanschlussstutzen (Primärluft)
③
Gehäuse
④
Wasseranschlüsse
Montageanleitung
Deckeninduktions-
durchlässe
Serie DID642
Deckeninduktionsdurchlässe Serie DID642
DE/de
⑤
Wärmeübertrager
⑥
Düsen, optional verstellbare Doppeldüsen
(dargestellt)
⑦
Luftleitelemente (optional)
⑧
Induktionsgitter, klappbar
TROX GmbH
Heinrich-Trox-Platz
D-47504 Neukirchen-Vluyn
Telefon: +49 (0) 2845 202-0
Fax: +49 (0) 2845 202-265
E-Mail: trox@trox.de
Internet: http://www.trox.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trox DID642
Inhaltszusammenfassung für Trox DID642
- Seite 1 Deckeninduktions- D-47504 Neukirchen-Vluyn Telefon: +49 (0) 2845 202-0 durchlässe Fax: +49 (0) 2845 202-265 E-Mail: trox@trox.de Internet: http://www.trox.de Serie DID642 Produktübersicht Abb. 1: Schematische Darstellung DID642 ① ⑤ Aufhängewinkel (4 Stück) Wärmeübertrager ② ⑥ Luftanschlussstutzen (Primärluft) Düsen, optional verstellbare Doppeldüsen ③...
-
Seite 2: Wichtige Hinweise
(Außenluft). Durch Wärmeübertrager werden Änderungen von den hier beschriebenen Erläute- zusätzlich Kühl- und/oder Heizlasten abgeführt. rungen und Darstellungen abweichen. Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforderlich, um die Gesund- heitsgefahren zu minimieren. Deckeninduktionsdurchlässe Serie DID642... - Seite 3 Wichtige Hinweise Fehlgebrauch WARNUNG! Gefahr durch Fehlgebrauch! Fehlgebrauch des Gerätes kann zu gefährlichen Situationen führen. Das Gerät darf nicht eingesetzt werden: – in Ex-Bereichen; – in Feuchträumen; – in Räumen mit aggressiver oder stark staub- haltiger Luft. Deckeninduktionsdurchlässe Serie DID642...
-
Seite 4: Technische Daten
Maximale Betriebstemperatur 75 °C (55 °C, bei Verwendung flexibler Schläuche) Minimale Betriebstemperatur 6 °C Abmessungen und Gehäuseanordnung Abb. 2: Maßzeichnung DID642 ohne Zusatzgehäuse, gezeichnet DID642-4--...LR ③ – 62 Glatte Rohrenden Ø12 mm ④ Außengewinde G½" flachdichtend – 62) / 2 ⑤... - Seite 5 Technische Daten Abb. 3: Maßzeichnung DID642 Varianten ohne Zusatzgehäuse – 62 = L – LN + 10 = L – LN + 52 Deckeninduktionsdurchlässe Serie DID642...
- Seite 6 Technische Daten Abmessungen und Gehäuseanordnung mit Zusatzgehäuse Abb. 4: Maßzeichnung DID642 mit Zusatzgehäuse, gezeichnet DID642-4--...RR-AV ② L – 62 Stutzenanordnung bei zwei Primärluftstutzen ③ Zuluft- oder Abluftstutzen (Zusatzgehäuse) (LN – 74) / 2 ④ Glatte Rohrenden Ø12 mm (LN – 64) / 2 ⑤...
- Seite 7 Technische Daten Abb. 5: Maßzeichnung DID642 Varianten mit Zusatzgehäuse ① L – 62 Primärluftstutzen ② Zuluft- oder Abluftstutzen (Zusatzgehäuse) (LN – 74) / 2 ((L – LN + 53) / 2) – 26 Abmessungen und Gewichte Nennlänge Gesamtlänge Gewicht Gerät [kg] Gewicht Wasserfüllung [kg]...
- Seite 8 Gesamtlänge Gewicht Gerät [kg] Gewicht Wasserfüllung [kg] (Frontdurchlass) (L × 22,0 kg / m) [mm] L [mm] 2700 2693 – 3000 59 – 66 3000 2993 – 3000 Abmessungen [mm] B = Frontrahmenbreite Abmessungen [mm] ØD 116,5 Deckeninduktionsdurchlässe Serie DID642...
-
Seite 9: Transport Und Lagerung
HINWEIS! Geräte zu zweit transportieren, um Beschädi- gungen zu vermeiden Abb. 6: Gerät zu zweit tragen Zum Transport ausschließlich Hebe- und Transport- mittel mit ausreichender Traglast verwenden. Beim Transport die Ladung gegen Kippen und Herab- fallen sichern. Deckeninduktionsdurchlässe Serie DID642... -
Seite 10: Gerät An Der Decke Befestigen
Anschluss an die häufigsten Deckensysteme schematisch dargestellt. Abb. 10: Deckeneinbau, Gipskartondecke ① DID642 ② Gipskartondecke Abb. 7: Deckeneinbau, T-Profil ① DID642 ② Deckenplatte Abb. 8: Deckeneinbau, Klemmprofil ① DID642 ② Deckenplatte Abb. 9: Deckeneinbau, T-Profil verdeckt ① DID642 ② Deckenplatte Deckeninduktionsdurchlässe Serie DID642... - Seite 11 Lebensgefahr durch Herabfallen des Geräts! – Nur zugelassene Befestigungsmaterialien mit ausreichender Traglast verwenden! – Immer alle Aufhängewinkel verwenden! – Niemals unter nicht ausreichend gesicherte schwebende Lasten treten! – Befestigung nach Einbau überprüfen! Ä auf Seite 7 Abb. 11: Abmessungen Deckeninduktionsdurchlässe Serie DID642...
-
Seite 12: Wasseranschlüsse Herstellen
Vor- und Rücklauf: HINWEIS! Beschädigung des Wärmeübertragers durch unsachgemäße Montage! Beim Festziehen der Verschraubung mit geeig- neten Werkzeugen gegenhalten! Abb. 12: Beispiel DID642 mit 4-Leiter-System 2-Leiter-System: 2 Wasseranschlüsse 4-Leiter-System: 4 Wasseranschlüsse Eine Taupunktunterschreitung ist mit geeigneten Maßnahmen zu vermeiden. -
Seite 13: Luftleitung Anschließen
Luftleitung anschließen Direkt nach der Installation und danach in periodischen Abständen Dichtigkeitsprüfung durchführen! Luftleitung anschließen Deckeninduktionsdurchlässe DID642 verfügen über einen Außen- bzw. Primärluftanschluss. Optional kann ein zweiter Zuluftstutzen oder ein Anschluss zur Abluftabsaugung integriert sein. Die Luftanschlussstutzen sind passend für runde Luftleitungen nach EN 1506 bzw. - Seite 14 Es lassen sich drei verschiedene Luftführungen ein- stellen. HINWEIS! Abb. 13: Luftführung verstellen Beschädigung der Luftleitelemente durch unsachgemäßen Gebrauch! Zur Vermeidung einer Beschädigung die Luftlei- telemente mit beiden Händen verstellen. Abb. 14: Einstellungsbeispiele ① Gerade Luftführung ② Schräge Luftführung ③ Divergierende Luftführung Deckeninduktionsdurchlässe Serie DID642...
- Seite 15 Reinigung Düseneinstellung Wärmeübertrager reinigen Der DID642 besitzt einstellbare Doppeldüsen, diese Personal: ermöglichen eine nachträgliche Anpassung der Fachpersonal Luftgeschwindigkeit bei veränderten Betriebsbedin- Schutzausrüstung: gungen. Industrieschutzhelm Sicherheitsschuhe Schutzhandschuhe VORSICHT! Heiße Oberflächen! Verbrühungs- bzw. Verbrennungsgefahr bei Arbeiten am Warmwassersystem! Vor Arbeiten am Gerät das System abschalten...
- Seite 16 Innensechskant SW3 verstellt werden. Abb. 18: Induktionsgitter anklappen Nach der Reinigung, dass Gitter in umge- kehrter Reihenfolge wieder montieren und zuklappen. VORSICHT! Kopfverletzung durch Herabfallen des Induktionsgitters! Korrekten Sitz des Induktionsgitters prüfen! Abb. 17: Reinigung des Wärmeübertragers Deckeninduktionsdurchlässe Serie DID642...
