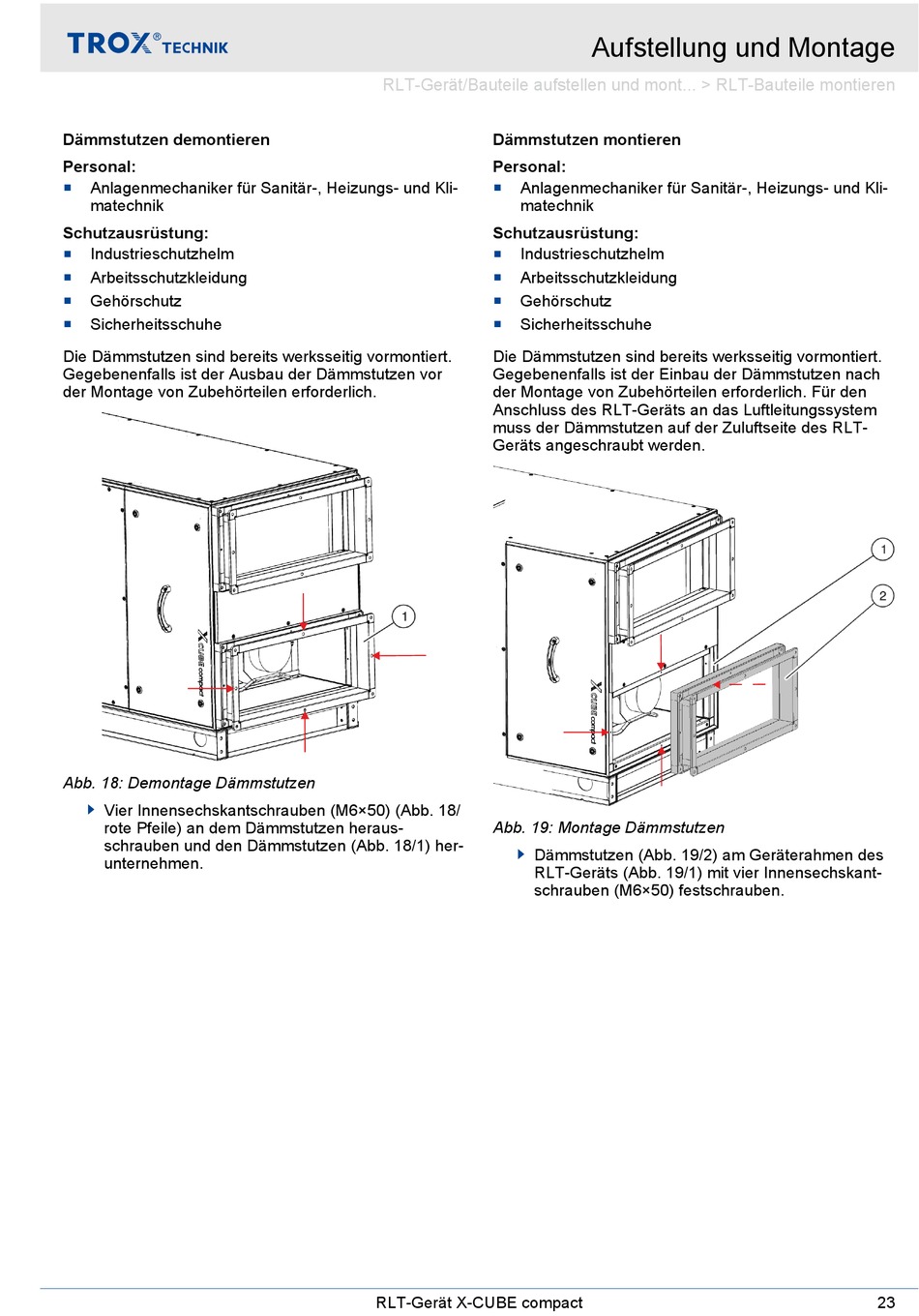

Trox X-CUBE compact Montageanleitung Seite 23

Dämmstutzen demontieren
Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-

matechnik
Schutzausrüstung:
Industrieschutzhelm

Arbeitsschutzkleidung

Gehörschutz

Sicherheitsschuhe

Die Dämmstutzen sind bereits werksseitig vormontiert.
Gegebenenfalls ist der Ausbau der Dämmstutzen vor
der Montage von Zubehörteilen erforderlich.
Abb. 18: Demontage Dämmstutzen
Vier Innensechskantschrauben (M6×50) (Abb. 18/
rote Pfeile) an dem Dämmstutzen heraus-
schrauben und den Dämmstutzen (Abb. 18/1) her-
unternehmen.
RLT-Gerät/Bauteile aufstellen und mont... > RLT-Bauteile montieren
Dämmstutzen montieren
Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-

matechnik
Schutzausrüstung:
Industrieschutzhelm

Arbeitsschutzkleidung

Gehörschutz

Sicherheitsschuhe

Die Dämmstutzen sind bereits werksseitig vormontiert.
Gegebenenfalls ist der Einbau der Dämmstutzen nach
der Montage von Zubehörteilen erforderlich. Für den
Anschluss des RLT-Geräts an das Luftleitungssystem
muss der Dämmstutzen auf der Zuluftseite des RLT-
Geräts angeschraubt werden.
Abb. 19: Montage Dämmstutzen
Dämmstutzen (Abb. 19/2) am Geräterahmen des
RLT-Geräts (Abb. 19/1) mit vier Innensechskant-
schrauben (M6×50) festschrauben.
