Trox TH-WLB-C Bedienungsanleitung

Wohnungslüftungs-box comfort
Vorschau ausblenden Andere Handbücher für TH-WLB-C:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
L-09-1-12d
Wohnungslüftungs-Box
Comfort
Typ TH-WLB-C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Trox TH-WLB-C

Inhaltszusammenfassung für Trox TH-WLB-C

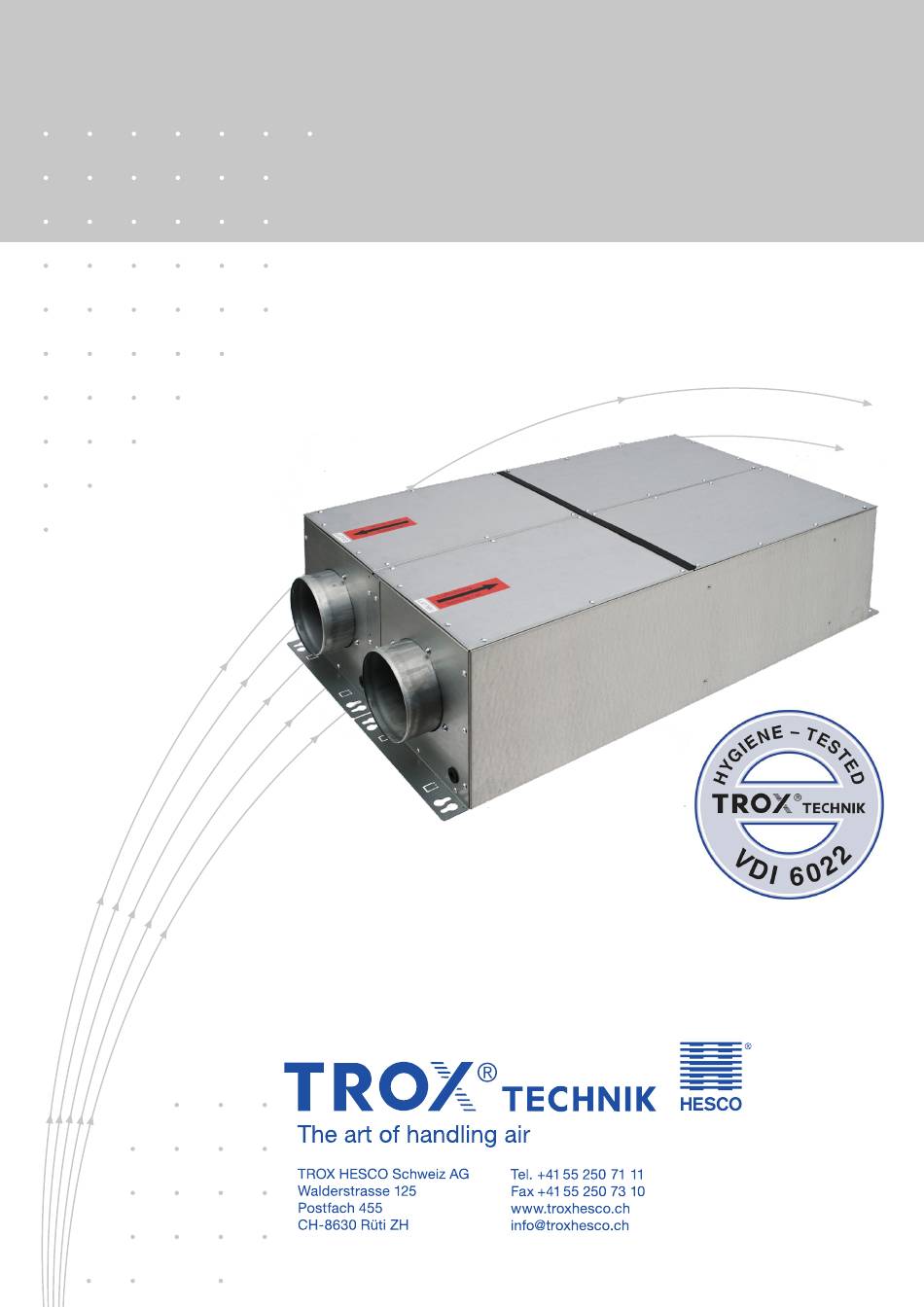

  • Seite 1 L-09-1-12d Wohnungslüftungs-Box Comfort Typ TH-WLB-C...

  • Seite 2: Inhaltsverzeichnis

    Der Nutzen Die TROX HESCO Wohnungslüftungs-Box Comfort • Definierte Einheit – einfach zu planen (TH-WLB-C) ist eine kompakte Lüftungseinheit, mit der zen- • Kostengünstige Lösung – Reduzierung der Kosten tral aufbereitete Luft in jeder Wohnung bedarfsgerecht ver- • Kompakte Bauweise – platzsparend – mehr Platz teilt wird.

  • Seite 3: Beschreibung · Prinzipschema

    Beschreibung · Prinzipschema Konstruktionsmerkmale • Beidseitig Rohrstutzen DN160 oder DN125 • Gehäuse Leckluftstrom nach DIN EN 1751 Klasse A • Gehäuse aus verzinktem Stahlblech • Befestigungswinkel oben, unten • Gewicht: 20 kg Abluft-Verteilkasten Zuluft-Verteilkasten Baugrösse B × H × T = 486 × 897 × 233 mm Zuluft Abluft WLB-...

  • Seite 4: Abmessungen

    Abmessungen Abmessungen (121.5) 121.5 ND 160 Abluft Zuluft ND 160 Das komplette Gerät passt in eine Schrankwand mit einem Achsmass von 500 mm. Nenngrösse 125 Nenngrösse 160 Abluft Zuluft Die Montage ist körperschallisoliert vorzunehmen. Die detaillierte Montageanleitung wird mitgeliefert.

  • Seite 5: Volumenstromregler Tc0 · Definitionen

    Volumenstromregler TC0 · Definitionen Volumenstromregler TC0 Akustisch optimierter variabler Volumenstromregler, für Zu- Regelung: oder Abluft. • Aufschaltung einer Führungsgrösse 0-10 V bezogen auf Bestehend aus Gehäuse mit Stellplatte, statischem Differenz- VNenn (Volumenstrom < 20 m /h schliesst) druck-Sensor und Regelkomponenten. •...

  • Seite 6: Beschreibung Der Funktionen

    – TH-WLB-C-Steuerung 3-Stufen-Betrieb (<MIN>, <MID>, <MAX>) Bei Betätigung der Betriebsstufen <MIN>, <MID> oder <MAX> wird die TH-WLB-C jeweils solange konstant betrieben, bis durch den Nutzer eine andere Betriebsvariante per Taster gewählt wird. Normalbetrieb ist die Stufe <MID>. Bei vorüberge- hender Abwesenheit oder reduziertem Betrieb empfiehlt sich Stufe <MIN>. Bei erhöhtem Bedarf empfiehlt sich Stufe <MAX>...
  • Seite 7 Beschreibung der Funktionen Externe Kontakte/Melder/Sensoren, mit elektr. TH-WLB-C-Steuerung Es besteht die Möglichkeit, die TH-WLB-C-Steuereinheit mit verschiedenen Arten von Kontakten/Meldern zu verbinden. Es genügen einfache potentialfreie Kontakte in Kombination mit dem Ein-/Aus-Schalter der externen Komponenten, um die Funk- tionen zu aktivieren. Für die getrennte Zu- und Abluftsteuerung stehen folgende potentialfreie Kontakte zur Verfügung:...

  • Seite 8: Technische Daten

    Technische Daten Akustik Nenngrösse 125 Strömungsrauschen Nenngrösse 125 im Hallraum gemessen gemäss EN ISO 3741 = 150 Pa Δp = 100 Pa Δp = 50 Pa Δp = 25 Pa Δp [m³/h] [l/s] 22 24 Volumenstrom Korrekturwerte für Oktavbandwerte Frequenz f [Hz] 1000 2000 4000...
  • Seite 9 Technische Daten Akustik Nenngrösse 160 im Hallraum gemessen gemäss EN ISO 3741 Strömungsrauschen Nenngrösse 160 = 150 Pa Δp = 100 Pa Δp = 50 Pa Δp = 25 Pa Δp [m³/h] 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 [l/s] Volumenstrom...

  • Seite 10: Druckverlust · Elektronische Komponenten

    Tastereinheit für Varianten TU/TA/TUP/TAP Steuereinheit für Varianten TUP/TAP/TSP TU/TA TUP/TAP Schalter dreistufig (bauseits) Schalter zweistufig mit „ZU“ (bauseits) Schalter dreistufig mit „ZU“ (bauseits) z.B. AWAG A230 z.B. Feller 7411-2.FMI.61 z.B. Feller 7411-5.FMI.61 Verdrahtungsschemata entnehmen Sie bitte dem Dokument „Elektro-Schemata TH-WLB-C„ auf unserer Website.

  • Seite 11: Ausschreibtexte · Standardzeiten

    Brandfall die Zu- und Abluftregler. Die Einheit ist werkseitig mit kundenspezifischen Vor- einstellungen versehen. Innerhalb der Reglereinheit können <MIN>, <MID> und <MAX> verändert werden. Standardzeiten / Regler mit TH-WLB-C-Steuerung Funktion AUTO Clock (Schaltuhr) • nach Kundenvorgabe oder standard...

  • Seite 12: Bestellinformationen

    TAP = Tastereinheit als Aufputzversion Bestellbeispiele & mitgelieferte Steuerung 5 Stk TH-WLB-C-0 / 125 / TUP / VOC / J mit integrierter Zeitschaltuhr (lose) AA = Anschluss analog 0-10V extern 20 Stk TH-WLB-C-1 / 160 / TS / 0 / 0 Zubehör: Schalteinheit...
