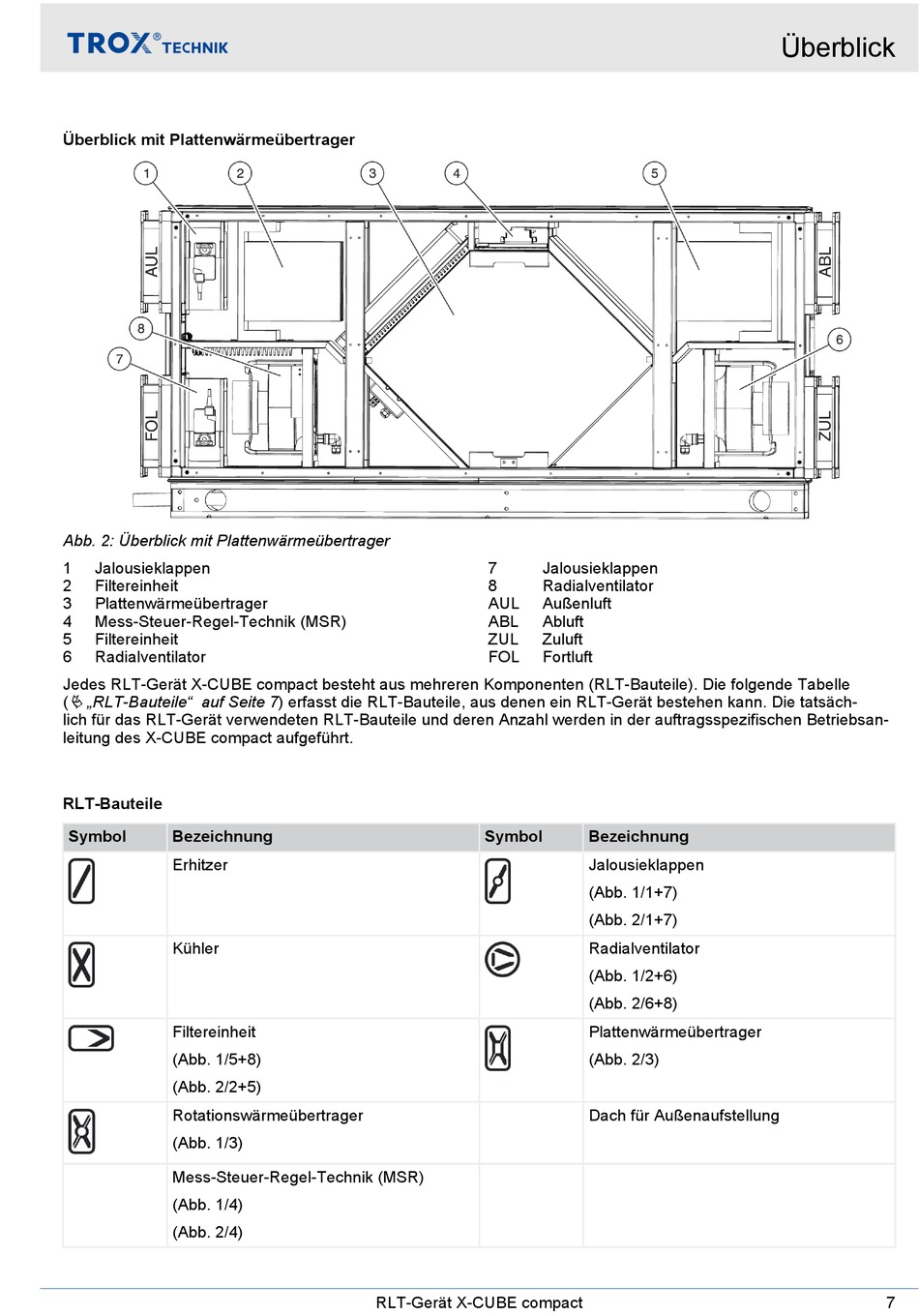

Trox X-CUBE compact Montageanleitung Seite 7

Überblick mit Plattenwärmeübertrager
Abb. 2: Überblick mit Plattenwärmeübertrager
1 Jalousieklappen
2 Filtereinheit
3 Plattenwärmeübertrager
4 Mess-Steuer-Regel-Technik (MSR)
5 Filtereinheit
6 Radialventilator
Jedes RLT-Gerät X-CUBE compact besteht aus mehreren Komponenten (RLT-Bauteile). Die folgende Tabelle
( Ä „RLT-Bauteile" auf Seite 7) erfasst die RLT-Bauteile, aus denen ein RLT-Gerät bestehen kann. Die tatsäch-
lich für das RLT-Gerät verwendeten RLT-Bauteile und deren Anzahl werden in der auftragsspezifischen Betriebsan-
leitung des X-CUBE compact aufgeführt.
RLT-Bauteile
Symbol Bezeichnung
Erhitzer
Kühler
Filtereinheit
(Abb. 1/5+8)
(Abb. 2/2+5)
Rotationswärmeübertrager
(Abb. 1/3)
Mess-Steuer-Regel-Technik (MSR)
(Abb. 1/4)
(Abb. 2/4)
7 Jalousieklappen
8 Radialventilator
AUL Außenluft
ABL Abluft
ZUL Zuluft
FOL Fortluft
Symbol
RLT-Gerät X-CUBE compact
Bezeichnung
Jalousieklappen
(Abb. 1/1+7)
(Abb. 2/1+7)
Radialventilator
(Abb. 1/2+6)
(Abb. 2/6+8)
Plattenwärmeübertrager
(Abb. 2/3)
Dach für Außenaufstellung
Überblick
