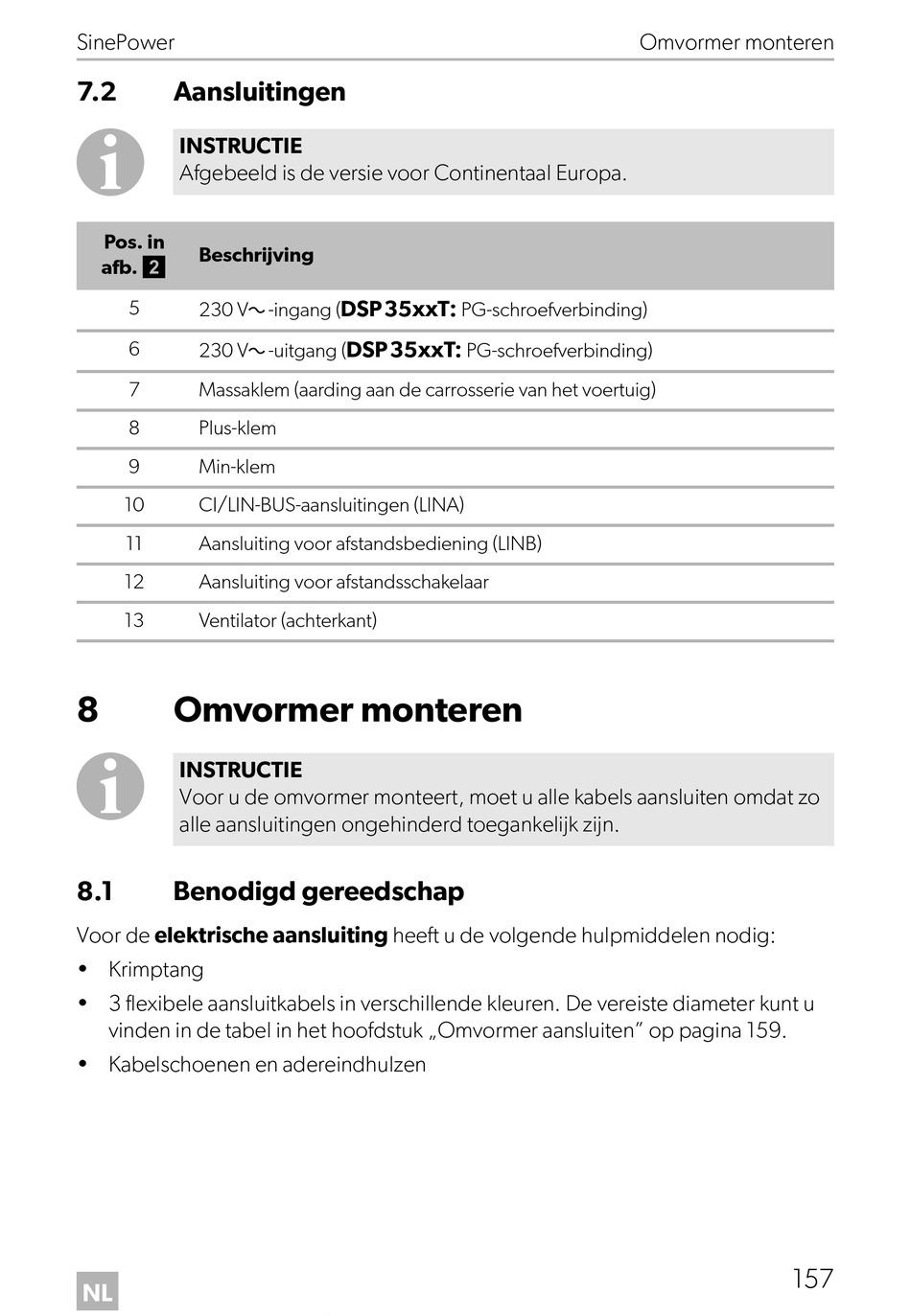

7.2 Aansluitingen
I
INSTRUCTIE
Afgebeeld is de versie voor Continentaal Europa.
Pos. in
Beschrijving
afb. 2
5
230 Vw-ingang (
6
230 Vw-uitgang (
7 Massaklem (aarding aan de carrosserie van het voertuig)
8 Plus-klem
9 Min-klem
10 CI/LIN-BUS-aansluitingen (LINA)
11 Aansluiting voor afstandsbediening (LINB)
12 Aansluiting voor afstandsschakelaar
13 Ventilator (achterkant)
8

Omvormer monteren

I
INSTRUCTIE
Voor u de omvormer monteert, moet u alle kabels aansluiten omdat zo
alle aansluitingen ongehinderd toegankelijk zijn.
8.1

Benodigd gereedschap

Voor de elektrische aansluiting heeft u de volgende hulpmiddelen nodig:
• Krimptang
• 3 flexibele aansluitkabels in verschillende kleuren. De vereiste diameter kunt u
vinden in de tabel in het hoofdstuk „Omvormer aansluiten" op pagina 159.
• Kabelschoenen en adereindhulzen
NL
DSP35xxT:
PG-schroefverbinding)
DSP35xxT:
PG-schroefverbinding)
Omvormer monteren
